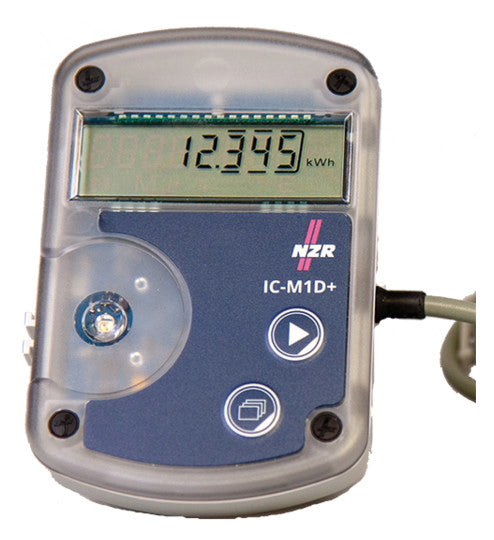

NZR Dokumentation M-Bus Impulskonverter IC-M1-D+

Das Impulsspeichermodul IC-M1-D+ mit LCD Anzeige dient zur Adaption von Verbrauchsmessgeräten an das M-Bus-System,z. B. Warm- und Kaltwasserzähler, Wärmezähler, Elektrizitätszähler und Gaszähler. Voraussetzung dafür ist, dass die zu adaptierenden Messgeräte über einen potentialfreien Impulsausgangmit Reedkontakt (Schließer) oder einen „open collector“ Transistorausgang verfügen. Bei Betrieb am M-Bus-Netz wird das IC-M1D+ über dieses mit Energie versorgt. Eine eingebaute Batterie sichert den Zählbetrieb auch bei andauerndem Ausfall des M-Bus. Darüber hinaus kann das IC-M1-D+ auch als Fernanzeigemodul eingesetzt werden. Der M-Bus-Anschluss dient hier dann zur Einstellung des Zählerstandes. Der Anwender kann das Impulsspeichermodulmit Hilfe des Programms M-Tool in einen Zählerstand mitentsprechender Einheit umgerechnet werden. Betrieb ohne Netzteil, Spannungsversorgung aus M-Bus, integrierte Batterie zur Überbrückung von Busausfällen, volle Zählfunktion auch bei Batteriebetrieb (Busausfall), vollständiger Datenerhalt bei Spannungsausfall, Anschluss potentialfreier Impulsgeber(Reedkontakt, Optokoppler), Anschluss von Impulsgebern mit elektronischer S0-Schnittstelle (open collector), einstellbar sind Zählerstand, Impulswertigkeit und –einheit, ein frei programmierbarer Stichtag und 18 Vormonatsendwerte (von den 16 per M-Bus-Protokollübertragen werden können), vollständige Parametrierung über den M-Bus mit Schreibschutzfunktion, Wandmontage, Parametrierung mit Programm M-Tool (steht kostenlos unter www.nzr.de zum Download zur Verfügung)

NZR Dokumentation M-Bus Impulskonverter IC-M1-D+

• Marke: NZR
• Hersteller-Artikelnummer: 4625
• EAN: 4048652089291

Datenblatt (PDF)
