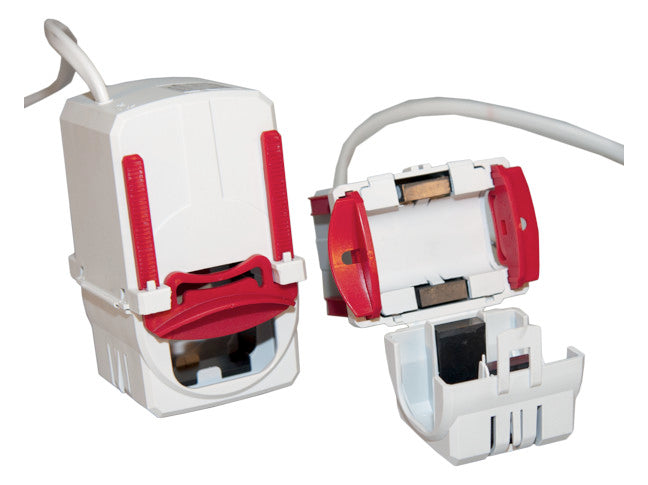

NZR Stromwandler teilb Kl=3 100A/5A Stromwandler TKR32, 1,5VA, 100/5 A, 1,5V

Stromwandler der Baureihe TKR sind induktive, nach dem Trafoprinzip arbeitende, Einleiter-Stromwandler. Sie dienen zur Anpassung der primären Messgröße an die Eingangsnenngrößen der angeschlossenen Messgeräte. Auf Grund des angewendeten Messprinzips eignen sich diese Stromwandler zur ausschließlichen Verwendung in Wechselstromnetzen. Die Baureihe TK eignet sich nur für die Montage auf isolierten Primärleitern. Stromwandler für Niederspannungsanlagen (DIN EN 60044/1, DIN 42600, DIN VDE 0414/1), für den nachträglichen Einbau ohne Öffnung des Leiterkreises geeignet, Gehäuse ist durch Kunststoff Gelenk zu öffnen, Frequenz von 50 bis 60 Hz, für Sekundärströme von 5 A, Betriebsspannung bis 720 V, Genauigkeitsklasse 1 in Übereinstimmung mit IEC 1036, Temperaturbereich von -5 bis +50° C, zur Montage auf Kabelleitungen, unzerbrechliches Kunststoffgehäuse aus grauem Polyamid, schwer entflammbar, Isolationsprüfung: 3kV Ueff, 50Hz, 1Min, mit fester Anschlussleitung 0,50 m Länge und 1,5 mm². Technische Daten TKR 32, Primärstrom bis 100A, Sekundärstrom 5A, Innenmaß (H x B) Ø 32,5mm, Außenmaß (H x B) 96,4 x 59,2 mm, Anschluss fest 0,50 m, Ø 1,5mm², braun S1 - blau S2, Tiefe (T) 89,2 mm, Genauigkeitsklasse 3, Bürde 1,5 VA

Downloads

• Datenblatt
