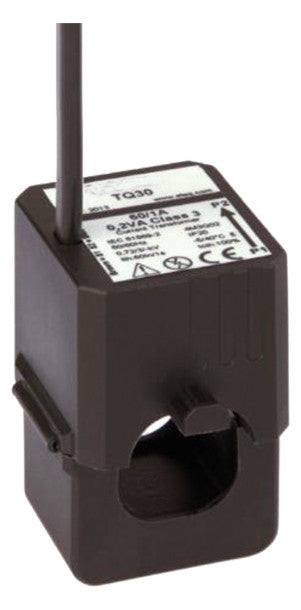

NZR Stromwandler teilb Kl=3 60A/1A Stromwandler teilbar,TQ30, 60/1 A,

Stromwandler der Baureihe TQ sind induktive, nach dem Trafoprinzip arbeitende, Einleiter-Stromwandler. Sie dienen zur Anpassung der primären Messgröße an die Eingangsnenngrößen der angeschlossenen Messgeräte. Auf Grund des angewendeten Messprinzips eignen sich diese Stromwandler zur ausschließlichen Verwendung in Wechselstromnetzen. Die Baureihe TQ eignet sich nur für die Montage auf isolierten Primärleitern. Die TQ30 sind nur für den Einsatz in einem wettergeschützten und trockenen Ort auf isolierte Primärleiter geeignet. Stromwandler für Niederspannungsanlagen gem. IEC61869-2, für den nachträglichen Einbau ohne Öffnung des Leiterkreises geeignet, Arbeitstemperaturbereich -10 °C bis +55 °C, Umgebungsbedingungen 5% bis 85% relative Luftfeuchte, keine Kondensation, Schutzklasse IP20, thermischer Kurzzeitstrom 60 x In/1s, thermischer Dauerstrom 100%, maximale Betriebsspannung 0,72 kV, Isolationsprüfspannung 3 kV, Nennfrequenz 50/60 Hz, Isolierklasse A (105°C), Kabelöffnung für Leiter bis Ø 18mm, Sekundäranschluss fest verdrahtete Leitung, 3 m, 0,5mm², nur zur Montage auf isolierten Leitungen. Technische Daten Typ TQ30, Primärstrom bis 60A, Sekundärstrom 1A, Innenmaß (H x B) Ø 18mm, Außenmaß (H x B) 48 x 36 mm, Anschluss fest 3,00 m, Ø 0,5mm², braun S1 - blau S2, Tiefe (T) 50,4 mm, Genauigkeitsklasse 3, Bürde 0,2 VA

Downloads

• Datenblatt
