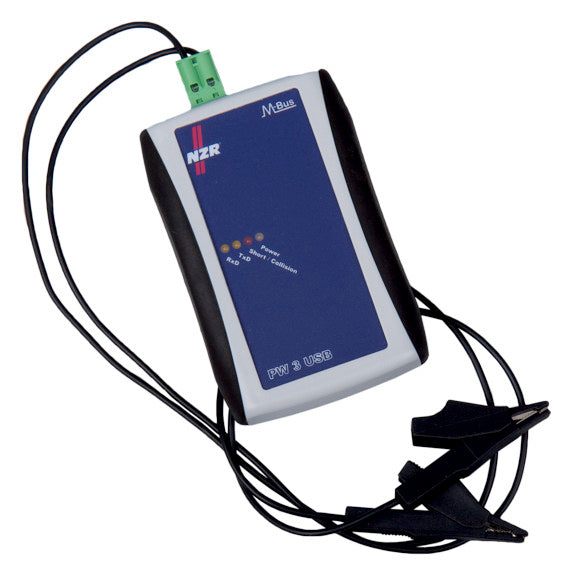

NZR Datenschnittstelle 10952TE M-Bus USB M-BUS Pegelwandler NZR-PW 3 mit

M-Bus Pegelwandler PW3 USB speziell für den mobilen Serviceeinsatz. Der M-Bus Pegelwandler dient zur Kommunikation zwischen PC und den M-Bus-Endgeräten. Der PW 3 USB ist speziell für den mobilen Serviceeinsatz entwickelt worden und mit USB-Schnittstelle ausgestattet. Anzeige für Betrieb, Datenverkehr und Bus-Kurzschluss, Schutz gegen Überstrom und Kurzschluss auf dem M-Bus, Echounterdrückung und Kollisionserkennung, Parametrieradapter mit USB-Schnittstelle, robustes Gehäuse. Technische Daten Gehäuse, Material / Farbe: ABS / Grau mit schwarzen Gummierungen, B x L x H [mm]: 94x63x26 (ohne gesteckte M-Bus Klemmen), Schutzklasse IP40, Umgebungsbedingungen Temperatur Betrieb 0-55 °C, Temperatur Lagerung 0-60 °C, Feuchte (nicht kondensierend) 10-70 % Spannungsversorgung 5 V aus USB-Schnittstelle, Stromaufnahme max. 200 mA bei 3 angeschlossenen Zählern (mit je 1 Standardlast) max. 250 mA bei Kurzschluss, USB-Spezifikation USB 2.0, M-Bus physikalische Eigenschaften (EN 13757-2), Übertragungsrate M-Bus: 300-2400 Baud, Sender, Leerlaufspannung (Mark) 22V, Leerlaufspannung (Space) Mark - 11 V, Modulationshub 11 V, Empfänger, Schaltschwelle 7 mA, Modulationsstrom (Space), Schaltschwelle 28 mA, Kollisions-/Kurzschlusserkennung, max. Anzahl Standardlasten 3 (mit je 1,5 mA), Anschlüsse USB Buchse Typ B, max. Kabellänge USB: 5 m (USB-Spezifikation), M-Bus steckbar Klemme mit Schnellkontaktierung (Typ PhoenixContact FKC 2,5/2 ST-5,08) optionales Kabel mit Abgreifklemmen, max. M-Bus Kabellänge 10 m (JYSTY nx2x0.8) bei 2400 Baud

Downloads

• Datenblatt
