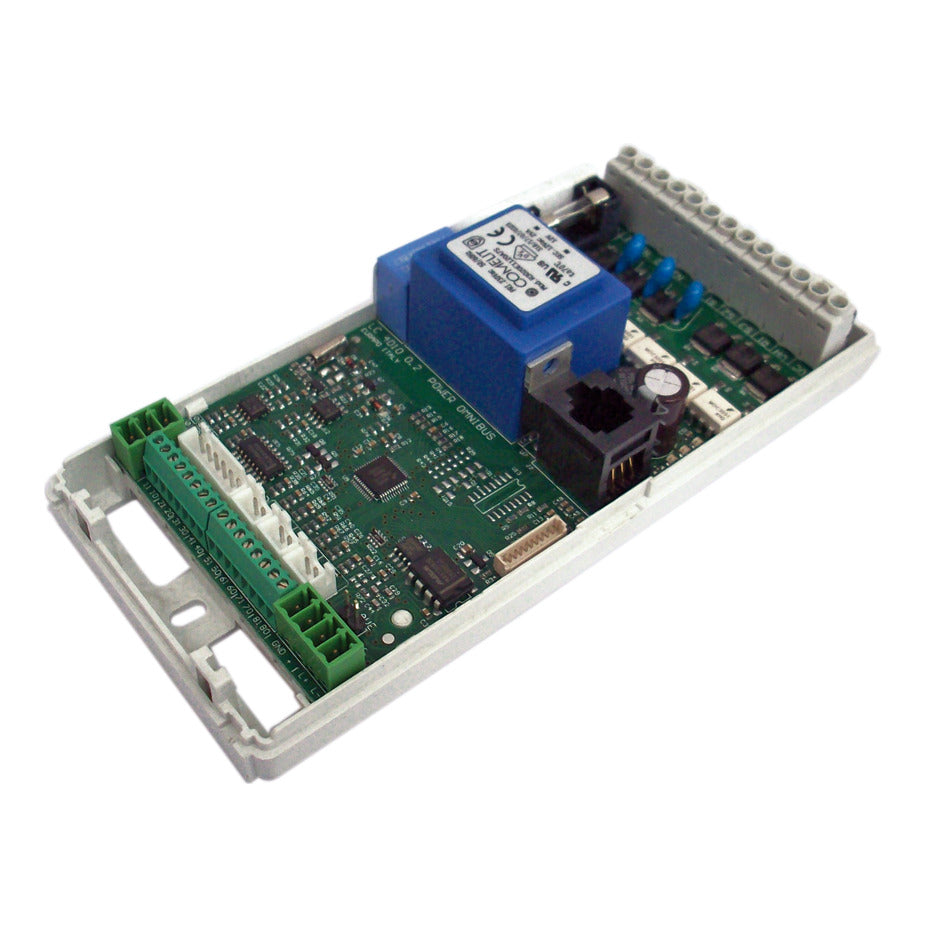

Steuerplatine ORA11-D

Die Power Omnibus 360° Platine ermöglicht eine vollständige und integrierte V...
230V / 1-phasig / 50 Hz

Eurapo | SKU: ORA11-D

191,74 € ~~690,20 €~~

inkl. MwSt. zzgl. Versand

Die Ökodesign-Richtlinie (ErPD)

Die Ökodesign-Richtlinie (Energy-related Products Directive) stellt hohe Anforderungen an Produkte mit Energieverbrauch. Sie zielt darauf ab, den Energieverbrauch und die Umweltauswirkungen von Produkten über ihren gesamten Lebenszyklus zu minimieren.

Saisonale Effizienzwerte

Die Effizienzwerte werden saisonal bewertet (SEER für Kühlen, SCOP für Heizen). Diese berücksichtigen reale Betriebsbedingungen über eine gesamte Saison — nicht nur Spitzenleistungen unter Laborbedingungen.

Gesetzlicher Hinweis gemäß EU-Verordnung 2024/573:
Die Inbetriebnahme von Split-Klimageräten darf nur von zertifizierten Fachbetrieben durchgeführt werden. Der Käufer erklärt mit dem Kauf, dass er das erworbene Klimagerät ausschließlich von einem entsprechend zertifizierten Kälte-Klima-Fachbetrieb installieren und in Betrieb nehmen lässt.

Dieses Klimagerät enthält fluorierte Kältemittel. Die Installation und Inbetriebnahme darf ausschließlich durch einen zertifizierten Kälte-Klima-Fachbetrieb erfolgen.

Was darf ich selbst machen? Was nur der Fachbetrieb?

✔ Das darfst du selbst:
• Wanddurchbruch bohren und Kernlochbohrung vorbereiten
• Kabelkanal / Leitungsschacht verlegen
• Wandkonsole / Halterung für das Außengerät montieren
• Kondensat-Ablaufschlauch verlegen (ohne Kältemittel-Kontakt)
• Innengerät an der Wandhalterung befestigen (mechanisch)

✘ Nur durch zertifizierten Fachbetrieb:
• Kältemittelleitungen anschließen (Bördeln, Vakuumieren, Befüllen)
• Kältemittelkreislauf in Betrieb nehmen
• Elektrischer Festanschluss (NAV § 13 Abs. 2)
• Dichtigkeitsprüfung durchführen
• Inbetriebnahmeprotokoll erstellen

Rechtsgrundlage: F-Gase-Verordnung (EU) 2024/573, ChemKlimaschutzV, NAV § 13 Abs. 2. Verstöße können mit Bußgeldern bis zu 50.000 € geahndet werden. Siehe auch unsere AGB § 11 — Kältemittel-Klausel.

Fragen? Schreib uns an info@justfyx.com

Beschreibung

Fabrikat: Eurapo S.r.L.
Typ: ORA11-D/1
Kurzbeschreibung: Die Power Omnibus 360°
Platine ermöglicht eine vollständige und
integrierte Verwaltung von einem oder
mehreren Umluftkühler (Master/Slave).
Die Platine ist mit einem
Spannungswandler (230/12 VAC)
ausgestattet, der nicht nur für die
Stromversorgung der Elektronik an Bord
und der eventuell angeschlossenen
Omnibus 360°-Bedieneinheit sorgt,
sondern auch eine Trennung der
Netzspannung von den verschiedenen,
vorhandenen Ein- und Ausgängen (digital
und analog) sichert.
- Steuerkontakt für ON/OFF und
modulierende Ventile
- Steuerkontakt für AC-Lüfter
- Steuerkontakt für ein E-Heizregister
- Fühlerkontakt für Rückluft, Zuluft,
Wassereintritt
- Fensterkontakt
- Multifunktionseingang: Sommer-
/Winterumschaltung, Zwangsstopp,
Motoralarm, Economy, externer
Temperaturfühler, Zwangslüften,
Differenzdruckschalter
Spannungsversorgung: 230/1/50 V/Ph/Hz
für Modell: UCS, SH(/AF), SV(/AF),
CH(/AF), CV(/AF), EBH, ESF, ESW
geeignet für: AC-Motor
Bus-Protokoll GLT: Modbus
Fühler: Rückluft

Spezifikationen

Fabrikat: Eurapo S.r.L.

Typ: ORA11-D/1

Kurzbeschreibung: Die Power Omnibus 360° Platine ermöglicht eine vollständige und integrierte Verwaltung von einem oder mehreren Umluftkühler (Master/Slave). Die Platine ist mit einem Spannungswandler (230/12 VAC) ausgestattet, der nicht nur für die Stromversorgung der Elektronik an Bord und der eventuell angeschlossenen Omnibus 360°-Bedieneinheit sorgt, sondern auch eine Trennung der Netzspannung von den verschiedenen, vorhandenen Ein- und Ausgängen (digital und analog) sichert.

- Steuerkontakt für ON/OFF und modulierende Ventile

- Steuerkontakt für AC-Lüfter

- Steuerkontakt für ein E-Heizregister

- Fühlerkontakt für Rückluft, Zuluft, Wassereintritt

- Fensterkontakt

- Multifunktionseingang: Sommer-/Winterumschaltung, Zwangsstopp, Motoralarm, Economy, externer Temperaturfühler, Zwangslüften, Differenzdruckschalter

Spannungsversorgung: 230/1/50 V/Ph/Hz

für Modell: UCS, SH(/AF), SV(/AF), CH(/AF), CV(/AF), EBH, ESF, ESW

geeignet für: AC-Motor

Bus-Protokoll GLT: Modbus

Fühler: Rückluft
