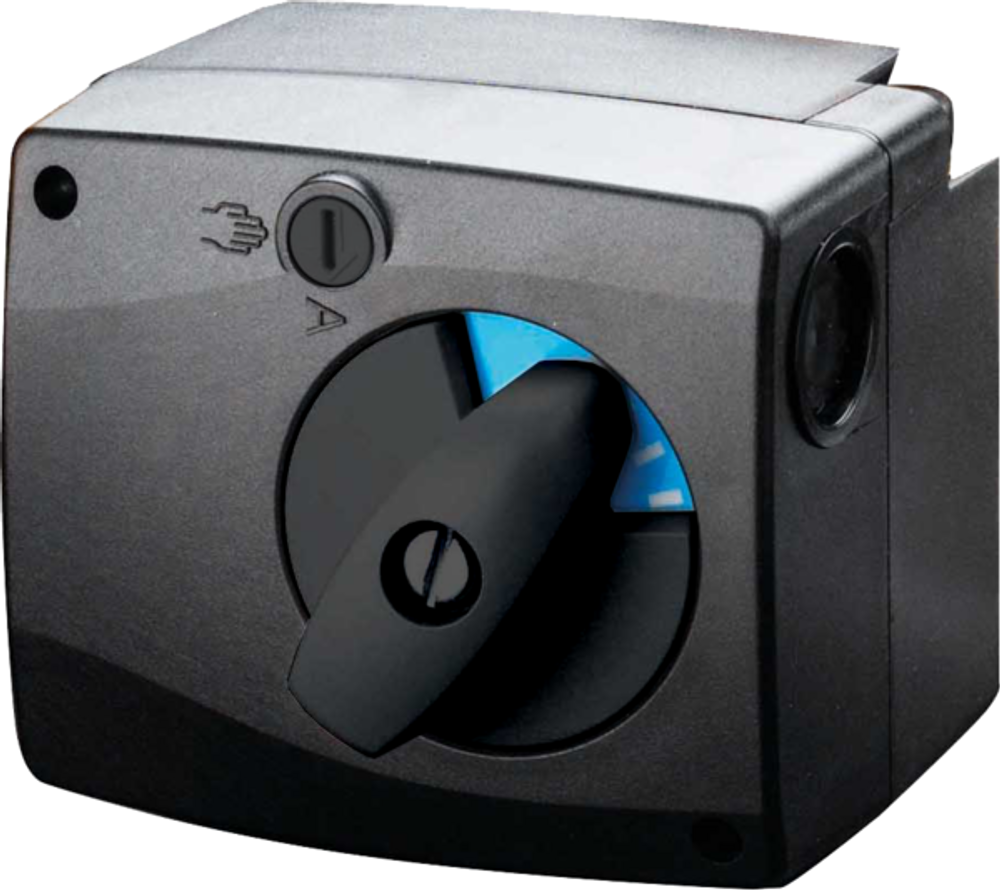

OVENTROP Stellmotor 230 V (3-Punkt), Laufzeit 140 s, Drehmoment 5 Nm für Regumat M3 DN 25 (ab Baujahr 2015), 1357093

OVENTROP Stellmotor 230 V (3-Punkt), Laufzeit 140 s, Drehmoment 5 Nm für Regumat M3 DN 25 (ab Baujahr 2015), 1357093

Der Stellmotor NR230-507 mit Montageplatte und Adapter wird zum motorischen Antrieb von Drei- und Vierwegemischern verwendet. Die Stellmotoren können durch alle handelsüblichen Regelsysteme mit 3-Punkt-Ausgang angesteuert werden. Dabei steigt die Vorlauftemperatur bei rechtsdrehendem Stellmotor, bis zum Erreichen des Motorendanschlages, an (Vorlauf geöffnet, Bypass geschlossen). Die Vorlauftemperatur fällt bei linksdrehender Verfahrrichtung, bis zum Erreichen des entgegengesetzten Endanschlages, ab (Vorlauf geschlossen, Bypass geöffnet). Der Drehwinkel ist auf 90 begrenzt. Bei Erreichen der Endanschläge wird der Stellmotor elektrisch abgeschaltet und ist stromlos. Bei Störungen des Regelsystems kann der Antrieb durch einen zusätzlichen Drehknopf auf Handbetrieb umgestellt werden. Technische Daten: Betriebsspannung: 230 V 50 HzAufnahmeleistung: 2,5 WDrehmoment: 5 NmLaufzeit: 140 sUmgebungstemperatur: 0 C bis +50 CAnschlusskabellänge: 2,2 m

Der Stellmotor NR230-507 mit Montageplatte und Adapter wird zum motorischen Antrieb von Drei- und Vierwegemischern verwendet. Die Stellmotoren können durch alle handelsüblichen Regelsysteme mit 3-Punkt-Ausgang angesteuert werden. Dabei steigt die Vorlauftemperatur bei rechtsdrehendem Stellmotor, bis zum Erreichen des Motorendanschlages, an (Vorlauf geöffnet, Bypass geschlossen). Die Vorlauftemperatur fällt bei linksdrehender Verfahrrichtung, bis zum Erreichen des entgegengesetzten Endanschlages, ab (Vorlauf geschlossen, Bypass geöffnet). Der Drehwinkel ist auf 90 begrenzt. Bei Erreichen der Endanschläge wird der Stellmotor elektrisch abgeschaltet und ist stromlos. Bei Störungen des Regelsystems kann der Antrieb durch einen zusätzlichen Drehknopf auf Handbetrieb umgestellt werden. Technische Daten: Betriebsspannung: 230 V 50 HzAufnahmeleistung: 2,5 WDrehmoment: 5 NmLaufzeit: 140 sUmgebungstemperatur: 0 C bis +50 CAnschlusskabellänge: 2,2 m
