Phasenwächter AC 230V min.Rück=0,1s
Phasenwächter AC 230V min.Rück=0,1s ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Verfügbarkeit für Abholungen konnte nicht geladen werden
-
Lieferzeit: 2-5 Werktage, bei Bestellung bis 11 Uhr erfolgt der Versand am gleichen Tag (an Werktagen)
-
Versicherter Versand
Kostenloser DE-Versand ab 200€ -
Zertifizierte Markenqualität - geprüft & zertifiziert (VDE, CE, RoHS)
Technische Daten
Technische Daten

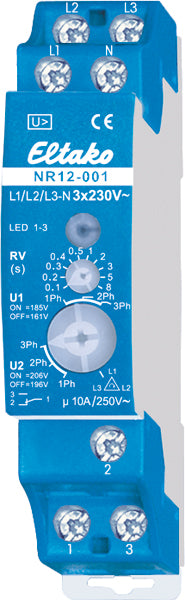

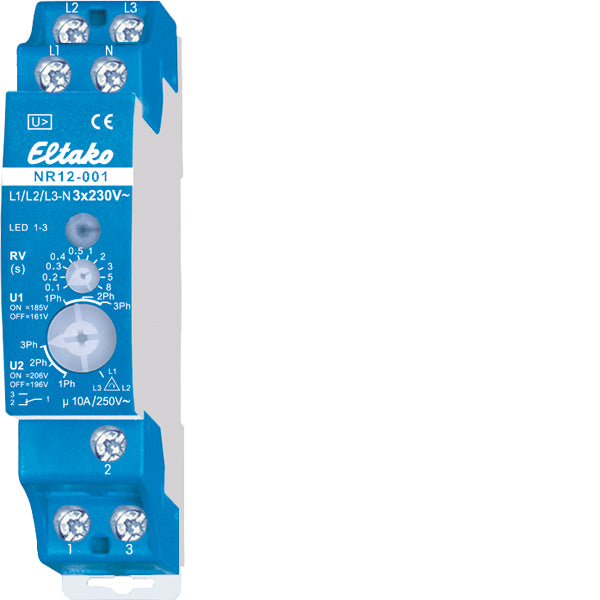

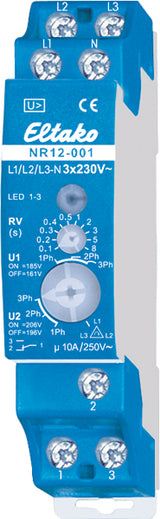

Phasenwächter AC 230V min.Rück=0,1s
ELTAKO Phasenwächter AC 230V max.Rück=8s – NR12-001-3x230V min.Rück=0,1s
1 Wechsler potenzialfrei 10A/250V AC. 230V-LED-Lampen bis 200W, Glühlampen 2000W. Stand-by-Verlust nur 0,8 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Zur Überwachung von 230V AC Spannung zwischen 1 bis 3 Außenleitern und dem Neutralleiter und zur Überwachung des Drehfeldes (rechtsdrehend) in den Drehschalter-Stellungen 2Ph und 3Ph. In der Stellung wird nur das Drehfeld überwacht, unabhängig von der Netzspannung. Versorgungsspannung L1-N 180-250V/50Hz. Bei Ausfall von L1 fällt das Relais ohne Rückfallverzögerung sofort ab. Mit dem unteren Drehschalter auf der Frontseite können zwei Anzugs- bzw. Rückfallspannungen eingestellt werden und muss die Anzahl überwachter Außenleiter angegeben werden. U1: 161V Rückfallspannung und 185V Anzugsspannung, U2: 196V Rückfallspannung und 206V Anzugsspannung gem. VDE 0100, Teil 718 (früher: VDE 0108, Teil 1). LED-Anzeige für korrekt anliegende Spannung. Bei falscher Polung oder einem fehlenden Außenleiter blinkt die LED schnell. Rückfallverzögerung RV mit dem oberen Drehschalter einstellbar von 0,1 bis 8 Sekunden. Während die RV-Zeit läuft, blinkt die LED langsam. Anzugsverzögerung 0,5s. Maximale Geräteabsicherung 16A.
Highlights
- Funktion Phasenfolgeüberwachung
- Funktion Phasenausfallerkennung
- Funktion Unterspannungserkennung
- Funktion Überspannungserkennung
- Breite: 18 mm
- Höhe: 58 mm
- Tiefe: 58 mm
Produktdaten
- Hersteller: Eltako
- Artikelnummer: 1393082
- Hersteller-Art.-Nr.: NR12-001-3x230V
- EAN: 4010312202524
- Mengeneinheit: Stück
- VPE: 1
- Weitere Infos: Varianten: 1, Zubehör: 1, Häufig zusammen gekauft: 39
Technische Daten (ETIM)
| Spannungsart der Versorgungsspannung | AC |
| Versorgungsspannung DC | 230-230 V |
| Spannungsmessbereich | 230-230 V |
| Min. einstellbare Ansprechverzögerungszeit | 0 s |
| Max. zulässige Ansprechverzögerungszeit | 0 s |
| Min. einstellbare Rückfallverzögerungszeit | 0.1 s |
| Max. zulässige Rückfallverzögerungszeit | 8 s |
| Funktion Phasenfolgeüberwachung | Ja |
| Funktion Phasenausfallerkennung | Ja |
| Funktion Unterspannungserkennung | Ja |
| Funktion Überspannungserkennung | Ja |
| Funktion Asymmetrieerkennung | Nein |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Mit abnehmbaren Klemmen | Nein |
| Anzahl der Kontakte als Öffner | 0 |
| Anzahl der Kontakte als Schließer | 0 |
| Anzahl der Kontakte als Wechsler | 1 |
| Externe Stromversorgung erforderlich | Nein |
| Breite | 18 mm |
| Höhe | 58 mm |
| Spannungsart der Betriebsspannung | AC |
| Tiefe | 58 mm |
| Betriebsspannung AC 50 Hz | 180-250 V |
| Bemessungsschaltstrom | 10 A |
