Noppenplatte Premium 14-17 mm NP30-2 WLG 040, 6.72 m², MC10000064

Noppenplatte Premium 14-17 mm NP30-2 WLG 040, 6.72 m², MC10000064

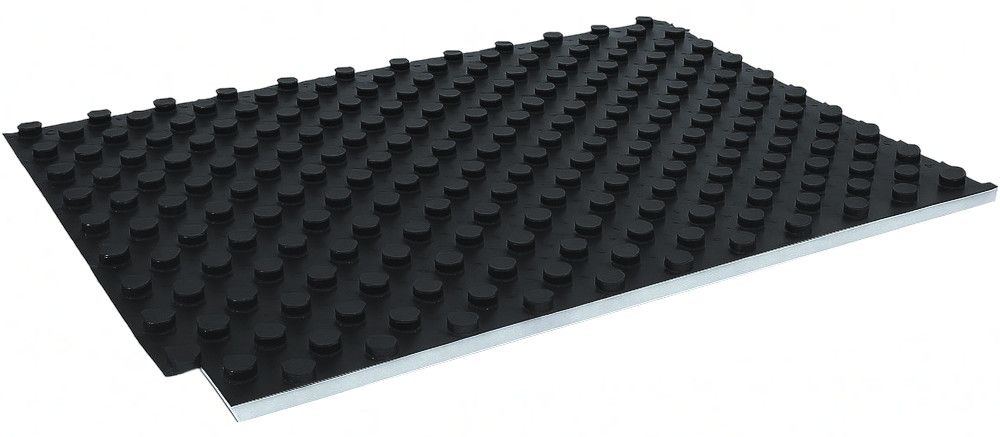

Die RaleoFlux Noppenplatte Premium NP30-2 WLG 040 ist eine stabile Noppenplatte mit verstärkter Wärmedämmung. Sie wird im Neubau und bei hohen Anforderungen an Trittschall- und Wärmeschutz eingesetzt.

Die RaleoFlux Noppenplatte Premium NP30-2 WLG 040 ist eine stabile Noppenplatte mit verstärkter Wärmedämmung. Sie wird im Neubau und bei hohen Anforderungen an Trittschall- und Wärmeschutz eingesetzt.

Noppenanordnung

Die RaleoFlux Systemplatten verfügen über eine Druckknopfverbindung : Jede Platte ist mit zwei Seiten Aufnahmenoppen und zwei Seiten Stülpnoppen ausgestattet . Dadurch wird eine saubere, schnelle und einfache Montage ermöglicht und gleichzeitig eine optimale Estrichdichtigkeit garantiert.

Plattenverbindung

Die Verbindung der einzelnen Platten erfolgt durch das einfache Aufdrücken der Stülpnoppen auf die Aufnahmenoppen . So entsteht eine estrichdichte, durchgängige Fläche für die anschließende Heizrohrverlegung. Dank der Stoß-an-Stoß-Verlegung ist die Verarbeitung nahezu verschnittfrei . Reststücke lassen sich einfach wiederverwenden: Deckfolie ablösen, das Dämmelement um eine Noppenreihe kürzen und die Folie mit Überlappung wieder aufstecken – für maximale Materialeffizienz und eine perfekte Flächenabdichtung.

Noppenanordnung

Die RaleoFlux Systemplatten verfügen über eine Druckknopfverbindung : Jede Platte ist mit zwei Seiten Aufnahmenoppen und zwei Seiten Stülpnoppen ausgestattet . Dadurch wird eine saubere, schnelle und einfache Montage ermöglicht und gleichzeitig eine optimale Estrichdichtigkeit garantiert.

Plattenverbindung

Die Verbindung der einzelnen Platten erfolgt durch das einfache Aufdrücken der Stülpnoppen auf die Aufnahmenoppen . So entsteht eine estrichdichte, durchgängige Fläche für die anschließende Heizrohrverlegung. Dank der Stoß-an-Stoß-Verlegung ist die Verarbeitung nahezu verschnittfrei . Reststücke lassen sich einfach wiederverwenden: Deckfolie ablösen, das Dämmelement um eine Noppenreihe kürzen und die Folie mit Überlappung wieder aufstecken – für maximale Materialeffizienz und eine perfekte Flächenabdichtung.

Rohrbefestigung

Das Heizrohr wird einfach und schnell durch Eindrücken mit dem Fuß in die Noppen fixiert – ganz ohne zusätzliches Werkzeug.

Randabdichtung

Die RaleoFlux Noppenplatten sind am Randdämmstreifen estrichdicht zu verlegen. Hierfür wird ein PE-Dichtstreifen verwendet, der eine sichere und saubere Abdichtung gewährleistet.

Ausgleichsplatte (EPS)

Ausgleichselement für Türdurchgänge und Heizkreisverteiler. Sorgt für eine ebene Verlegefläche und eine saubere Anpassung des Noppenplattensystems.

Dehnfugen

Für die fachgerechte Ausbildung von Dehnfugen kommt der PE-Dehnstreifen zum Einsatz, der Bewegungen zuverlässig aufnimmt und eine langlebige Estrichkonstruktion unterstützt.

Rohrbefestigung

Das Heizrohr wird einfach und schnell durch Eindrücken mit dem Fuß in die Noppen fixiert – ganz ohne zusätzliches Werkzeug.

Randabdichtung

Die RaleoFlux Noppenplatten sind am Randdämmstreifen estrichdicht zu verlegen. Hierfür wird ein PE-Dichtstreifen verwendet, der eine sichere und saubere Abdichtung gewährleistet.

Ausgleichsplatte (EPS)

Ausgleichselement für Türdurchgänge und Heizkreisverteiler. Sorgt für eine ebene Verlegefläche und eine saubere Anpassung des Noppenplattensystems.

Dehnfugen

Für die fachgerechte Ausbildung von Dehnfugen kommt der PE-Dehnstreifen zum Einsatz, der Bewegungen zuverlässig aufnimmt und eine langlebige Estrichkonstruktion unterstützt.

Der Randdämmstreifen muss an angrenzenden Wänden fixiert werden.

Die Platten werden ausgelegt und durch einfaches Aufdrücken der Stülpnoppen in die Aufnahmenoppen verbunden. Beachten Sie hierzu auch zwingend die Dämmvorschriften laut EN 4108 und GEG.

Die Noppenplatten müssen im Randbereich mit PE-Dichtstreifen abgedichtet werden.

Das Heizrohr wird einfach in die Noppenplatten eingedrückt.

Zum Schluss werden die Rohre mit dem Verteiler verbunden.

Fertig verlegte Fläche mit dem Noppenplattensystem in bifilarer Rohrführung.

RaleoFlux Noppenplattensystem für Fußbodenheizung

Das RaleoFlux Noppenplattensystem ermöglicht eine schnelle, einfache und effiziente Verlegung . Die Noppen garantieren einen absolut festen Halt der Heizrohre , die dank der Ein-Mann-Montage unkompliziert und wirtschaftlich eingebaut werden können. Die flexible Anordnung der Noppen erlaubt alle gängigen Verlegearten und eine optimale Anpassung an die örtlichen Gegebenheiten. Die trittfest ausgeformten Noppen schützen die verlegten Rohre dauerhaft und ermöglichen sowohl eine diagonale als auch axiale Verlegung .

RaleoFlux Noppenplattensystem für Fußbodenheizung

Das RaleoFlux Noppenplattensystem ermöglicht eine schnelle, einfache und effiziente Verlegung . Die Noppen garantieren einen absolut festen Halt der Heizrohre , die dank der Ein-Mann-Montage unkompliziert und wirtschaftlich eingebaut werden können. Die flexible Anordnung der Noppen erlaubt alle gängigen Verlegearten und eine optimale Anpassung an die örtlichen Gegebenheiten. Die trittfest ausgeformten Noppen schützen die verlegten Rohre dauerhaft und ermöglichen sowohl eine diagonale als auch axiale Verlegung .

• Bezeichnung: Noppenplatte Premium 14 - 17 mm 30-2 WLG040 hinterschäumten Rohrhaltenoppen, Noppenplatte bestehend aus einer tiefgezogenen Multifunktionsfolie mit hinterschäumten Rohrhaltenoppen
• Plattenformat: 1450 x 850 mm
• Plattennutzmaß: 1400 x 800 mm
• Plattennutzfläche: 1,12 m²
• Verlegeraster (Rohrabstand): 50 mm
• Nenndicke der Dämmung dL: 30–2 mm
• Gesamtdicke mit Rohrträger: 50 mm
• Noppenhöhe, gesamt: 19,9 mm
• Rohrdurchmesser: 14–17 mm
• Bezeichnung nach EN 13163: EPS-EN13163-T4-L1-W1-S1-P3-DS(N)5-BS100-SD20-CP2
• Anwendungstyp n. DIN 4108-10: DESsg
• Baustoffklasse nach DIN 4102-1: B2
• Baustoffklasse nach DIN 13501-1: E
• Trittschallverbesserungsmaß: 28 dB
• Steifigkeitsgruppe EN 13163: SD 20
• Wärmeleitfähigkeitsgruppe: 040
• Wärmedurchlasswiderstand: 0,75 m²K/W
• Wärmeformbeständigkeit: 80 °C
• max. Verkehrslast: 5 kPa (500 kg/m²)
• Feuchteschutz nach DIN 18560: Polystyrol (PS) 0,6 mm
• Standardfarbe Polystyrol Folie: schwarz
• Packeinheit / Karton: 6 Stk. = 6,72 m²

Eigenschaften

• Rohrträgerplatte mit 30 mm EPS-Dämmung (WLG 040)
• Für Heizrohre mit Durchmesser 14–17 mm
• Tiefgezogene Polystyrolfolie mit hinterschäumten Rohrhaltenoppen
• Verbindung über Folienüberstände mit Noppenrastung
• Geeignet für Zement- und Fließestrich

Vorteile

• Höchste Trittfestigkeit und optimaler Schallschutz
• Fester Verbund von Noppenplatte und Dämmung
• Schnelle Verlegung durch passgenaue Rastverbindungen
• Robuste Lösung für anspruchsvolle Bauvorhaben

Eigenschaften

• Rohrträgerplatte mit 30 mm EPS-Dämmung (WLG 040)
• Für Heizrohre mit Durchmesser 14–17 mm
• Tiefgezogene Polystyrolfolie mit hinterschäumten Rohrhaltenoppen
• Verbindung über Folienüberstände mit Noppenrastung
• Geeignet für Zement- und Fließestrich

Vorteile

• Höchste Trittfestigkeit und optimaler Schallschutz
• Fester Verbund von Noppenplatte und Dämmung
• Schnelle Verlegung durch passgenaue Rastverbindungen
• Robuste Lösung für anspruchsvolle Bauvorhaben

Systemeigenschaften – Vorteile auf einen Blick

• <b>Sichere Fixierung</b> der Heizrohre
• In <b>verschiedenen Qualitäten</b> und Stärken lieferbar
• Geeignet für <b>niedrige Aufbauhöhen</b>
• <b>Schnellste Verarbeitung durch Ein-Mann-Montage</b>
• <b>Diagonale, axiale und 45°-Verlegung</b> möglich
• <b>Estrichdichte Folie</b> durch innovatives Druckknopfsystem
• <b>Verschnittarme Verlegung</b> dank Verbindungsstreifen
• <b>Kombinierbar mit Ausgleichsplatten</b> für flexible Anpassungen
• <b>Dauerhafter Schutz</b> der Rohre durch trittfeste Noppenstruktur

Systemeigenschaften – Vorteile auf einen Blick

• <b>Sichere Fixierung</b> der Heizrohre
• In <b>verschiedenen Qualitäten</b> und Stärken lieferbar
• Geeignet für <b>niedrige Aufbauhöhen</b>
• <b>Schnellste Verarbeitung durch Ein-Mann-Montage</b>
• <b>Diagonale, axiale und 45°-Verlegung</b> möglich
• <b>Estrichdichte Folie</b> durch innovatives Druckknopfsystem
• <b>Verschnittarme Verlegung</b> dank Verbindungsstreifen
• <b>Kombinierbar mit Ausgleichsplatten</b> für flexible Anpassungen
• <b>Dauerhafter Schutz</b> der Rohre durch trittfeste Noppenstruktur

RALEOFLUX

Noppenplatte Premium NP30-2 WLG 040

RALEOFLUX

Noppenplatte Premium NP30-2 WLG 040

Verlegeanleitung:

Montageanleitung:
