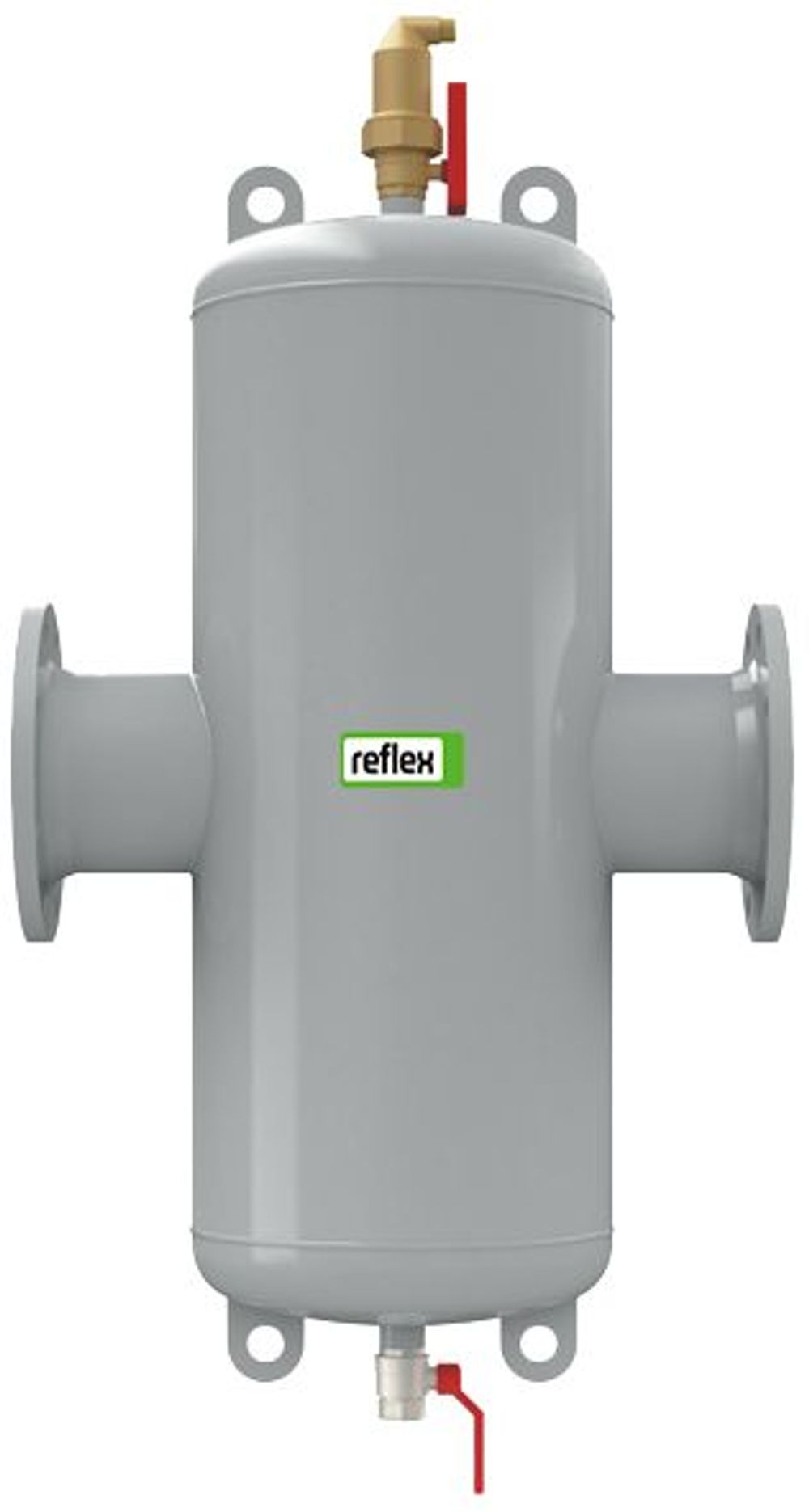

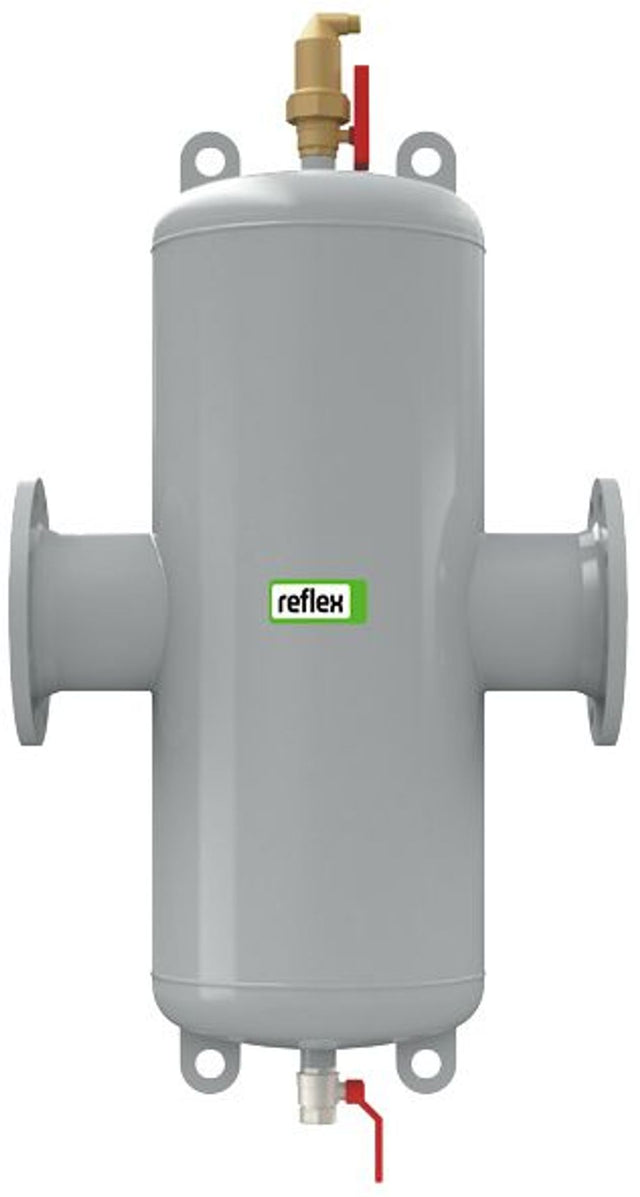

Reflex Extwin TW 50, Mikroblasen-/Schmutzabscheider mit Flansch, 110 °C, 10 bar, 8253300

Reflex Extwin TW 50, Mikroblasen-/Schmutzabscheider mit Flansch, 110 °C, 10 bar, 8253300

• Typ: TW 50
• Farbe: grau
• Gehäusewerkstoff: Stahl lackiert
• Einbauvariante: horizontal
• Anschluss: DN50/PN16
• Anschlussvariante: Flansch
• Volumenstrom: 12,5 m³/h
• Durchfluss-Kennwert kvs: 72,2 m³/h
• Durchmesser: 132 mm
• Höhe: 785 mm
• Höhe Mitte-Flansch (Entlüftung): 450 mm
• Höhe Mitte-Flansch (Abscheidung): 335 mm
• Wartungshöhe: 370 mm
• Einbaulänge: 350 mm
• Gewicht: 10,00 kg

Kombinierter Luft-/Mikroblasen- und Schlammabscheider für Heiz- und Kühlwassersysteme bzw. geschlossene flüssigkeitsgefüllte Systemkreisläufe.



Geeignet für die Medien Wasser und Wasser/Glykolgemisch bis zu einem Mischungsverhältnis von 50/50%.



Armatur zur Ansammlung von Gasblasen aus dem Flüssigkeitsstrom über optimiertes Abscheideelement bzw. automatische, permanente Ableitung in die Atmosphäre über integrierten absperrbaren Reflex Exvoid-T Großentlüfter mit 3-Wege-Ventil-Unterteil.



Armatur für die Entfernung von Partikeln bis zu einer Größe von 5,0 Mikrometern aus dem Flüssigkeitsstrom mit speziell hierfür gestaltetem Einsatz.



Die Reinigung und Entleerung des Schmutzsammelraums ist über einen eigenen Entschlammungskugelhahn ohne Betriebsunterbrechung möglich.



Optionale Erweiterung mittels Magneteinsatz Exferro zur Separierung ferromagnetischen Partikel aus dem Fluidstrom.
