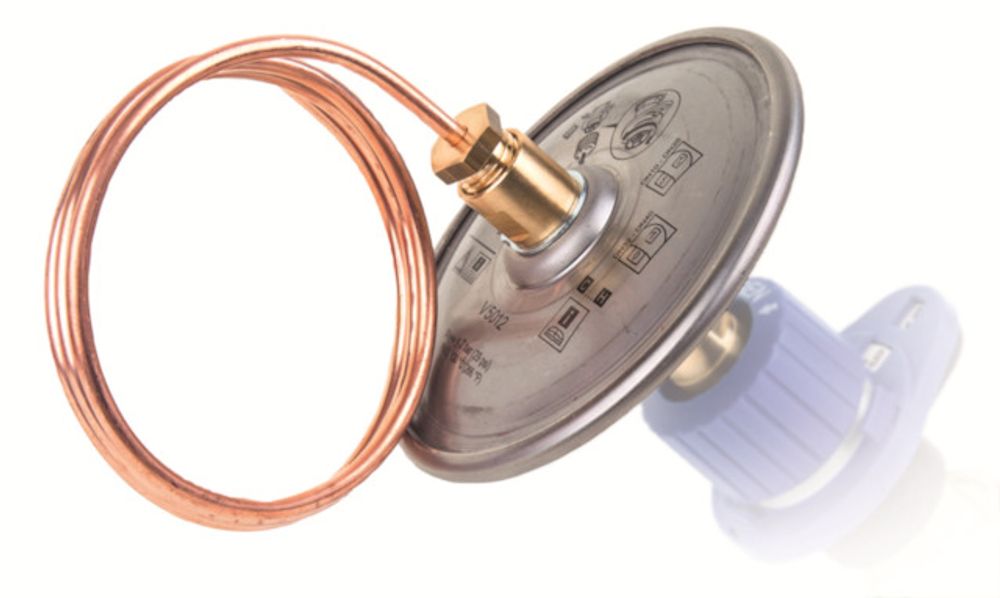

Resideo Membranregler V5012C für den Rücklauf 0,1 - 0,3 bar, V5012C0103
Resideo Membranregler V5012C für den Rücklauf 0,1 - 0,3 bar, V5012C0103
Der Membranregler V5012C Kombi-DP wird auf ein Strangabsperrventil vom Typ Kombi-3-Plus BLAU für den Rücklauf montiert und über eine Impulsleitung mit einem Strangabsperrventil im Vorlauf verbunden. Der Vorlaufventiladapter passt auf das Strangabsperrventil Kombi-3-Plus ROT. Er wird in Systemen mit variablen Volumenströmen verwendet, zum Beispiel in Zweirohr-Heizsystemen, und stellt ein hydronisches Gleichgewicht her. Dies wird erreicht, indem der Differenzdruck an Verbrauchern selbst unter sich ändernden Durchfluss- oder Pumpendruckbedingungen auf einem konstanten, voreingestellten Niveau gehalten wird, beispielsweise in Teillastzuständen. Der Membranregler V5012C Kombi-DP kann jederzeit an den Kombi-3-Ventilen montiert werden, selbst wenn das System unter Druck steht und in Betrieb ist. Der Betrieb des Systems muss für die Installation des V5012C Kombi-DP nicht unterbrochen werden.
-
Kompatible Medien: Wasser, Wasser-Glykolgemisch nach VDI 2035
-
Voreinstellung: Ja
-
Max. Betriebstemperatur: 130°C
-
Min. Betriebstemperatur: 2 °C
-
Delta P (max.): 2 bar
-
Sollwert Differenzdruck: 10 ... 30 kPa
-
Material Anschluß: Messing, Kupfer, EPDM, Edelstahl
-
pH-Bereich: 8.95
-
Nenndruck: PN10
Resideo Membranregler V5012C
Der Resideo Membranregler V5012C ermöglicht eine einfache Differenzdruckregelung durch Montage auf die Standardarmatur Kombi-3-Plus für den Rücklauf (blau). Die Montage kann ohne Entleeren der Anlage erfolgen und der Membranregler verfügt über eine automatische Entlüftung. In der Verpackung sind zudem ein Impulsleitungsventil, Klemmringe, Druckschrauben und ein Kupferrohr (4x1x800 mm) zur Montage der Impulsleitung enthalten. Für einen Sollwert von 0,05 - 0,1 bar in Verbindung mit dem V5012C0103 ist eine Gegenfeder (Zubehör) erforderlich. Der Membranregler kann bei vollem Betrieb der Anlage und abgesperrter Impulsleitung abgenommen werden.
Technische Daten
| Betriebstemperatur |
-20 bis +130 GradC |
| pH-Wert |
8 - 9,5 |
| Max. Differenzdruck |
2 bar |
| Medium |
Wasser, Glykol-Wassergemisch nach VDI 2035 |
| Betriebsdruck |
10 bar |
Zubehör
Der Resideo Membranregler wird mit einer Gegenfeder geliefert, die erforderlich ist bei einem Sollwert von 0,05 - 0,1 bar (in Verbindung mit dem V5012C0103).
Produktbeschreibung
Der Membranregler ermöglicht einen Differenzdruckbereich von 0,1 - 0,3 bar.
Hinweis
Der Resideo Membranregler ist baugleich mit dem ehemaligen Honeywell Artikel.
Hersteller
- Fabrikat: Resideo
- Typ: Braukmann
