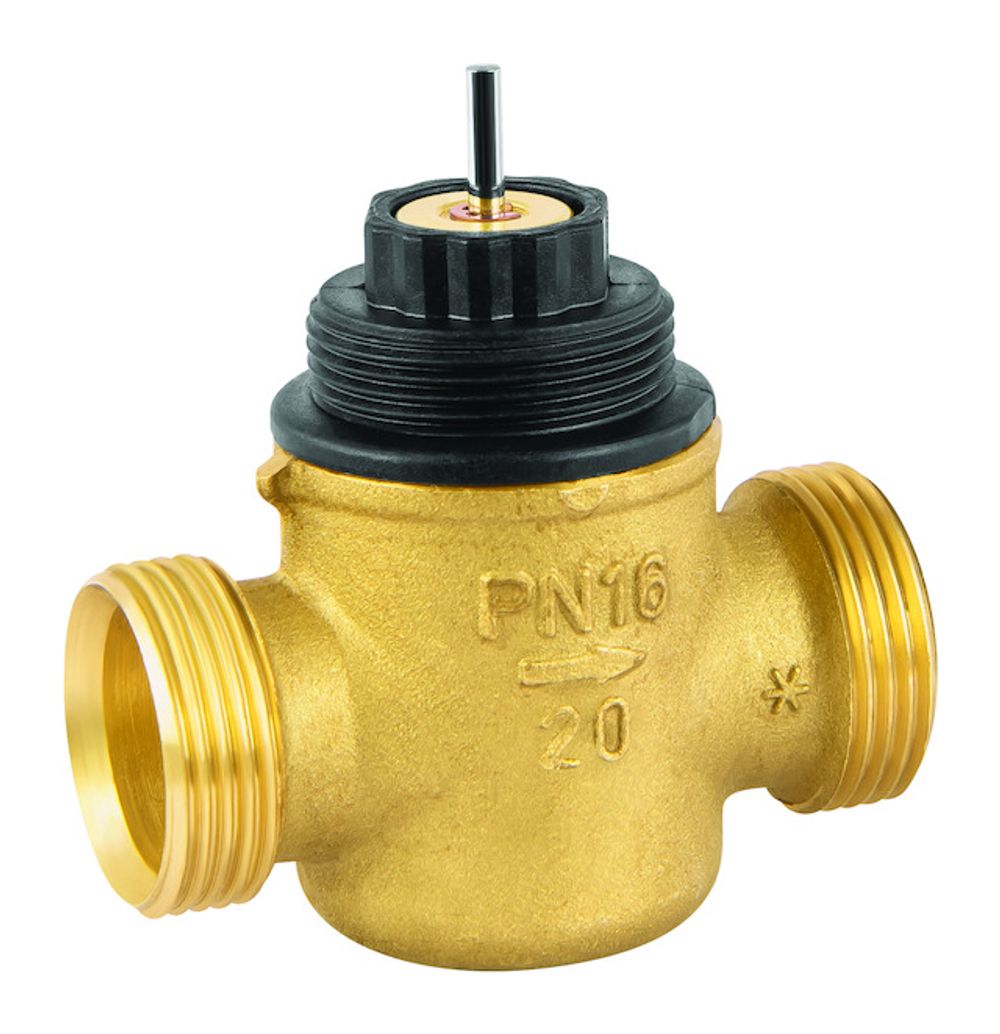

Resideo Zweiwegeventil VDE, PN16
Diese kleinen Regelventile der Baureihe VDE werden in Kombination mit einem Stellantrieb zur Regelung der Warm- und Kaltwasserzufuhr eingesetzt.
Sie werden beispielsweise in Gebläsekonvektoren, in kleinen Erhitzern oder Rückkühlern verwendet.
Merkmale:
- Entzinkungsbeständiges Messing.
- Wartungsfreie Armatur.
- Große standardisierte Bandbreite an KVS-Werten.
- Reduzierte KVS-Werte im Bypass zur Erleichterung des hydraulischen Abgleichs.
- Verschiedene Anschlussverschraubungen für unterschiedliche Anschlussarten verfügbar (Gewinde-, Löt-, Klemmanschlüsse).
- Die geringe Baugröße ermöglicht den Einbau auch bei beengten Platzverhältnissen.
- Der große Hub ermöglicht eine hohe Regelgüte.
- Weichdichtung für geringe Leckage.
- Hoher Schließdruck.
- Medium: Wasser, mit max. 50 % Glykol nach VDI 2035
Technische Daten:
| Serie | VDE |
|---|---|
| max. Schließdruck | 150 kPa |
| Werkstoff des Gehäuses | Messing entzinkungsbeständig |
| Kvs-Wert | 2,5 |
| Leckverlust des Kvs-Wertes | 0,02% |
| Min. Mediumtemperatur | 2 °C |
| Max. Mediumtemperatur | 120 °C |
| Nennweite | DN 20 |
| Nenndruck | PN 16 |
| Ventilhub | 6,5 mm |
| Rohranschluss | Außengewinde, konisch dichtend |
| Regelcharakteristik | gleichprozentig |
| Fabrikat | Resideo |
| Typ | Centra |
