Resideo Druckunabh. Regelv. Kombi-PICV DN25, PN25, 180-2000 l/h, 18-600 kPa, V5007TZ10252000

Resideo Druckunabh. Regelv. Kombi-PICV DN25, PN25, 180-2000 l/h, 18-600 kPa, V5007TZ10252000

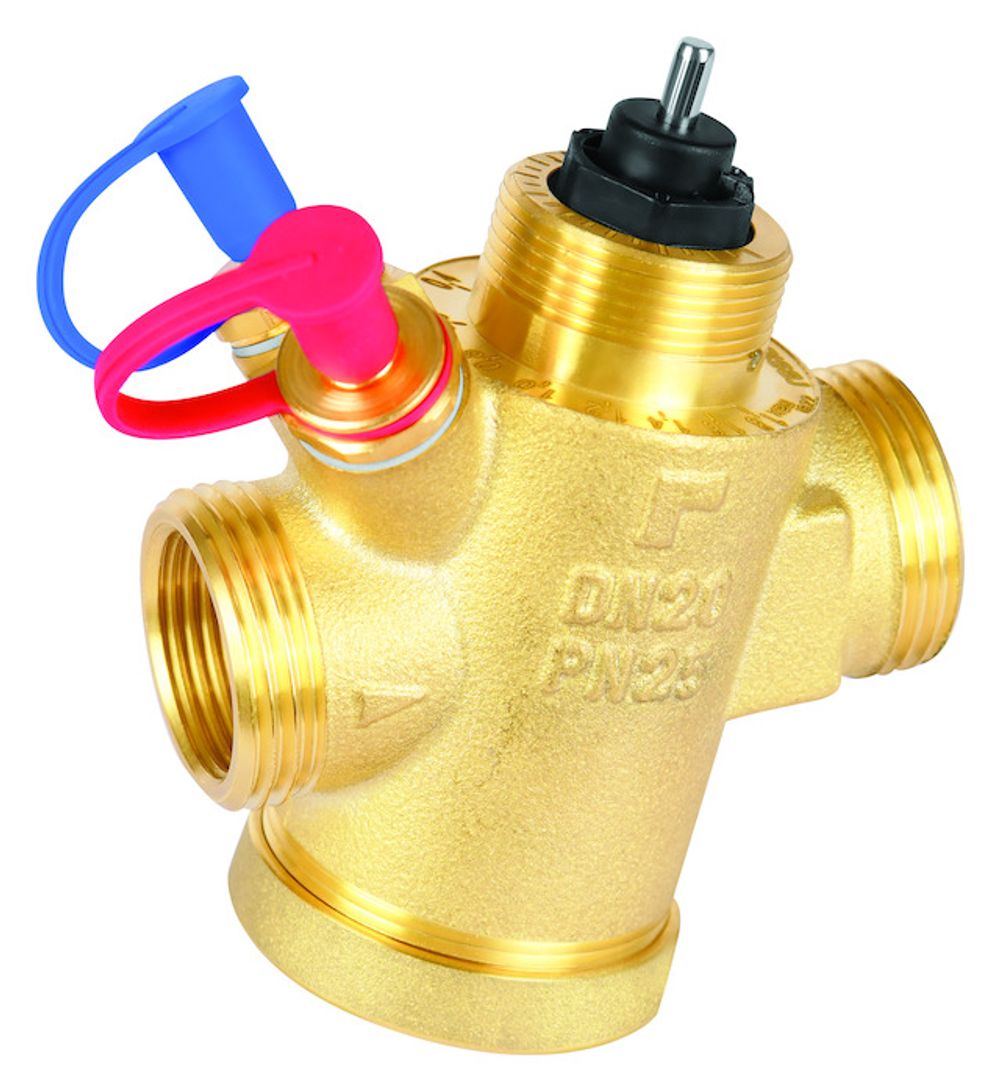

Resideo Druckunabh. Regelv. Kombi-PICV

Resideo bietet eine innovative Lösung mit dem Druckunabhängigen Regelventil Kombi-PICV DN25 an, das für einen Nenndurchfluss von 180-2000 l/h und einen Nennbetriebsdruck von 18-600 kPa ausgelegt ist. Das Kombi-PICV besticht durch seine präzise Regelung und ermöglicht eine optimale Leistung bei unterschiedlichen Druckverhältnissen, mit einem Druckunabhängigkeitsbereich von bis zu 25:1. Mit einer Nenndruckklasse von PN25 und einer Vielzahl von Funktionen und Optionen ist das Resideo Druckunabhängige Regelventil Kombi-PICV DN25 eine zuverlässige und flexible Wahl für anspruchsvolle Anwendungen in der Gebäudetechnik.

• Oberfläche: unbehandelt
• Anschluss 1: Innengewinde Gas zylindrisch (BSPP)
• Anschluss 2: Innengewinde Gas zylindrisch (BSPP)
• Betriebsgerät: dynamisch
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Werkstoff des Gehäuses: Messing
• Druckstufe Artikel: PN 25
• Nenninnendurchmesser: DN 25
• L / B / H (mm): 105 / 120 / 80
• Gewicht (Kg): 0,6

Resideo Druckunabh. Regelv. Kombi-PICV

Das druckunabhängige Regelventil V5007 vereint einen Durchflussregler und einen Vollhub-Temperaturregler mit voller Ventilautorität in einem Ventil. Das mit einem Stellantrieb ausgestattete Kombi-PICV bietet eine modulierende Vollhub-Temperaturregelung.

Es eignet sich für die Verwendung in Anlagen mit variablem und konstantem Durchfluss. Die Ventile können in Anlagen mit konstantem Durchfluss (ohne Stellantrieb) als konstanter Durchflussbegrenzer, oder in Anlagen mit variablem Durchfluss als druckunabhängiges Regelventil eingesetzt werden.

Das V5007 wird üblicherweise für den Abgleich und die Temperaturregelung von Gebläsekonvektoren und Kühldecken verwendet. Das Kombi-PICV ist auch für den Einsatz in Einrohr-Heizungsanlagen geeignet.

Merkmale:

• Automatischer Ausgleich des Differenzdrucks
• Präzises, druckunabhängiges Durchflussverhalten
• Höchstes Energie-Einsparpotenzial dank effizienter Energieübertragung und minimierter Pumpendrehzahl
• Messmöglichkeit zum Ermitteln des optimalen Sollwerts für die Pumpe
• Versionen mit oder ohne Messanschlüsse erhältlich
• Weniger Bewegungen der Stellantriebe, da Druckschwankungen die erforderliche Temperatur nicht beeinflussen
• Keine komplexe Berechnung für die Auswahl nötig
• Kein Abgleichverfahren für die Inbetriebnahme nötig
• Gleichprozentige Kennlinie bei Verwendung eines modulierenden Stellantriebs
• Breiter Einsatzbereich
• Baugrößen von DN15 bis DN50 bedienen sämtliche gängige Baugrößen von Gebläsekonvektoren
• Zahlreiche Versionen zur Unterstützung von standardmäßigen sowie niedrigen und hohen Durchflussanforderungen
• Deckt den hydraulischen Abgleich und die Temperaturregelung in einem Ventil ab und senkt so die Montagekosten
• Einfache Inbetriebnahme
• Voreinstellung mit aufgeprägter Durchflussskala, die den voreingestellten Wert direkt in Litern pro Stunde angibt
• Voreinstellung mit Standard-Werkzeug (Gabelschlüssel)
• Abgleichen einer Anlage, auch wenn diese nur teilweise in Betrieb genommen wird
• Wartungsfreundlich
