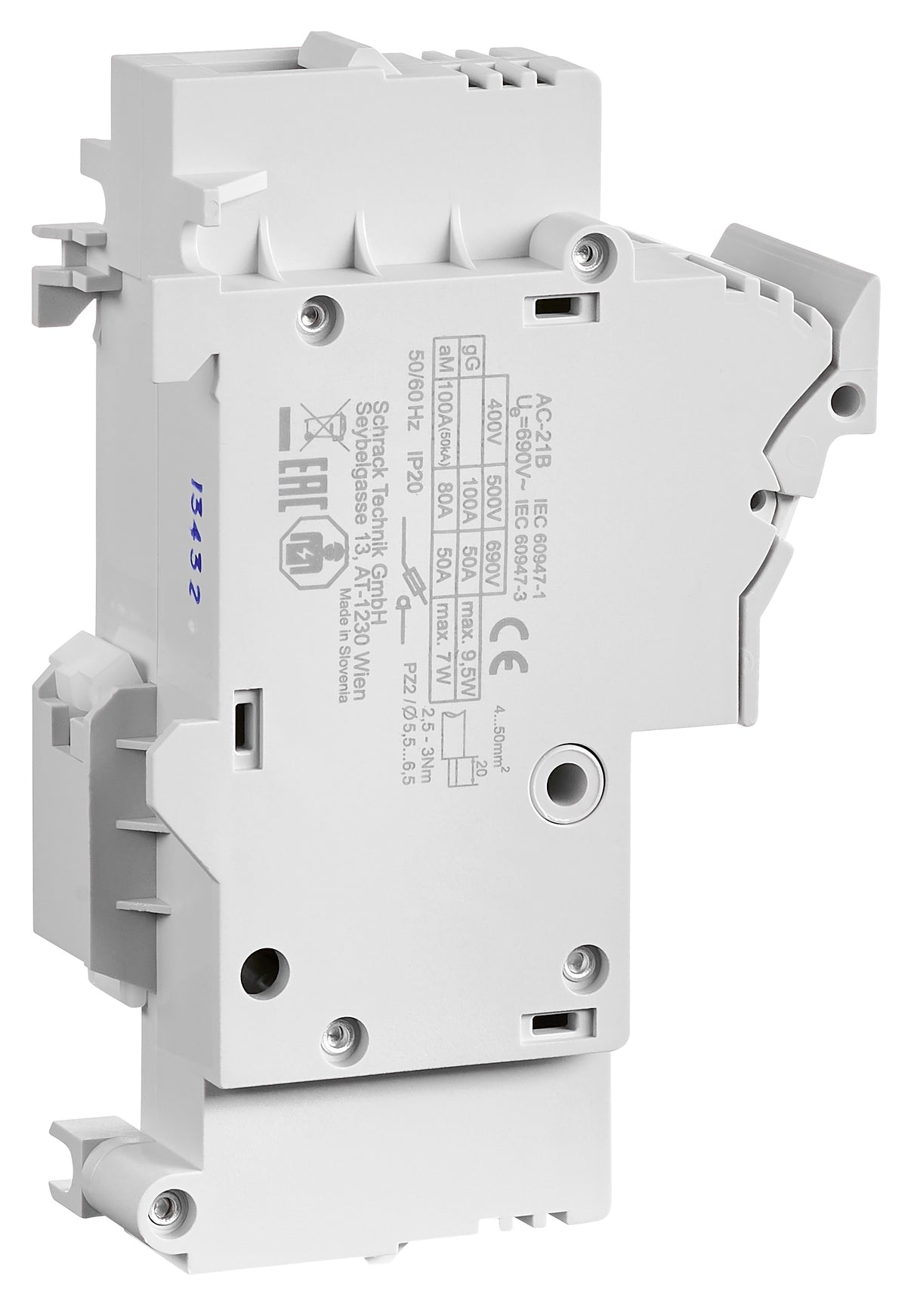

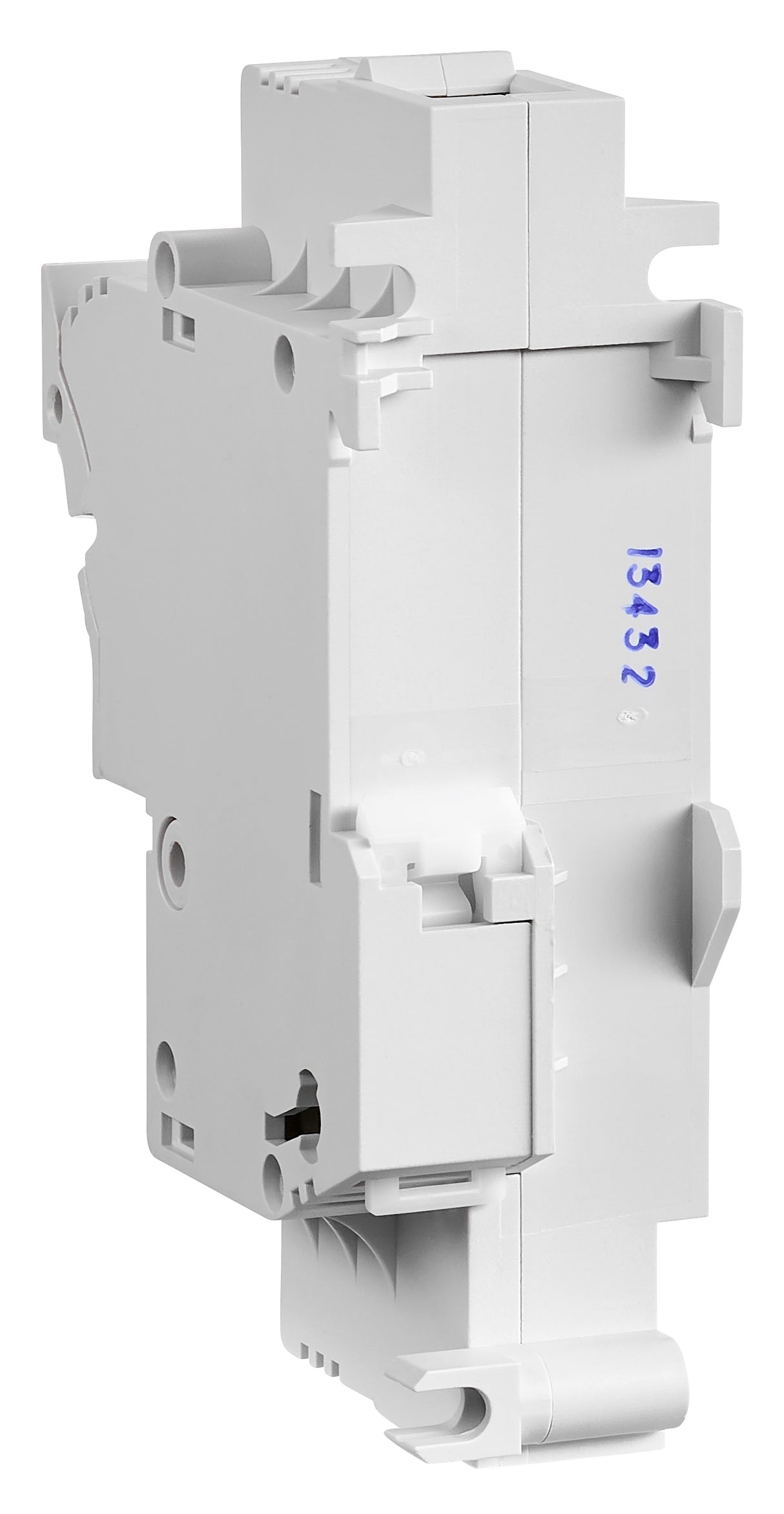

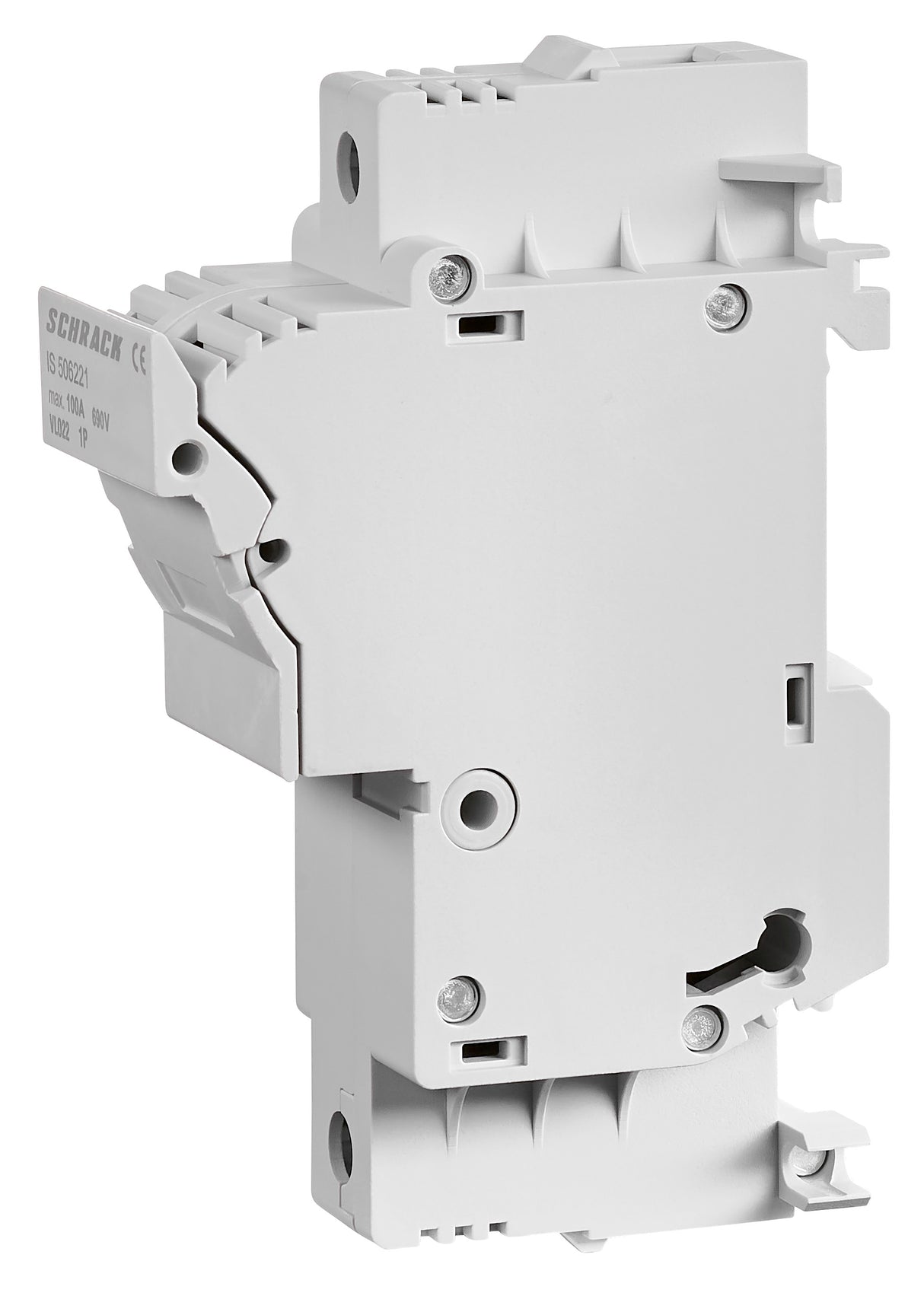

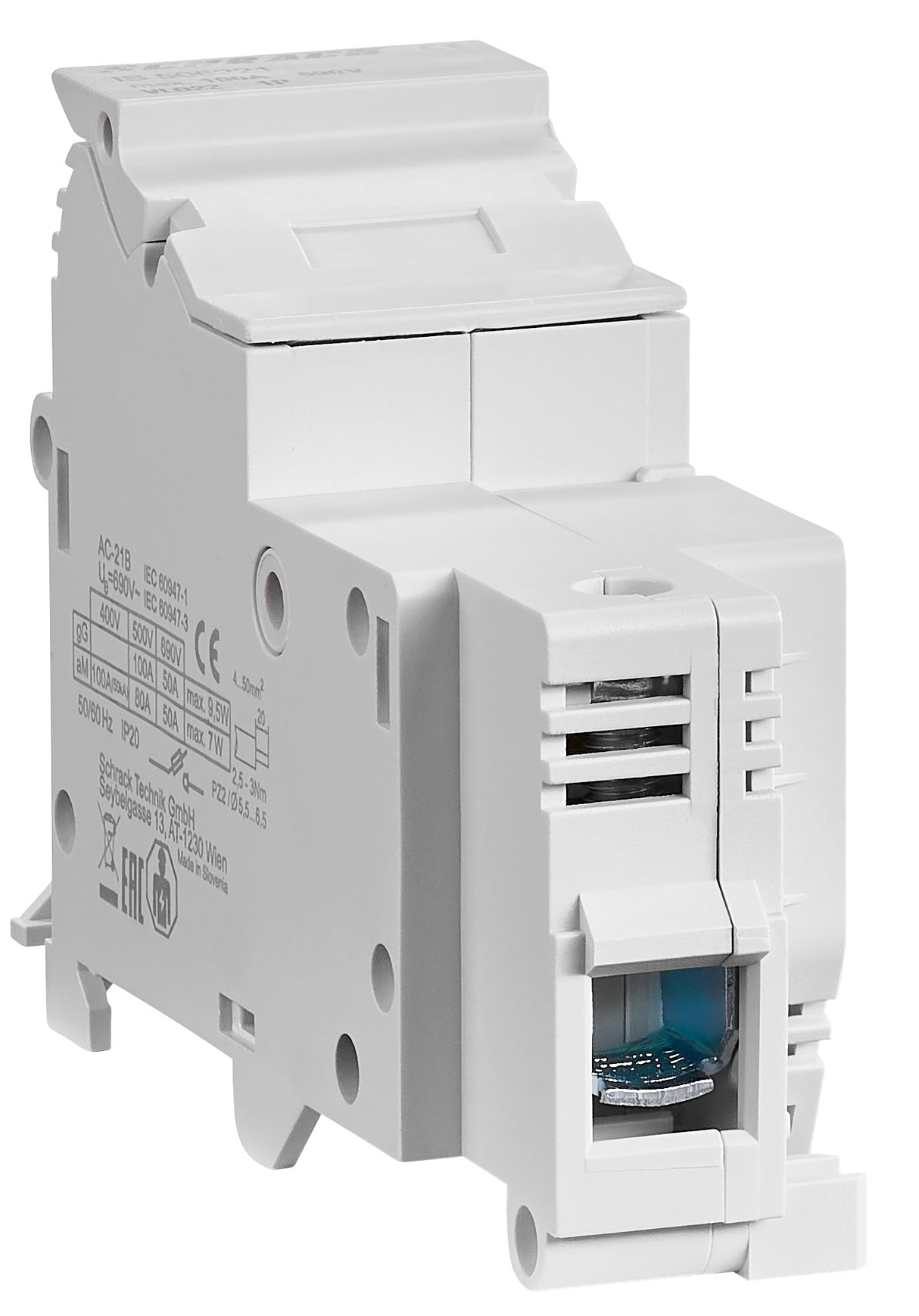

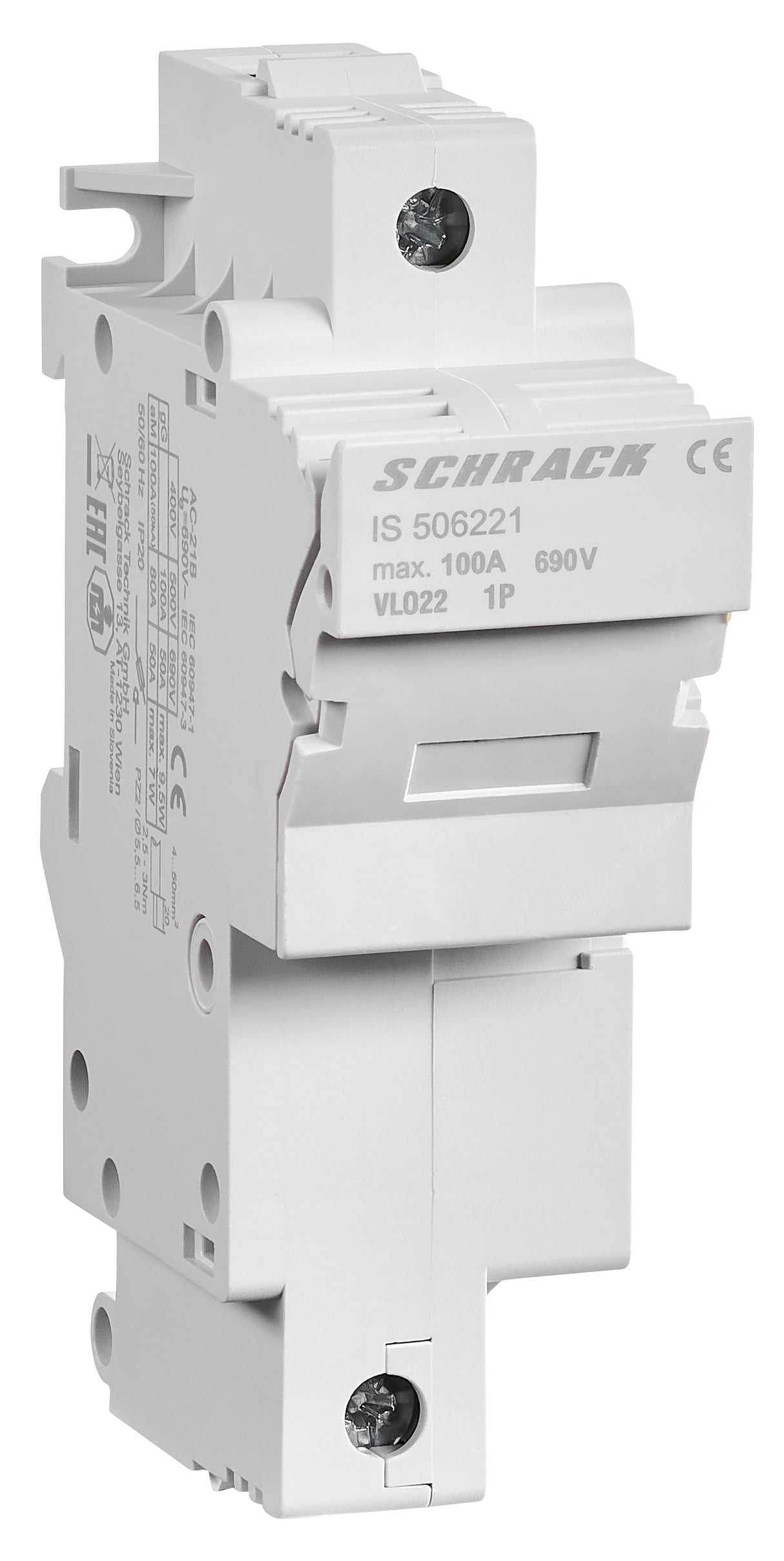

Schrack Sicherungstrennschalter 22x58mm 1-polig 100A

Sicherungstrennschalter 22x58mm, 1-polig, 100A

• Maximaler Bemessungsstrom der Schmelzsicherung: 400VAC: 100A gG/100A aM
  500VAC: 100A gG
  690VAC: 50A gG/50A aM
• Kennlinie: gG
• HxBxT mm: 120x36x69
• Optionales Zubehör: ISZ22020--;ISZ22025--;ISZ22032--;ISZ22040--;ISZ22050--;ISZ22063--;ISZ22080--;ISZ22100--;ISZ22125--
• CAD electrical description: 100A
• Schutzart: IP20
• Überspannungskategorie/Verschmutzungsgrad: III
• Querschnitt eindrähtig: 4-50
• Bemessungskurzschlussstrom: gG: 120kA/500V (100A gG)
  aM: 50kA/400V (100A aM)
• Bemessungsstrom: 100
• Vorteilscode DE Industrie: 2318-00005-20
• Umgebungstemperatur Lagerung: -25 / +55
• Querschnitt flexibel: 4-50
• Montage: 35mm Hutschiene
• Hersteller: Schrack
• Serie: ARROW
• CAD-external terminals: 1
• Stromstärke: 100
• Ausführung: Sicherungstrennschalter
• Baugröße: 22x58
• Min. Umgebungstemperatur: -25
• PREG: 1600
• Max. Drehmoment: 3
• Isolationsspannungsfestigkeit: 8kV
• Frequenz: 45 - 62
• Bemessungskurzzeitstromfestigkeit Icw: 1200A/1s
• Vorteilscode CH: 2318-0009-87
• BEST. NR.: IS506221
• Pole: 1
• Temperaturbereich - Betrieb: -5 bis +40
• Max. Umgebungstemperatur: 60
• Nettogewicht (kg/m): 0,16
• Verlustleistung: 1,47
• Sicherungsgröße: 22x58
• Vorteilscode NL: 2318-0006-10
• Gebrauchskategorie: AC-22B bei 690V/100A
• CAD-Symbol: F
• Impulsspannungsfestigkeit: 8kV
• Bemessungsisolationsspannung [Ui]: 690
• Basisbezeichnung: Sicherung
• Anzahl der Schaltspiele (Zyklen ohne Strom): 1700
• Verpackungseinheit: 1
• Anzahl der Schaltspiele (Zyklen mit Strom): 300
• BxHxT mm: 36x120x69
• Plombiermöglichkeit: Eingeschaltene Position oder Ausgeschaltene Position
• Max. Verlustleistung der Schmelzsicherung (W): gG: 9,5W/aM: 7W

Sicherungstrennsch.1/22

Schrack-Info

• Alle Kontaktoberflächen sind versilbert
• Wechsel eines Schmelzsicherungseinsatzes ohne die Gefahr unter Spannung stehende Teile zu berühren
• Mehr Platz zum Öffnen des Sicherungshalters
• Kompletter Berührungsschutz entsprechend IP20
• Verplombungsmöglichkeit in EIN oder AUS Stellung
