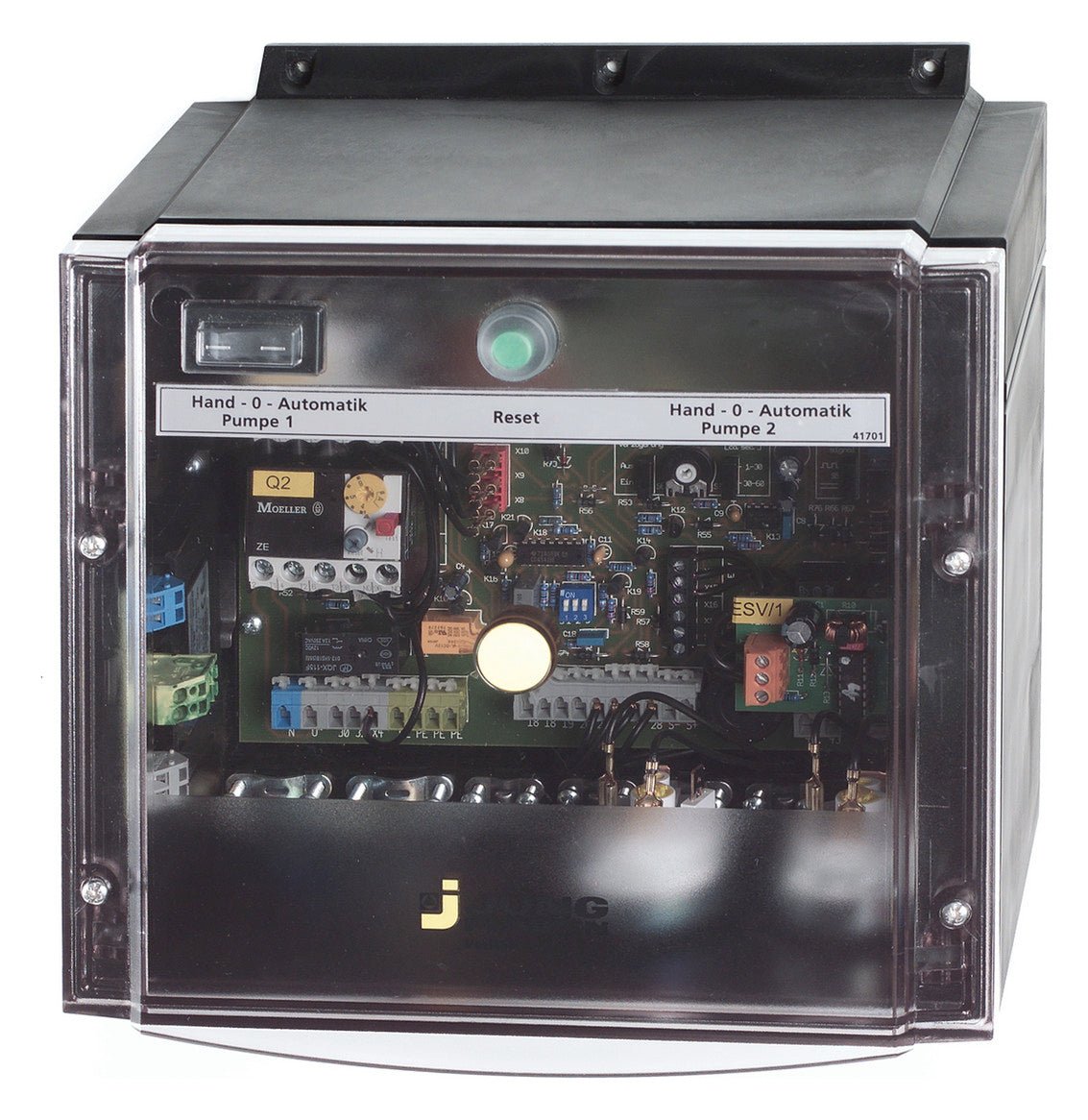

STEUERUNG BASICLOGO AD 46 EXM, TLS MIT STAUDRUCKNIVEAUGEBER

"Pentair Jung Pumpen BasicLogo-Steuerung AD 46 ExM, TLS Steuerung zum niveauabhängigen Ein- und zeitabhängigen Ausschalten einer direkt startenden, explosionsgeschützten Drehstrom-Tauchmotorpumpe, vorzugsweise MultiCut-Pumpe. Serienmäßig zwei voneinander unabhängige Staudruckniveaugeber für "Ein/Aus" und automatische Noteinschaltung mit Alarm- meldung für eine erhöhte Sicherheit. ATEX-gerechte Überwachung von Motor- temperatur und Laufzeit. Trockenlaufschutz mit Tauchschalter und Sicherheitsbarriere. Einstellbare Pumpennachlaufzeit (1-60s) mit gekoppelter Einschaltverzögerung (0-10s) nach Spannungsausfall. Betriebsspannung 3/N/PE~230/400 V, 50 Hz - Gehäuse mit Klarsichttür, IP 44 250 x 250 x 155 mm (HxBxT) - Motorschütz 4,0 kW / 400 V - Überstromrelais 4-6 A - Wechselstromabgang 230 V / 2 A - Hand-0-Automatik Wahlschalter - Resettaster für Störmeldungen - zwei Staudruckschalter, drucksicher bis 3 mWs - zwei Druckluftglocken mit je 10 m Luftleitung Leuchtanzeigen für - Betrieb der Pumpe - Motor-Überstrom - Motor-Übertemperatur - Motor-Laufzeit überschritten - Hochwasser - Wassermangel - Drehfeld falsch Alarmanlage (netzabhängig): - potentialfreier und quittierbarer Sammelstörmeldekontakt, z.B. zum Anschluss einer 230 V Blitz- oder Warnleuchte, wahlweise taktend - potentialfreier Sammelstörmelde- kontakt zur Störungsfernmeldung - elektronischer Summer, wahlweise taktend und quittierbar - Akku-Ladeschaltung für netzunab- hängigen Betrieb der Alarmanlage mittels optionalem Akku Steuerung anschlussfertig verdrahtet und optional erweiterbar."

Downloads

• Datenblatt
• CE-Konformitätserklärung
• Montageanleitung
• Bedienungsanleitung
• Wartungsanleitung
