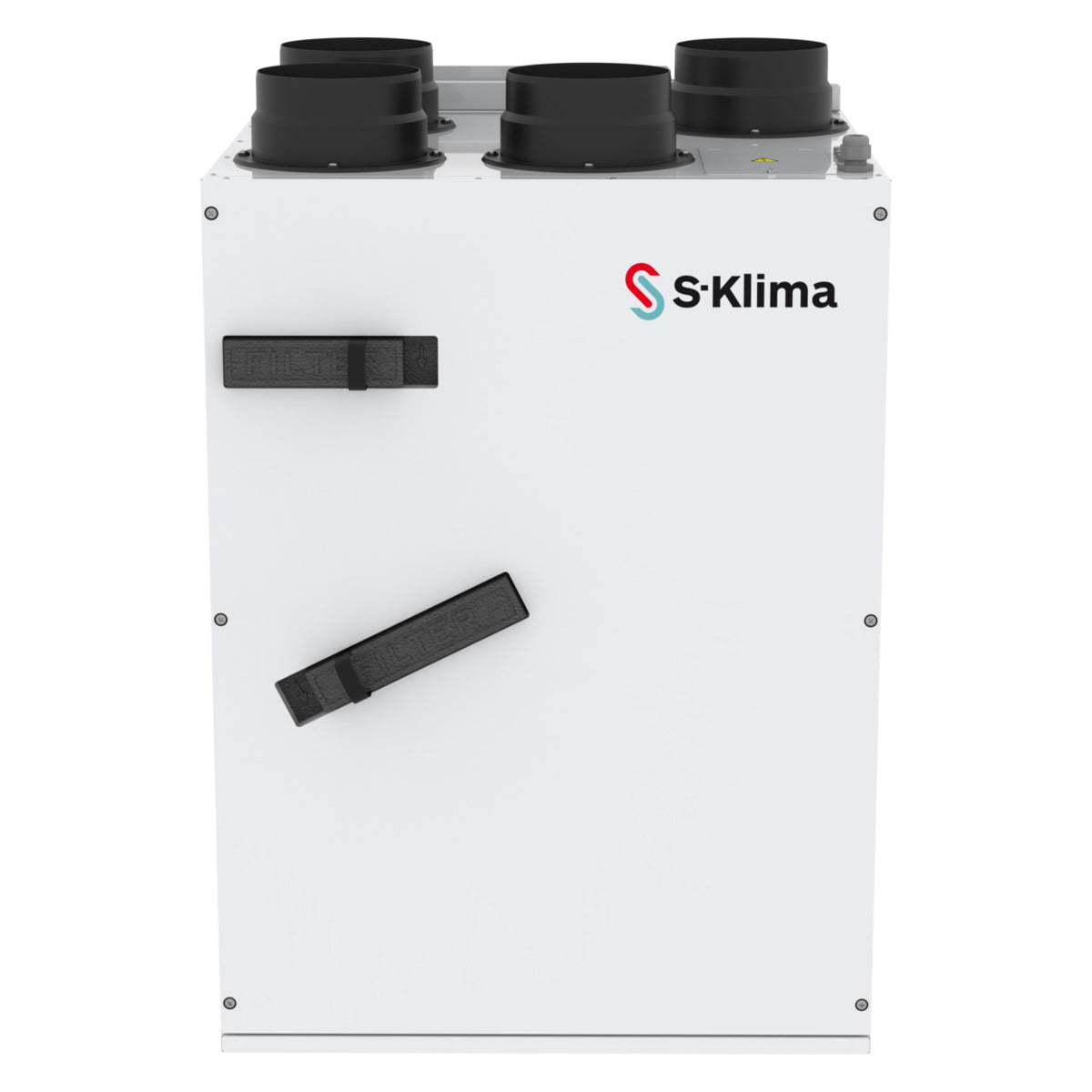

Lüftungsgerät SXEV-3-VE12

Lüftungsgerät mit Wärmerückgewinnung durch Enthalpie-Gegenstromwärmetauscher ...
230V Anschluss
Nenn-Luftmenge 288 m³/h
Mit Wärmerückgewinnung

S-Klima | SKU: SXEV-3-VE12 | EAN: 4255788419926

10.693,97 €

inkl. MwSt. zzgl. Versand

Die Ökodesign-Richtlinie (ErPD)

Die Ökodesign-Richtlinie (Energy-related Products Directive) stellt hohe Anforderungen an Produkte mit Energieverbrauch. Sie zielt darauf ab, den Energieverbrauch und die Umweltauswirkungen von Produkten über ihren gesamten Lebenszyklus zu minimieren.

Saisonale Effizienzwerte

Die Effizienzwerte werden saisonal bewertet (SEER für Kühlen, SCOP für Heizen). Diese berücksichtigen reale Betriebsbedingungen über eine gesamte Saison — nicht nur Spitzenleistungen unter Laborbedingungen.

Gesetzlicher Hinweis gemäß EU-Verordnung 2024/573:
Die Inbetriebnahme von Split-Klimageräten darf nur von zertifizierten Fachbetrieben durchgeführt werden. Der Käufer erklärt mit dem Kauf, dass er das erworbene Klimagerät ausschließlich von einem entsprechend zertifizierten Kälte-Klima-Fachbetrieb installieren und in Betrieb nehmen lässt.

Dieses Klimagerät enthält fluorierte Kältemittel. Die Installation und Inbetriebnahme darf ausschließlich durch einen zertifizierten Kälte-Klima-Fachbetrieb erfolgen.

Was darf ich selbst machen? Was nur der Fachbetrieb?

✔ Das darfst du selbst:
• Wanddurchbruch bohren und Kernlochbohrung vorbereiten
• Kabelkanal / Leitungsschacht verlegen
• Wandkonsole / Halterung für das Außengerät montieren
• Kondensat-Ablaufschlauch verlegen (ohne Kältemittel-Kontakt)
• Innengerät an der Wandhalterung befestigen (mechanisch)

✘ Nur durch zertifizierten Fachbetrieb:
• Kältemittelleitungen anschließen (Bördeln, Vakuumieren, Befüllen)
• Kältemittelkreislauf in Betrieb nehmen
• Elektrischer Festanschluss (NAV § 13 Abs. 2)
• Dichtigkeitsprüfung durchführen
• Inbetriebnahmeprotokoll erstellen

Rechtsgrundlage: F-Gase-Verordnung (EU) 2024/573, ChemKlimaschutzV, NAV § 13 Abs. 2. Verstöße können mit Bußgeldern bis zu 50.000 € geahndet werden. Siehe auch unsere AGB § 11 — Kältemittel-Klausel.

Fragen? Schreib uns an info@justfyx.com

Beschreibung

Fabrikat: S-Klima
Typ: SXEV-3-EV12
Kurzbeschreibung: Lüftungsgerät mit
Wärmerückgewinnung durch Enthalpie-
Gegenstromwärmetauscher und integriertem
Elektrovorerhitzer
Nenn-Luftmenge: 288 m³/h
Rückfeuchtegrad - Nenn 1) 49,2%
thermischer Wirkungsgrad trocken - EN
12141 2) 82,2%
externe Pressung - Nenn 150 Pa
Max.-Luftmenge @ 50 Pa (Erp 2018) 409
m³/h
Min.-Luftmenge @ 50 Pa (Erp 2018) 190
m³/h
Nennleistung integrierter
Elektrovorerhitzer 1,2 kW
Einsatzgrenzen:
- Außenlufttemperaturgrenzen (ohne
zusätzliche Optionen): -18 .. 40 °C
Außenlufttemperaturgrenze, min (mit
optionalem Zubehör): -23°C
- Grenzen der Umgebungstemperatur: 5 ..
40 °C
- Aufstellung Umgebung: Innen
- Grenzen der Ablufttemperatur +15 °C /
+40 °C / 60 % r. F.
Elektrische Daten
- Spannungsversorgung: 1 N~, 50 Hz, 230
V
- Nennleistung 1,43 kW
- Nennstrom 7,0 A
- Ventilatoren, Leistungsaufnahme max.
2x 83 W
- Elektroheizregister, Leistungsaufnahme
Max. 1200 W
Wärmetauscher
- Wärmetauschertyp: Enthalpie-
Gegenstrom
- Material: Kunststoff
- Steuerung: Schritte
Ausstattung / Gehäuse
- Zuluftfilter Panel Coarse 65%,
optional als Zubehör: ePM 1 70 %
- Abluftfilter Panel Coarse 65%,
- Gehäuseisolierung 30 mm
- Farbe RAL 9016, weiß
- Timer als Filterwarnanzeige
- Installationslage Wand, Boden (Füße
als Zubehör), vertikal ausblasend
- Bedienseite: Zuluft Mitte Rechts
Steuerung:
- Integrierte Steuerung miniMCB
- Bedienteil: extern (Zubehör)
- Integrierte Fortluft-, Abluft-, und
Außenlufttemperatursensoren
- Integrierter Abluftfeuchtigkeitssensor
(RH)
- Zulufttemperaturfühler für Kanaleinbau
lose beigelegt
- Kalendermodus.
- Verbindung von Brandschutzsignal zur
Steuerung.
- Luftstrom Regelungstyp:
Prozentregelung
- BMS Protokolle: Modbus RTU, Modbus
TCP/IP via MB-Gateway, BACNET IP via MB-
Gateway
- CO2 Steuerung möglich über externen
Sensor (Zubehör)
Ecodesign Daten @ 50 Pa:
- Spezifischer Energieverbrauch (SEV)
kWh/(m² *a) -41,3
- Klasse des spezifischen
Energieverbrauchs 3) A
- Lüftungssteuerungsfaktor 4) 0,65
- Jährlicher Stromverbrauch (JSV) 189
- Jährliche Einsparung an Heizenergie
(JEH) kWh/a 4532
- Spezifische Eingangsleistung SEL
W/(m3/s) 0,27
- Max. innere Leckluftquote 1,2%
- Max. äußeren Leckluftrate 1,2%
Schalldaten
- Gehäuse-Schallleistungspegel (Lwa) @
50 Pa: 49 dB(A)
- Gehäuse-Schallleistungspegel (Lwa) @
150 Pa: 52 dB(A)
- Gehäuse-Schalldruckpegel (Lpa) in 3 m
@ 150 / 50 Pa: 30 dB(A) / 27 dB(A)
Abmessungen
- Länge x Breite x Höhe 599x538x810 mm
- Lüftungsanschluß, Durchmesser 160 mm
- Gewicht (netto, ohne Verpackung) 46 kg

1) Außenluft +5 °C / 80 % r. F. / Abluft
25 °C / 27 % r. F.
2) Außenluft -10 °C / 90 % r. F. /
Abluft 20 °C / 60 % r .F.

Spezifikationen

Fabrikat: S-Klima

Typ: SXEV-3-EV12

Kurzbeschreibung: Lüftungsgerät mit Wärmerückgewinnung durch Enthalpie-Gegenstromwärmetauscher und integriertem Elektrovorerhitzer

Nenn-Luftmenge: 288 m³/h

Rückfeuchtegrad - Nenn 1) 49,2%

thermischer Wirkungsgrad trocken - EN 12141 2) 82,2%

externe Pressung - Nenn 150 Pa

Max.-Luftmenge @ 50 Pa (Erp 2018) 409 m³/h

Min.-Luftmenge @ 50 Pa (Erp 2018) 190 m³/h

Nennleistung integrierter Elektrovorerhitzer 1,2 kW

Einsatzgrenzen:

- Außenlufttemperaturgrenzen (ohne zusätzliche Optionen): -18 .. 40 °C Außenlufttemperaturgrenze, min (mit optionalem Zubehör): -23°C

- Grenzen der Umgebungstemperatur: 5 .. 40 °C

- Aufstellung Umgebung: Innen

- Grenzen der Ablufttemperatur +15 °C / +40 °C / 60 % r. F.

Elektrische Daten

- Spannungsversorgung: 1 N~, 50 Hz, 230 V

- Nennleistung 1,43 kW

- Nennstrom 7,0 A

- Ventilatoren, Leistungsaufnahme max. 2x 83 W

- Elektroheizregister, Leistungsaufnahme Max. 1200 W

Wärmetauscher

- Wärmetauschertyp: Enthalpie-Gegenstrom

- Material: Kunststoff

- Steuerung: Schritte

Ausstattung / Gehäuse

- Zuluftfilter Panel Coarse 65%, optional als Zubehör: ePM 1 70 %

- Abluftfilter Panel Coarse 65%,

- Gehäuseisolierung 30 mm

- Farbe RAL 9016, weiß

- Timer als Filterwarnanzeige

- Installationslage Wand, Boden (Füße als Zubehör), vertikal ausblasend

- Bedienseite: Zuluft Mitte Rechts

Steuerung:

- Integrierte Steuerung miniMCB

- Bedienteil: extern (Zubehör)

- Integrierte Fortluft-, Abluft-, und Außenlufttemperatursensoren

- Integrierter Abluftfeuchtigkeitssensor (RH)

- Zulufttemperaturfühler für Kanaleinbau lose beigelegt

- Kalendermodus.

- Verbindung von Brandschutzsignal zur Steuerung.

- Luftstrom Regelungstyp: Prozentregelung

- BMS Protokolle: Modbus RTU, Modbus TCP/IP via MB-Gateway, BACNET IP via MB-Gateway

- CO2 Steuerung möglich über externen Sensor (Zubehör)

Ecodesign Daten @ 50 Pa:

- Spezifischer Energieverbrauch (SEV) kWh/(m² *a) -41,3

- Klasse des spezifischen Energieverbrauchs 3) A

- Lüftungssteuerungsfaktor 4) 0,65

- Jährlicher Stromverbrauch (JSV) 189

- Jährliche Einsparung an Heizenergie (JEH) kWh/a 4532

- Spezifische Eingangsleistung SEL W/(m3/s) 0,27

- Max. innere Leckluftquote 1,2%

- Max. äußeren Leckluftrate 1,2%

Schalldaten

- Gehäuse-Schallleistungspegel (Lwa) @ 50 Pa: 49 dB(A)

- Gehäuse-Schallleistungspegel (Lwa) @ 150 Pa: 52 dB(A)

- Gehäuse-Schalldruckpegel (Lpa) in 3 m @ 150 / 50 Pa: 30 dB(A) / 27 dB(A)

Abmessungen

- Länge x Breite x Höhe 599x538x810 mm

- Lüftungsanschluß, Durchmesser 160 mm

- Gewicht (netto, ohne Verpackung) 46 kg

1) Außenluft +5 °C / 80 % r. F. / Abluft 25 °C / 27 % r. F.

2) Außenluft -10 °C / 90 % r. F. / Abluft 20 °C / 60 % r .F.

3) In der Klimazone Average und bei einer Skala von A+ bis G.

4) Faktor 0,65 nur mit örtlichem CO2-Sensor (siehe Zubehör).

Technische Änderungen und Irrtümer vorbehalten.
