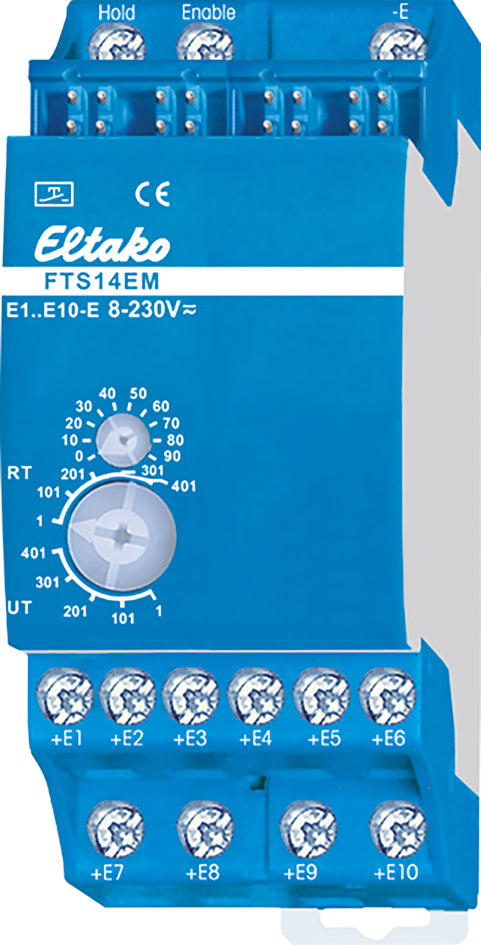

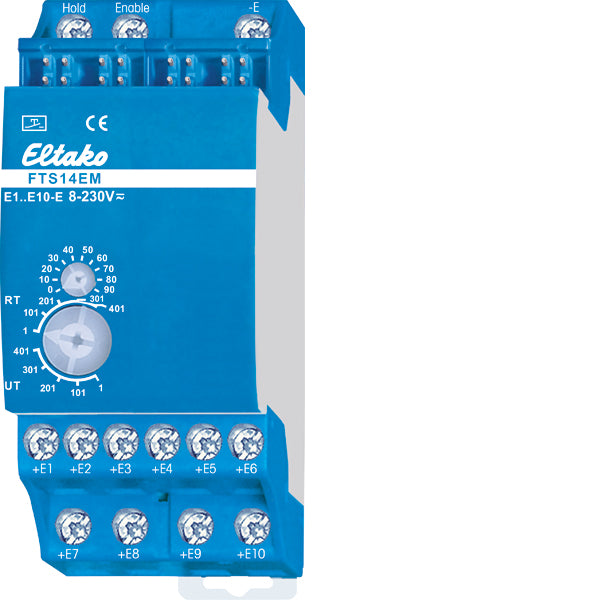

ELTAKO Tasterankopplung Funkb REG 10pkt – FTS14EM 2TE Klemmbef

Eingabemodul für den ELTAKO-RS485-Bus, 10 Steuereingänge für Universal-Steuerspannung. Stand-by-Verlust nur 0,1 Watt. Reiheneinbaugerat für Montage auf Tragschiene DIN-EN 60715 TH35. 2 Teilungseinheiten = 36mm breit, 58mm tief. Anschluss an den ELTAKO-RS485-Bus. Querverdrahtung Bus und Stromversorgung mit Steckbrücken. Betrieb in Verbindung mit FAM14 oder FTS14KS. 10 Steuereingange +E1..+E10/-E galvanisch getrennt von der Versorgungsspannung. Steuerspannung: 8..230V UC. Die Steuereingänge können entweder für Taster (Auslieferzustand), Fenster-Türkontakte oder Bewegungsmelder aktiviert werden. Ab der Fertigungswoche 21/19 können die Signale der Steuereingänge invertiert werden. Steuereingänge für Taster: Es werden Telegramme von Funktastern erzeugt (z.B. 0x70). Jeder FTS14EM kann am unteren Drehschalter entweder auf UT (= Universaltaster) oder auf RT (= Richtungstaster) eingestellt werden. Steuereingänge für Fenster-Türkontakte: Es werden Telegramme des Funk-Fenster-Türkontaktes FTK ­erzeugt (EEP D5-00-01). Wenn der Eingang durch den Kontakt mit der extern anzulegenden Steuer­spannung angesteuert wird, wird das Telegramm Fenster geschlossen erzeugt. Wenn der Kontakt geöffnet wird, wird das Telegramm Fenster offen erzeugt. Wie bei den Funksensoren FTK wird das Statustelegramm alle 15 Minuten wiederholt. Steuereingänge für Bewegungsmelder: Es werden Telegramme des Funk-Bewegungs-Helligkeitssensors FBH erzeugt (EEP A5-08-01), wobei der Helligkeitswert immer 0 ist. Wenn der Eingang durch den Kontakt mit der extern anzulegenden Steuerspannung angesteuert wird, wird das Telegramm Bewegung erzeugt. Wenn der Kontakt geöffnet wird, wird das Telegramm Keine Bewegung erzeugt. Wie bei den Funksensoren FBH wird das Statustelegramm alle 15 Minuten wiederholt. Jedes Telegramm eines Kontakteingangs muss mit einer Identifikationsnummer (ID) in einen oder ­mehrere Aktoren gemäß deren Bedienungsanleitung eingelernt werden. Der untere Drehschalter legt fest, zu welcher Gruppe ein FTS14EM gehört. Insgesamt stehen 5 Gruppen (1, 101, 201, 301, und 401) mit je 100 ID s zur Verfügung. Am oberen Drehschalter (0..90) wird die ID innerhalb einer Gruppe eingestellt. Der ID-Bereich innerhalb einer Gruppe ergibt sich aus der Kombination von unterem und oberem Drehschalter und muss an jedem FTS14EM unterschiedlich eingestellt werden. Maximal 10 FTS14EM bilden eine Gruppe. Insgesamt sind also maximal 50 FTS14EM mit 500 Tastern oder Kontakten in einem RS485-Bus möglich. Um die notwendigen Lerntelegramme zum Einlernen in die Aktoren zu erzeugen, muss am oberen und unteren Drehschalter die gewünschte Gruppe ausgewählt werden. Für Taster im Bereich UT oder RT bzw. für Fenster-Türkontakte und Bewegungsmelder im Bereich RT. Dann den gewünschten Steuereingang betätigen. Im Betrieb muss dieselbe Gruppe dann im Bereich UT oder RT für Taster bzw. UT für Fenster-Türkontakte und Bewegungssensoren gewählt werden. Die LED unter dem oberen Drehschalter blinkt kurz auf, wenn ein angeschlossener

Highlights

• Funkbus
• Montageart: REG
• Funk bidirektional
• Schutzart (IP): IP20

Produktdaten

• Hersteller: Eltako
• Artikelnummer: 2873678
• Hersteller-Art.-Nr.: FTS14EM
• EAN: 4010312315071
• Mengeneinheit: Stück
• VPE: 1
• Weitere Infos: Varianten: 0, Zubehör: 1, Häufig zusammen gekauft: 16

Technische Daten (ETIM)
