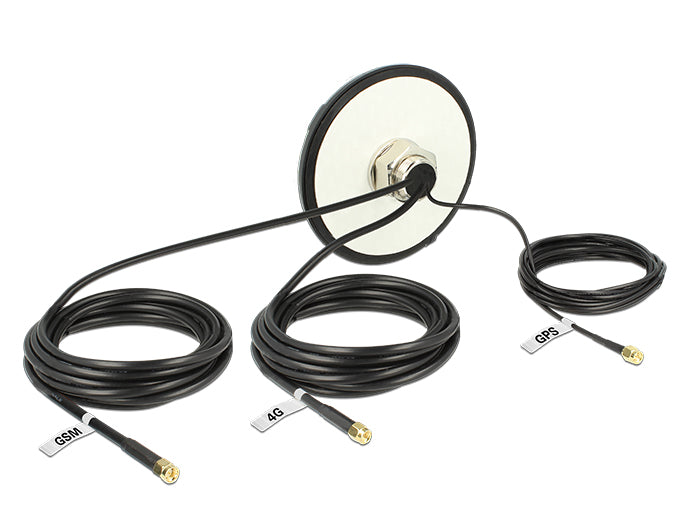

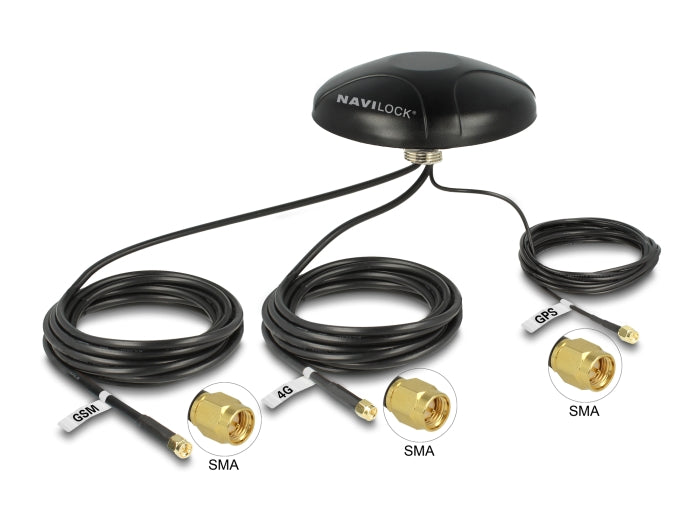

Navilock Multiband GNSS GALILEO GPS LTE UMTS GSM SMA Antenne omnidirektional Dachmontage outdoor

Diese Navilock Multiband Antenne besitzt drei physisch getrennte Sende- und Empfangseinheiten. Die GNSS Patchantenne empfängt die Signale des Global Navigation Satellite System GALILEO and GPS. Zwei PIFA Antennen, jeweils für LTE und GSM / UMTS, sind für das Senden und Empfangen in diesen Bereichen zuständig.
Die Multiband Antenne eignet sich durch ihre Outdooreigenschaften hervorragend für den rauen Alltag in den Bereichen Transportwesen, Forst- und Landwirtschaft, Bauwesen sowie im maritimen Bereich. Sie ist wasserdicht, stoßgeschützt und im erweiterten Temperaturbereich einsetzbar.

Technische Daten

• Anschlüsse: 3 x SMA Stecker
• GNSS:
Frequenzbereich:
GPS: L1, 1,57542 GHz
GALILEO: E1, 1,57542 GHz
Antennengewinn: 4 dBi
VSWR: 2,5
Impedanz: 50 Ohm
Polarisation: RHCP
• LNA GPS:
Frequenzbereich:
GPS: L1, 1,57542 GHz
GALILEO: E1, 1,57542 GHz
Gewinn: 28 dBi
Betriebsspannung: 2,2 - 5,0 V
Stromaufnahme: 5 - 15 mA
VSWR: 2,0
Impedanz: 50 Ohm
Kabelart: koaxial
Kabeltyp: RG-174
Kabeldämpfung:
1,5 dB @ 1,5 GHz pro Meter
Kabeldurchmesser: ca. 2,7 mm
• LTE:
Frequenzbereich:
0,698 - 0,960 GHz
1,710 - 2,700 GHz
LTE Band: 1-10/ 12-20/ 23/ 25-30/ 33-41
GSM / UMTS / LoRa 868 MHz, 915 MHz / ZigBee / Z-Wave / WLAN 2,4 GHz / Bluetooth
Antennengewinn: 3 dBi
Impedanz: 50 Ohm
Polarisation: linear
VSWR: 2,5
Kabelart: koaxial
Kabeltyp: RG-58/U
Kabeldämpfung:
0,6 dBi @ 1 GHz pro Meter
Kabeldurchmesser: ca. 4,95 mm
• GSM UMTS:
Frequenzbereich:
0,824 - 0,960 GHz
1,710 - 2,170 GHz
GSM / UMTS / Z-Wave
Antennengewinn: 3 dBi
Impedanz: 50 Ohm
Polarisation: linear
VSWR: 2,5
Kabelart: koaxial
Kabeltyp: RG-58/U
Kabeldämpfung:
0,6 dBi @ 1 GHz pro Meter
Kabeldurchmesser: ca. 4,95 mm
• Betriebstemperatur: -40°C ~ 85°C
• Gehäusematerial: ABS
• Schutzklasse: IP67
• Schraubmontage:
Lochdurchmesser: 30 mm
• Farbe: schwarz

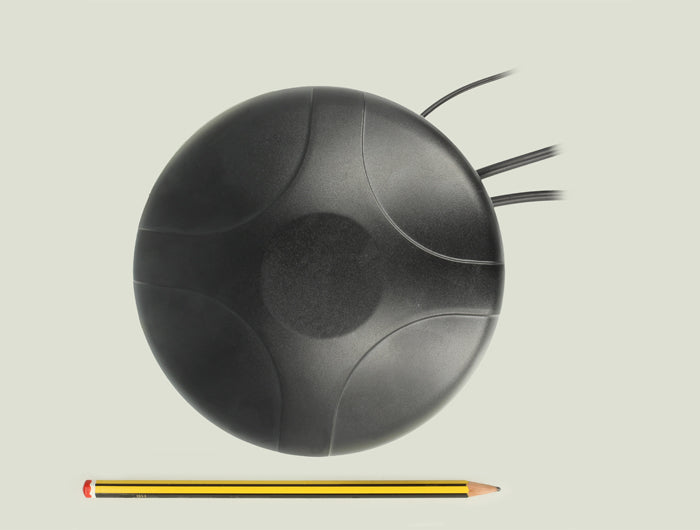

• Maße (ØxH): ca. 143,6 x 65 mm
• Kabelfarbe: schwarz
• Kabellänge: ca. 3 m
