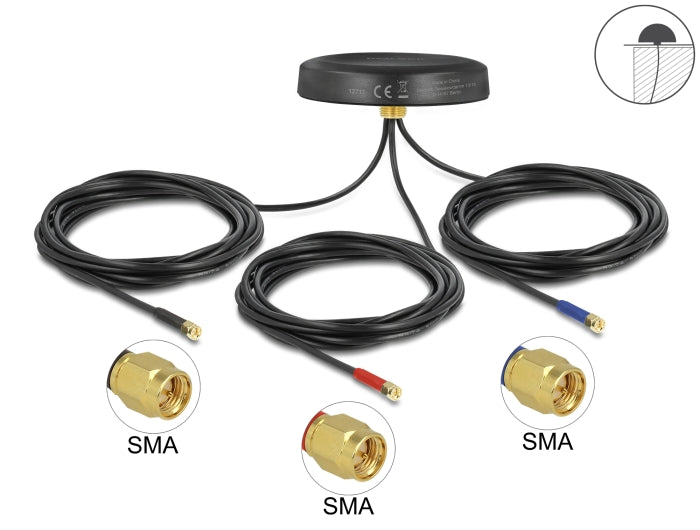

Delock Multiband LTE-MIMO UMTS GSM GNSS Antenne 3 x SMA Stecker omnidirektional Dachmontage schwarz outdoor

Diese Multiband Antenne von Delock besitzt drei physisch getrennte Sende- und Empfangseinheiten. Zwei PIFA Antennen, jeweils für LTE und GSM / UMTS, sind für das Senden und Empfangen in diesen Bereichen zuständig. Die GNSS Patchantenne empfängt die Signale der Global Navigation Satellite Systems GNSS.
Die Multiband Antenne eignet sich durch ihre Outdoor-Eigenschaften hervorragend für den rauen Alltag in den Bereichen Transportwesen, Forst- und Landwirtschaft, Bauwesen sowie im maritimen Bereich. Sie ist wasserdicht, stoßgeschützt und im erweiterten Temperaturbereich einsetzbar.

Technische Daten

• Anschlüsse: 3 x SMA Stecker
• LTE GSM UMTS:
Frequenzbereich:
0,698 - 0,960 GHz
1,710 - 2,700 GHz
GSM / UMTS / ZigBee / Z-Wave / LoRa / NB-IoT / WLAN 2,4 GHz / Bluetooth
Antennengewinn: 2 dBi
Impedanz: 50 Ohm
VSWR: 2,5
Polarisation: linear
Kabelart: koaxial
Kabeltyp: RG-174
Kabeldurchmesser: ca. 2,7 mm
Kabeldämpfung: 1,5 dB @ 1,5 GHz pro Meter

• GNSS:
Frequenzbereich:
GNSS: L1, 1,57542 GHz, 1,598 - 1,610 GHz
Antennengewinn: 3 dBi
Impedanz: 50 Ohm
VSWR: 2,5
Polarisation: RHCP
Kabelart: koaxial
Kabeltyp: RG-174
Kabeldurchmesser: ca. 2,7 mm
Kabeldämpfung: 1,5 dB @ 1,5 GHz pro Meter

• LNA GNSS:
Frequenzbereich:
GNSS: L1, 1,57542 GHz
Verstärkung: 28 dBi
VSWR: 2,0
Impedanz: 50 Ohm
Betriebsspannung: 2,2 - 5,0 V
Stromaufnahme: 5 - 15 mA
• Aufschraubmontage
• Betriebstemperatur: -40 °C ~ 85 °C
• Gehäusematerial: ABS
• Farbe: schwarz
• Schutzart: IP67
• Kabelfarbe: schwarz
• Kabellänge inkl. Anschlüsse: ca. 3 m

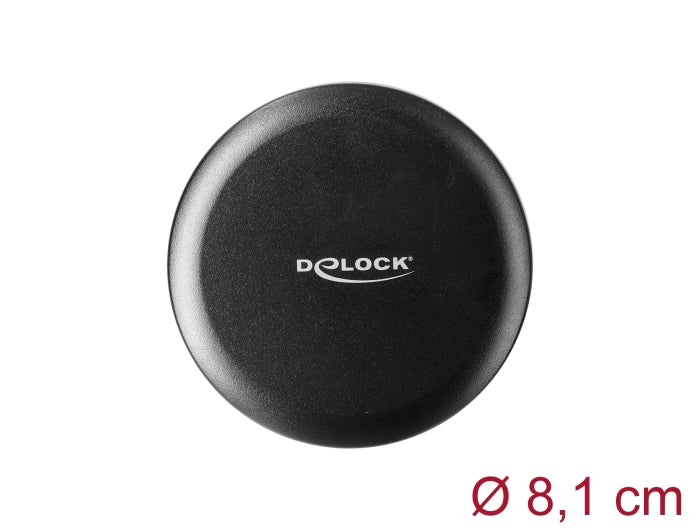

• Maße (Ø x H): ca. 81,0 x 15,5 mm
• Befestigungslochdurchmesser: 12 mm
