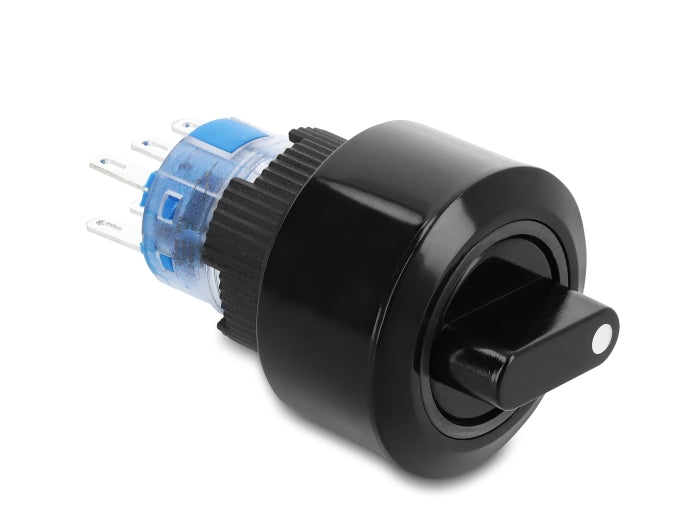

Delock Drehschalter zum Einbau 22 mm 6 x Lötanschluss rastend IP65 schwarz

Dieser Nocken- oder Drehschalter von Delock verfügt über drei rastende Schaltpositionen mit einem Wechselschalter auf der rechten und linken Seite sowie eine mittige Ruheposition. Die beiden Wechselschalter können als Schließ- und Öffnerkontakt für Elektromagnete, Schützspulen, Relais, Ventile oder Steuerleitungen in unterschiedlichen Stromkreisen zuverlässig verwendet werden.

Einbau in Bedientafel oder Schaltergehäuse
Der Drehschalter von Delock ist ideal für die Installation in Bedientafeln oder Schaltergehäusen zum Beispiel in der Industrie, der Steuerungs- oder Regeltechnik.

Hinweis
Die Installation darf nur von qualifiziertem Elektro-Fachpersonal unter Einhaltung der landesüblichen Stromversorgungsrichtlinien durchgeführt werden.
Bei Niederspannungsanlagen ist eine Erdung notwendig, um die Sicherheit und Funktionalität der Anlage zu gewährleisten.

Technische Daten

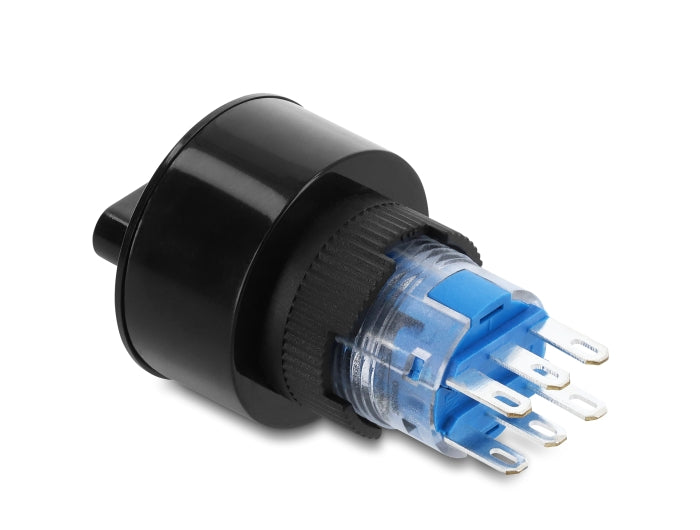

• Anschlüsse: 6 x Lötanschluss

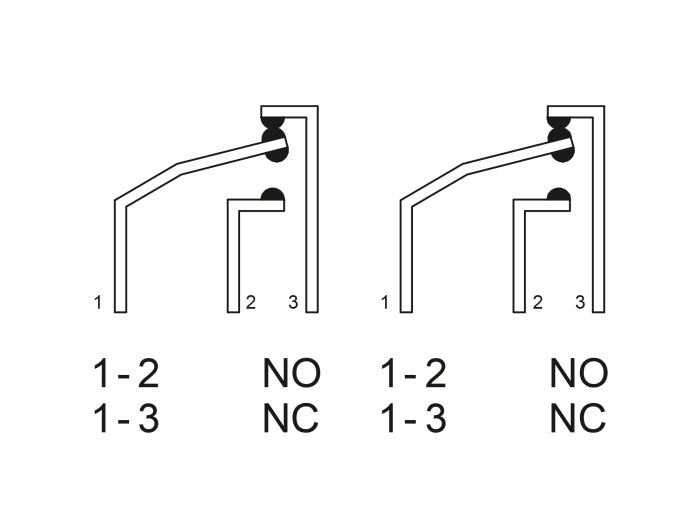

• Schaltertyp: 2 Schließer (NO) + 2 Öffner (NC) + 2 Mittelanschluss (C)
• Kontakttyp: DPDT
• Funktion: rastend
• Betätiger: hoch
• Belastungsgrenze: (Ui) AC 250 V / (Ith) 5 A
• Kontaktwiderstand: max. 50 mΩ
• Kontaktbelastung:
24 V DC Ohmsche Last 1,0 A, Induktive Last 0,7 A
110 V DC Ohmsche Last 0,2 A, Induktive Last 0,1 A
110 V AC Ohmsche Last 1,0 A, Induktive Last 0,7 A
220 V AC Ohmsche Last 0,5 A, Induktive Last 0,5 A
• Befestigungslochdurchmesser: ca. 22 mm
• Gewindegröße: M16
• Einbautiefe: ca. 40 mm
• Material: Kunststoff
• Kontakt: Silberlegierung
• Mechanische Lebensdauer: min. 1.000.000 Zyklen
• Elektrische Lebensdauer: min. 50.000 Zyklen
• Schutzart: IP65
• Betriebstemperatur: -25 °C ~ 65 °C
• Maße (LxD): ca. 46 x 26 mm
