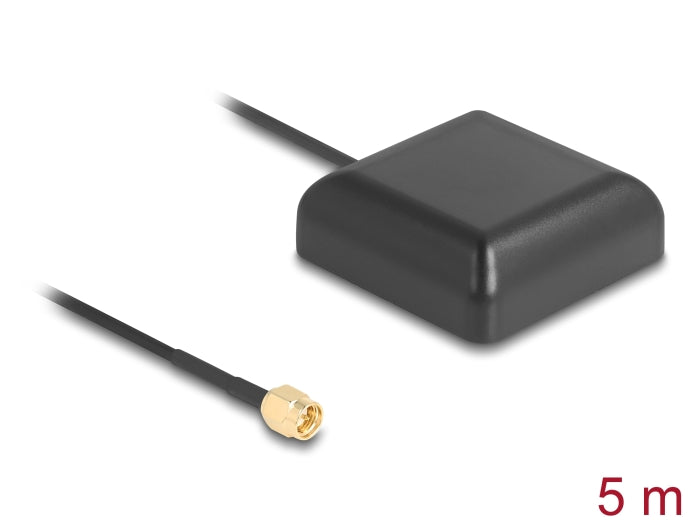

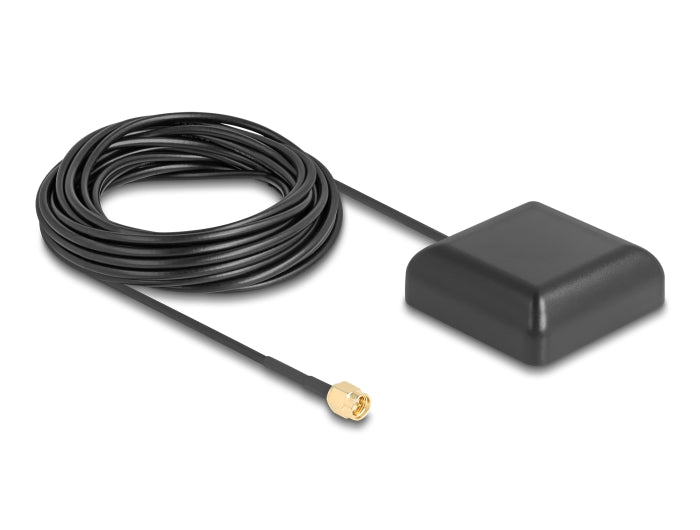

Navilock NL-203AA GNSS GALILEO GPS High Gain Antenne mit SMA Stecker 5 m outdoor

Diese GNSS Antenne von Navilock kann an einem vorhandenen GNSS Empfänger mit SMA Anschluss genutzt werden. Eine Verbesserung des Empfangs erreichen Sie durch die Positionierung der Antenne mit freier Sicht zum Himmel, wie z. B. dem Fahrzeugdach oder der Hutablage. Die Antenne ist wasserdicht und kann somit auch temporär am Fahrzeugäußeren genutzt werden.

Technische Daten

• Anschluss: 1 x SMA Stecker
• Konnektorveredelung: Messing vergoldet
• Externe aktive Zusatzantenne für GNSS Empfänger
• Interne Patchantenne:
Antennengewinn: 5 dBic
Bandbreite: > 20 MHz
VSWR: 2,0
Polarisation: RHCP
Maße (LxBxH): ca. 25 x 25 x 4 mm
Maße Grundplatte Metall (LxB): ca. 40 x 40 mm (PCB)
• LNA GNSS:
Gewinn: 30 dB
VSWR: 1,5
Eingangsspannung: 3,0 - 5,0 V
Rauschzahl: 1,5 @ 25 °C +/- 10 °C
• Frequenzbereich: 1575,42 MHz +/- 1,02 MHz
• Impedanz: 50 Ohm
• Betriebstemperatur: -40 °C ~ 80 °C
• Schutzart: IPX6
• Magnetische Unterseite
• Stromaufnahme: ca. 10 mA @ 5,0 V
• Kabeltyp: RG-174
• Kabeldämpfung: 5,70 dB
• Kabellänge: ca. 5 m
• Maße (LxBxH): ca. 50,6 x 50,6 x 15,1 mm
