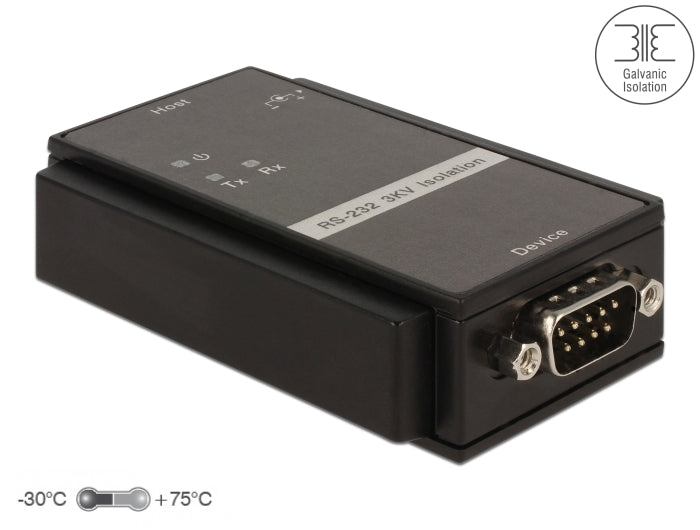

Delock Isolator RS-232 D-Sub 9 Buchse zu RS-232 D-Sub 9 Stecker galvanische Trennung 3 kV

Dieser RS-232 Isolator von Delock eignet sich zum Schutz der angeschlossenen Komponenten vor elektrostatischen Entladungen und Überspannungen. Außerdem verhindert die galvanische Trennung Datenübertragungsfehler bei ungleichmäßigen Erdpotentialen. Eine Stromversorgung kann über die serielle Schnittstelle oder das beigefügte Netzteil erfolgen. Die Hutschienenmontage wird unterstützt.

Technische Daten

• Anschlüsse:

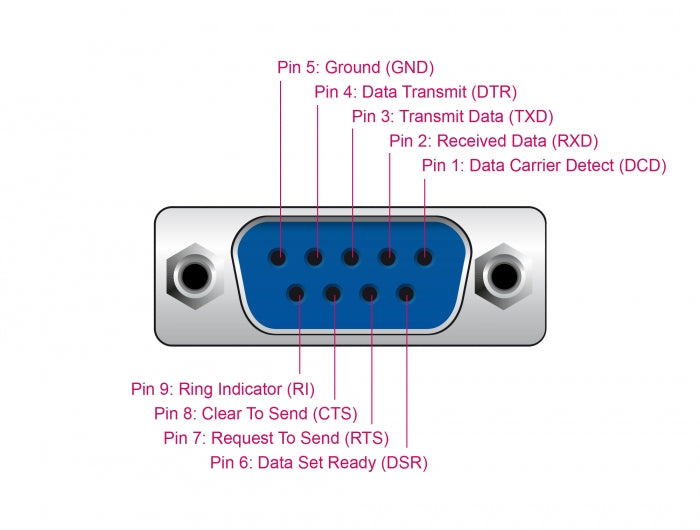

Host: 1 x Seriell RS-232 DB9 Buchse

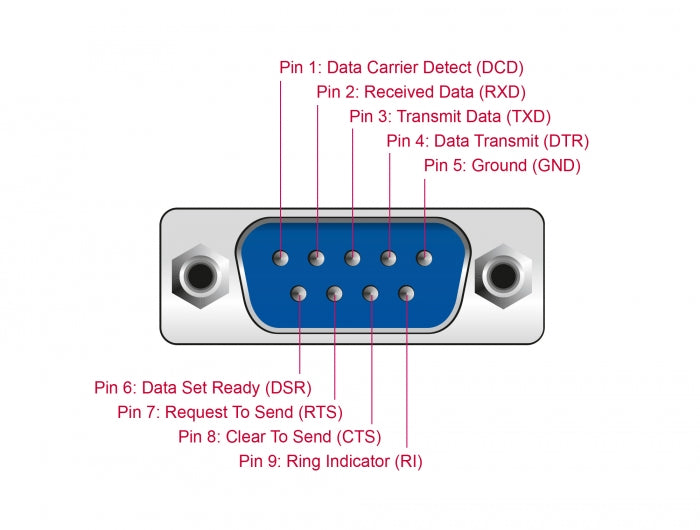

Terminal: 1 x Seriell RS-232 DB9 Stecker
1 x DC 1,3 x 3,5 mm Buchse
• Datentransferrate bis zu 1 Mbps
• Daten Bits: 5, 6, 7, 8
• Stop Bits: 1, 1,5, 2
• Paritätsbit: keine, gerade, ungerade, mark
• Signale: TXD, RXD, CTS, RTS, DCD, DSR, DTR
• LED zur Anzeige der TX / RX Aktivität und Stromversorgung
• Galvanische Trennung 3 kV (optische Isolation)
• 600 W Überspannungsschutz an den RS-232 Schnittstellen
• 600 W Überspannungsschutz am DC Anschluss
• ±15 kV ESD Absicherung der RS-232 Signalleitungen
• Spannungsversorgung RS-232 Schnittstelle Pin 9: 12 V (optional)
• Spannungsversorgung Netzteil: 10 - 30 V
• Stromaufnahme: ca. 50 mA
• Betriebstemperatur: -30 °C ~ 75 °C
• Relative Luftfeuchtigkeit: 5 ~ 95 % (nicht kondensierend)
• Lagertemperatur: - 40 °C ~ 85 °C
• Gehäusematerial: Kunststoff
• Maße (LxBxH): ca. 88 x 54 x 22 mm
• Zubehör zur Montage an 35 mm Hutschienen

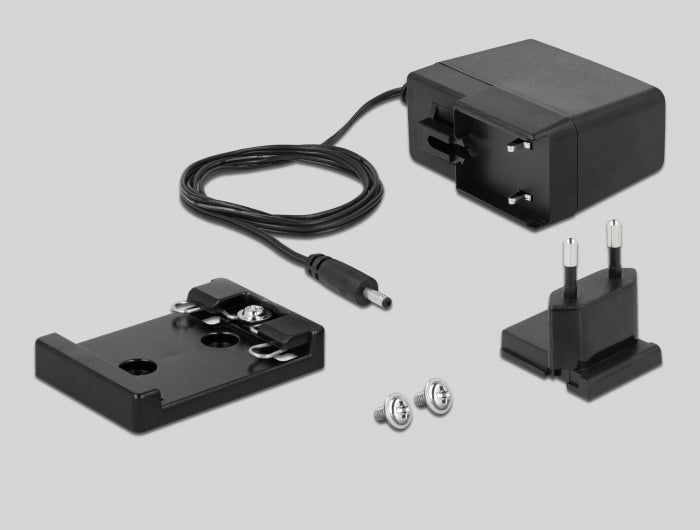

Netzteilspezifikation
• Steckernetzteil
Eingang: AC 100 ~ 240 V / 50 ~ 60 Hz / 0,48 A
Ausgang: 12 V / 1,6 A
• Masse außen, Plus innen
• Maße:
innen: ø ca. 1,3 mm
außen: ø ca. 3,5 mm
Länge: ca. 9,5 mm
