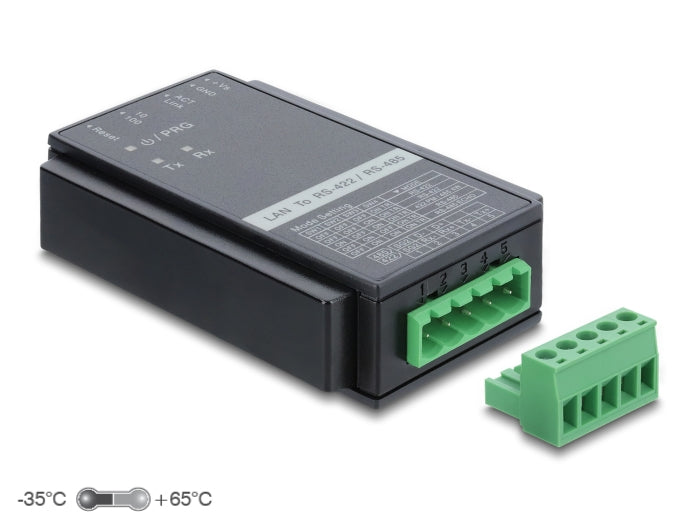

Delock Konverter Ethernet LAN TCP/IP RJ45 zu RS-485/RS-422 Terminalblock mit Überspannungsschutz

Der LAN Ethernet Konverter von Delock bietet die Möglichkeit, RS-485/RS-422 Geräte und Feldbusse in ein LAN Netzwerk einzubinden. Mit seinem robusten Gehäuse ist der Konverter für die Hutschienenmontage geeignet und verfügt über einen zuverlässigen Überspannungsschutz.

Einstellungen am TCP/IP Ethernet Konverter
Die Betriebsarten RS-485 und RS-422 sowie die Abschlusswiderstände werden am Gerät mit kleinen Schaltern ein- oder ausgeschaltet. Die weitere Einrichtung kann bequem über den Webbrowser oder die beigefügte Software erfolgen.

Option RS-485 Echo Modus
Im Modus RS-485 Echo sendet der Konverter seine empfangenen Daten automatisch wieder zurück. So lässt sich überprüfen, ob die gesendeten Daten tatsächlich das Ziel erreichen können und dort korrekt empfangen wurden.

Spezielle Eigenschaft
Die Anwendungssoftware unter Windows Server 2019, 2022 und 2025 kann auch als Windows-Dienst ausgeführt werden.

Technische Daten

• Anschlüsse:

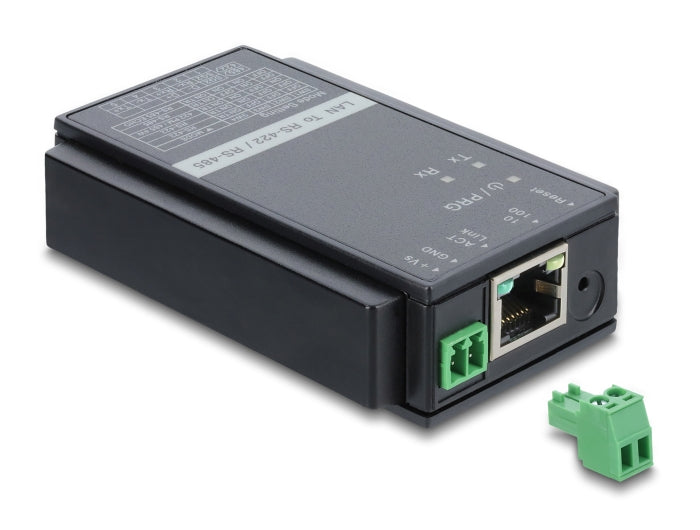

1 x RJ45 Buchse
Fast Ethernet bis zu 100 Mb/s
1 x RS-422/485 Terminalblock 5 Pin

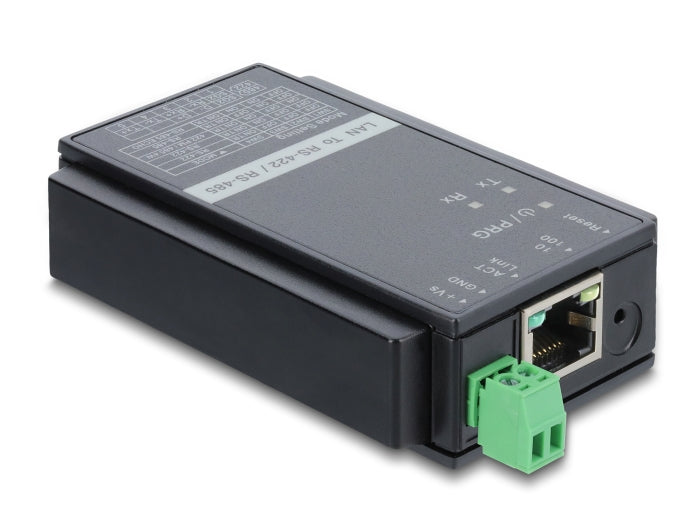

1 x 2 Pin Terminal Stromanschluss
• Unterstützt Auto MDI-X (automatische Erkennung von Standard oder Crossover Netzwerkkabel)
• Unterstützt Virtual COM Port, TCP Server/Client (Gerät zu Gerät Kommunikation), UDP, HTTP, DHCP, Statische IP, ICMP, ARP
• RS-422 und RS-485 Einstellungen
4-Draht RS-422 Modus
2-Draht RS-485 Modus
4-Draht RS-422 und RS-485 Modus
2-Draht RS-485 Echo Modus
• RS-422/485 Abschlusswiderstand: 120 Ω
• Stopbits: 1, 2
• Datenbits: 7, 8
• Paritätsbit: gerade, ungerade, keine, markiert, leer
• Datentransferrate bis zu 921,6 Kbps
• LED Anzeige: Power und Aktivität
• ±15 kV ESD Absicherung auf allen Signal Pins
• Überspannungsschutz 600 W auf allen RS-485/RS-422 Signal Pins
• Reset-Taste
• Spannungsversorgung: 10 - 30 V DC
• Stromaufnahme: ca. 105 mA @ 24,0 V

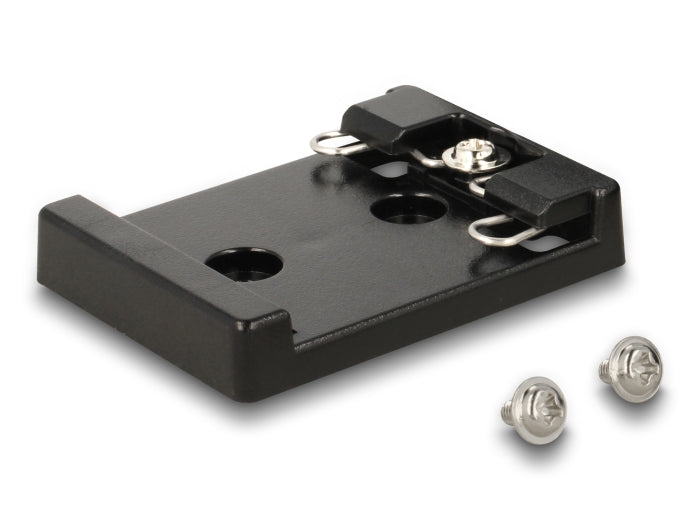

• 1 x Halterung für 35 mm Hutschiene
• Betriebstemperatur: -35 °C ~ 65 °C
• Lagerungstemperatur: -40 °C ~ 85 °C
• Relative Luftfeuchtigkeit: 5 - 95 % (nicht kondensierend)
• Gehäuse: Kunststoff
• Gewicht: ca. 90 g
• Maße (LxBxH): ca. 104 x 54 x 23 mm

Spezifikation des Stromanschlusses
• 1 x 2 Pin Terminalblock
