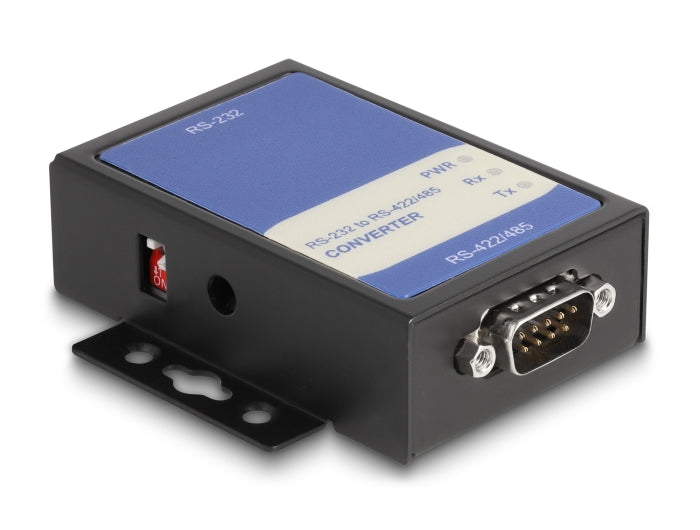

Delock Konverter 1 x RS-232 zu 1 x RS-422/485 mit 15 kV ESD Schutz Netzteil 240 V

Der RS-232 zu RS-422/485 Konverter von Delock überträgt Daten zwischen Geräten mit Standard RS-232 oder RS-422/485 Anschluss und ist für Feldbussysteme geeignet. Mit seinem robusten Metallgehäuse bietet der Konverter unterschiedliche Befestigungsmöglichkeiten und schützt vor Störungen durch elektrostatische Entladungen (ESD).

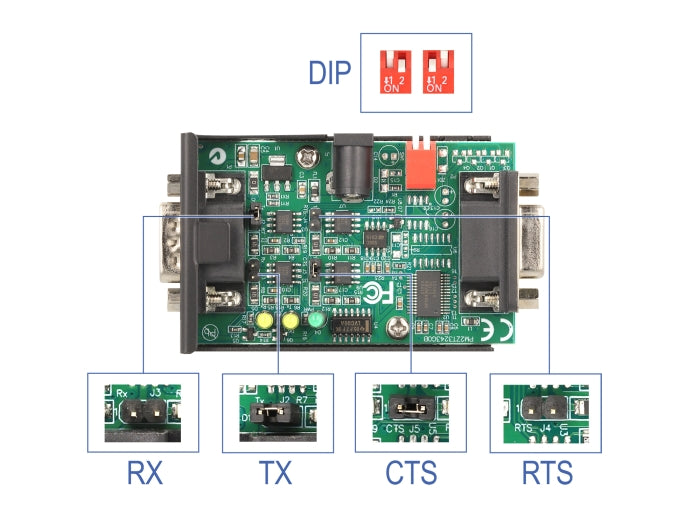

Abschlusswiderstände
Interne Abschlusswiderstände können mit Pfostensteckern ab- oder zugeschaltet werden.

Option RS-232 Verlängerung
Zwei RS-232 zu RS-422/485 Konverter können direkt miteinander verbunden werden und bieten damit als RS-232 Verlängerung eine Reichweite von bis zu 1200 m.

Technische Daten

• Anschlüsse:

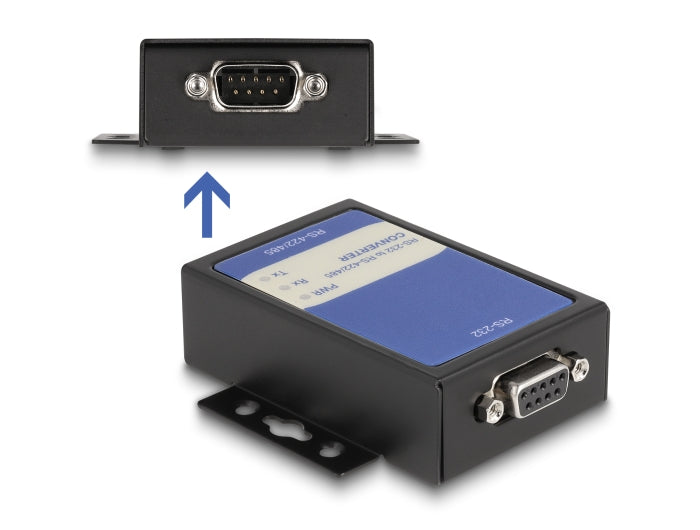

1 x Seriell RS-232 D-Sub 9 Pin Buchse mit Muttern
1 x Seriell RS-422/485 D-Sub 9 Pin Stecker mit Muttern
• Modi
2 Draht RS-485 (automatische Erkennung)
4 Draht RS-422/485 (automatische Erkennung)
4 Draht RS-422 (fix eingestellt)
4 Draht RS-422/485 mit RTS/CTS Option
• 2 x DIP Schalter: Modi Einstellung
• Abschlusswiderstände: RS-422/485 und RTS/CTS
• Automatische Erkennung und Umschaltung zwischen RS-422 und RS-485
• Automatische Erkennung der Datentransferrate bis zu 921,6 Kbps
• ±15 kV ESD Absicherung auf allen Signal Pins
• 3 x LED Anzeige (RX/TX/PWR)
• Betriebstemperatur: 0 °C ~ 60 °C
• Lagerungstemperatur: -10 °C ~ 70 °C
• Relative Luftfeuchtigkeit: 5 - 90 % (nicht kondensierend)
• Gehäusematerial: Metall
• Maße (LxBxH): ca. 84,6 x 50,0 x 23,0 mm

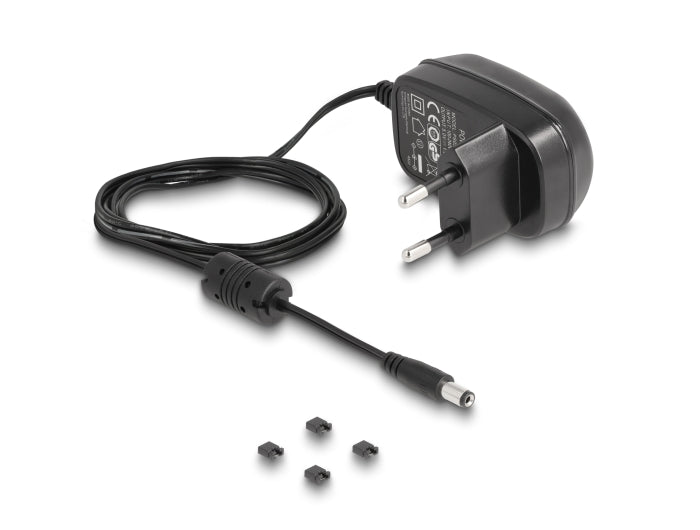

Netzteilspezifikation
• Eingang: AC 100 ~ 240 V / 50 ~ 60 Hz / 0,5 A
• Ausgang: 5,0 V / 1,0 A / 5,0 W
• Masse außen, Plus innen
• Maße:
innen: ø ca. 2,1 mm
außen: ø ca. 5,5 mm
• Kabellänge: ca. 153 cm
