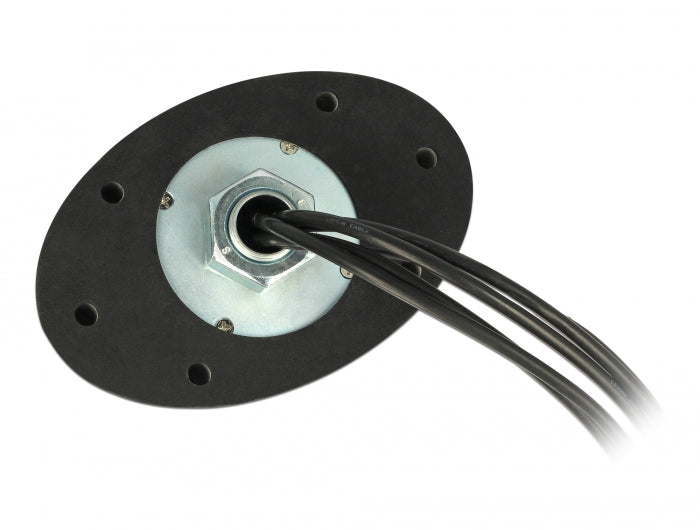

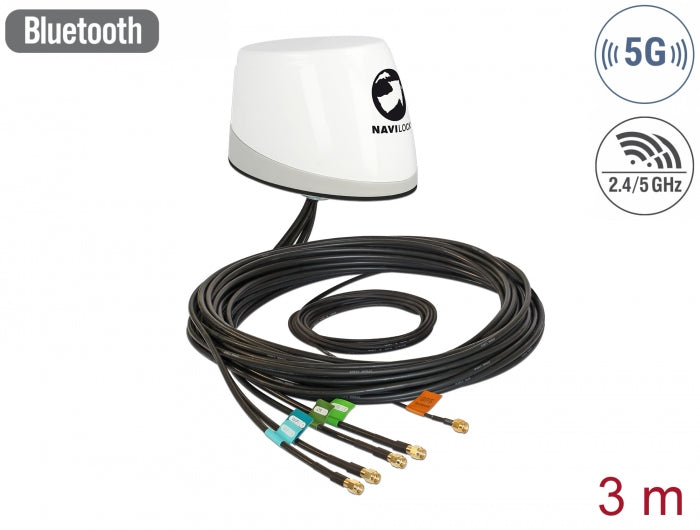

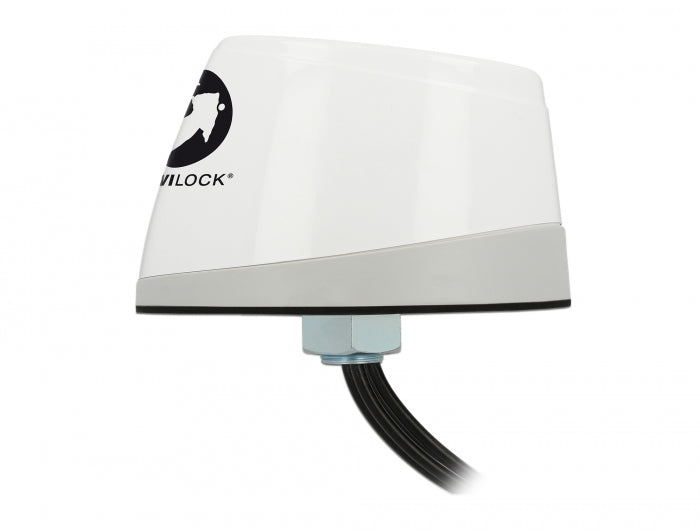

Navilock NL-400 Multiband GNSS 5G LTE-MIMO WLAN-MIMO IEEE 802.11 ac/a/h/b/g/n Antenne 5 x RP-SMA omnidirektional Dachmontage outdoor

Diese hochwertige Multiband Antenne besteht aus fünf physisch getrennten Sende- und Empfangseinheiten. Die GNSS Patchantenne empfängt die Signale der Globalen Navigations Satelliten Systeme GPS, GALILEO und GLONASS. Zwei PCB Antennen arbeiten im MIMO Betrieb in allen gängigen 5G und LTE Bändern. Zwei weitere PCB Antennen im MIMO Betrieb decken den WLAN Bereich im Dualband vollständig ab. Weiterhin ist diese Multiband Antenne in der Lage, GSM, UMTS, Bluetooth, Z-Wave und ZigBee Signale zu übertragen. Die NL-400 eignet sich auf Grund ihrer robusten Outdooreigenschaften hervorragend für den rauen Alltag in den Bereichen Transportwesen, Forst- und Landwirtschaft, Bauwesen sowie im maritimen Bereich. Sie ist wasserdicht, stoßgeschützt und im erweiterten Temperaturbereich einsetzbar. Die NL-400 liefert und übermittelt Signale unter allen Umständen zuverlässig, schnell und genau.

5G der neue Mobilfunkstandard
5G wird anders als seine Vorgänger LTE (4G) und UMTS (3G) mehr und breitere Frequenzspektren nutzen.
Der 5G-Standard verspricht mehr Durchsatz, Kapazität und eine niedrige Latenz.

Technische Daten

• Anschlüsse: 5 x RP-SMA Stecker
• GNSS GPS GALILEO GLONASS:
Frequenzbereich:
GPS, GALILEO: L1, 1,5754200 GHz GLONASS: G1, 1,6025625 ~ 1,6155000 GHz
Gewinn: 4 dBi
VSWR: < 2
Impedanz: 50 Ohm
Polarisation: RHCP
• LNA GNSS:
Frequenzbereich:
GPS, GALILEO: L1, 1,5754200 GHz GLONASS: L1, 1,6025625 ~ 1,6155000 GHz
Gewinn: 30 dBi
Betriebsspannung: 3,3 ~ 5,0 V
Stromaufnahme: 17 mA
VSWR: < 2
Impedanz: 50 Ohm
Polarisation: linear
Kabeltyp: RG-174
Kabeldämpfung:
2,4 GHz: 2,06 dB pro Meter
6,0 GHz: 3,45 dB pro Meter
• 5G LTE MIMO:
Frequenzbereich:
698 - 960 MHz
1,710 - 2,170 GHz
2,500 - 2,600 GHz
3,400 - 3,800 GHz
GSM / UMTS / ZigBee / Z-Wave / LoRa
Gewinn: 3,4 - 4 dBi
Sendeleistung: 5 W
VSWR: < 3
Impedanz: 50 Ohm
Polarisation: linear
Kabeltyp: CFD200
Kabeldämpfung:
2,4 GHz: 0,55 dB pro Meter
5,7 GHz: 0,86 dB pro Meter
• WLAN MIMO Dualband
Frequenzbereich:
2,400 - 2,483 GHz
5,150 - 5,850 GHz
Bluetooth/ ZigBee
Gewinn: 4 dBi
Sendeleistung: 1 W
VSWR: < 3
Impedanz: 50 Ohm
Polarisation: linear
Kabeltyp: CFD200
Kabeldämpfung:
2,4 GHz: 0,55 dB pro Meter
5,7 GHz: 0,86 dB pro Meter
• Betriebstemperatur: -40°C - 80°C
• Gehäusematerial: PC-540 PC/ABS Alloy
• Kabellänge: 3 m
• Kabelfarbe: schwarz
• Schutzklasse: IP67
• Maße (LxBxH): ca. 160 x 106 x 102 mm
