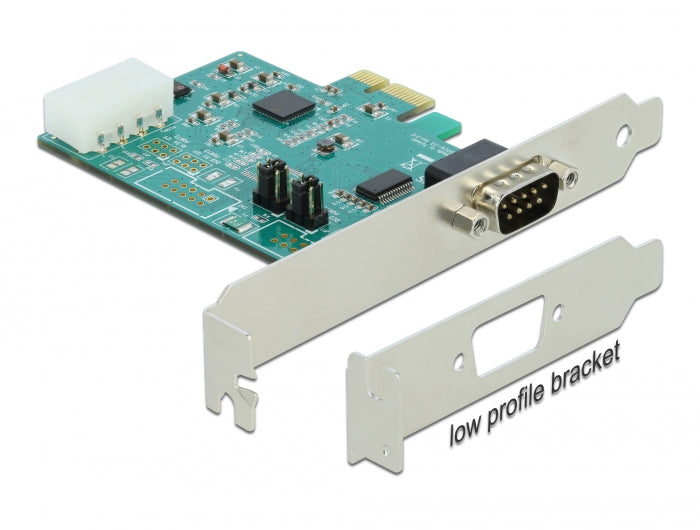

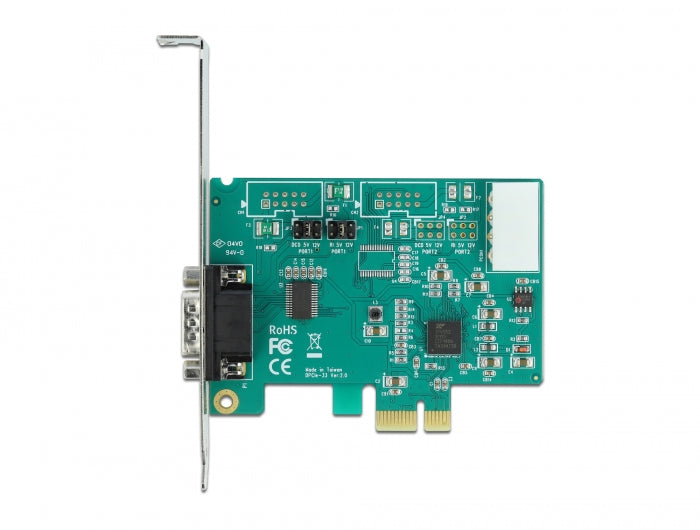

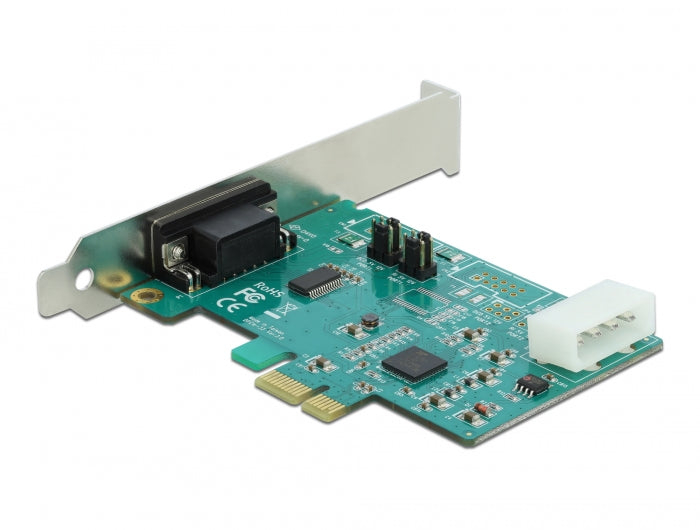

Delock PCI Express x1 Karte zu 1 x Seriell RS-232 High Speed 921K mit Spannungsversorgung

Die Delock PCI Express Karte erweitert Ihr System um einen externen High Speed RS-232 Anschluss. Nutzen Sie diese Karte für Anwendungen wie Messwerterfassung, Maschinensteuerung, Automatisierung, Entwicklung oder Kommunikation. Durch den umfangreichen Überspannungsschutz und den erweiterten Temperaturbereich ist diese Karte auch im industriellen Bereich einsetzbar. Angeschlossene Geräte können optional mit einer Spannung von 5 V oder 12 V versorgt werden.

Technische Daten

• Chipsatz: Exar 17V352
• Anschlüsse:
extern:
1 x Seriell RS-232 D-Sub 9 Pin Stecker
intern:
1 x PCI Express x1, V2.0
1 x 4 Pin Molex Stromanschluss
• Baudrate: bis zu 921.6 Kb/s
• Kompatibel mit 16C550 UART
• FIFO 256 Byte
• Data bit: 5, 6, 7, 8
• Stop bit: 1, 1.5, 2
• Parität: None, Even, Odd, Space, Mark
• Flow Control: RTS / CTS, XON / XOFF
• Einstellbare Spannungsversorgung 5 V / 12 V an RI auf Pin 9 und DCD auf PIN 1
• Elektrische Leistung pro Port: 2,5 Watt (5 V / 0,5 A)
• Elektrische Leistung pro Port: 6 Watt (12 V / 0,5 A)

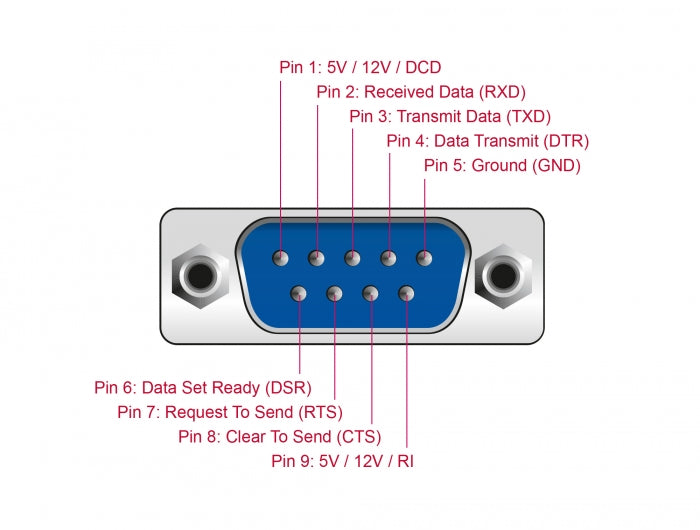

• Signale: DCD/12V/5V, TxD, RxD, RTS, CTS, DTR, DSR, GND, RI/12V/5V
• Betriebstemperatur: -30 °C ~ +75 °C
• Lagerungstemperatur: -40 °C ~ +85 °C
• Relative Feuchtigkeit max. 95 % (nicht kondensierend)
• 15 kV ESD Absicherung für alle Signale
• I/O Adressen und IRQ werden durch das System zugewiesen
