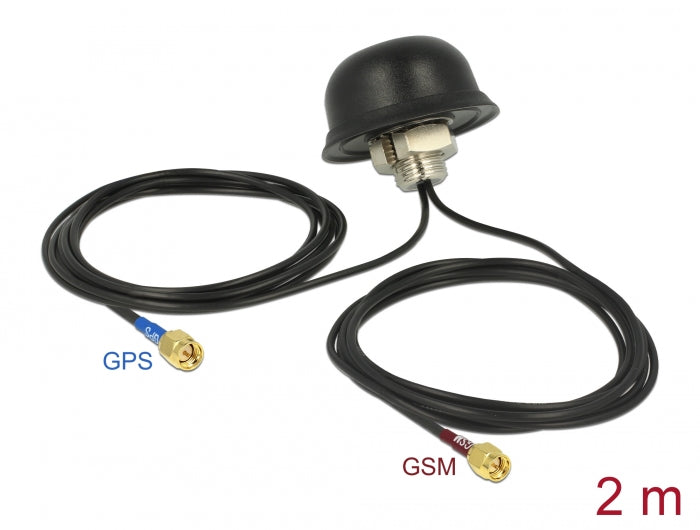

Navilock Multiband GNSS GSM UMTS LTE SMA 28 dBi / 5 dBi Antenne 2 x 2 m RG-174 omnidirektional Dachmontage outdoor

Diese Navilock Multiband Antenne besitzt zwei physisch getrennte Sende- und Empfangseinheiten. Die GPS Patchantenne empfängt die Signale des Global Navigation Satellite System GPS. Eine PIFA Antenne für GSM / UMTS / LTE ist für das Senden und Empfangen in diesen Bereichen zuständig.
Die Multiband Antenne eignet sich durch ihre Outdooreigenschaften hervorragend für den rauen Alltag in den Bereichen Transportwesen, Forst- und Landwirtschaft, Bauwesen sowie im maritimen Bereich. Sie ist wasserdicht, stoßgeschützt und im erweiterten Temperaturbereich einsetzbar.

Technische Daten

• Anschlüsse: 2 x SMA Stecker
• GPS:
Frequenzbereich:
GPS: L1, 1,57542 GHz
Antennengewinn: 5 dBi
VSWR: 1,5
Impedanz: 50 Ohm
Polarisation: RHCP
• LNA GPS:
Frequenzbereich:
GPS: L1, 1,57542 GHz
Gewinn: 28 dBi
Betriebsspannung: 2,2 - 5,0 V
Stromaufnahme: 5 - 15 mA
VSWR: 2,0
Impedanz: 50 Ohm
• LTE GSM UMTS:
Frequenzbereich:
0,824 - 0,960 GHz
1,710 - 2,170 GHz
LTE Band: 1-3/ 5-6/ 8-10/ 19/ 33-37/ 39
GSM / UMTS / ZigBee / Z-Wave
Antennengewinn: 2 dBi
Impedanz: 50 Ohm
Polarisation: linear
VSWR: 2,0
• Betriebstemperatur: -40 °C ~ 85 °C
• Gehäusematerial: ABS
• Schutzklasse: IP67

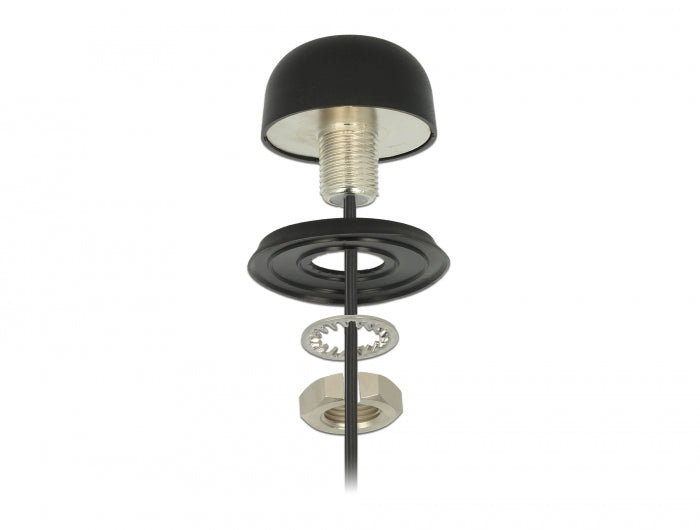

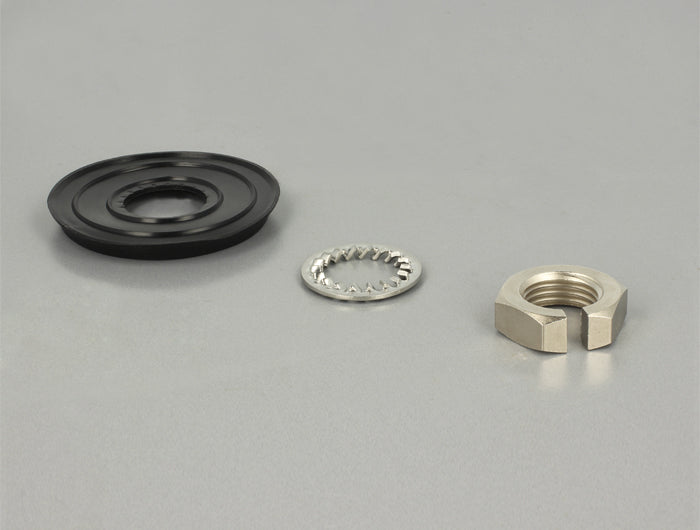

• Schraubmontage:
Lochdurchmesser: 20 mm
• Farbe: schwarz
• Maße (ØxH): ca. 68,0 x 54,5 mm
• Kabelart: koaxial
• Kabeltyp: RG-174
• Kabelfarbe: schwarz
• Kabeldämpfung:
1,5 dBi @ 1,5 GHz pro Meter
• Kabeldurchmesser: ca. 2,7 mm
• Kabellänge inkl. Anschlüsse: ca. 2 m
