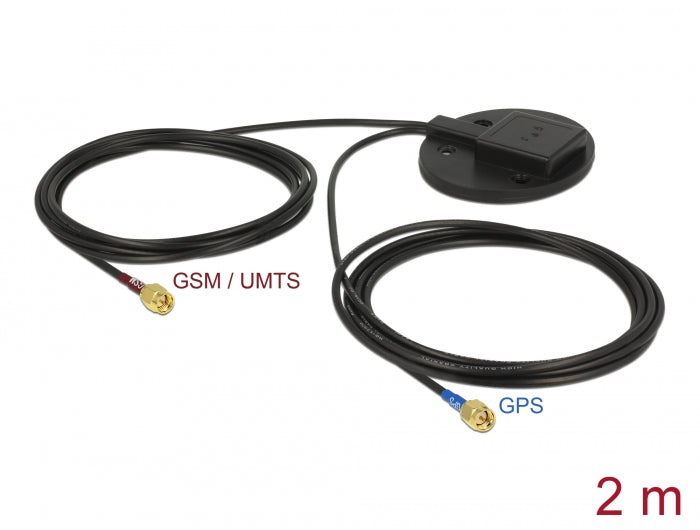

Navilock Multiband GNSS UMTS GSM LTE SMA 28 dBi / 2 dBi Antenne 2 x 2 m RG-174 omnidirektional Montageplatte

Diese Navilock Multiband Antenne besitzt zwei physisch getrennte Sende- und Empfangseinheiten. Die GPS Patchantenne empfängt die Signale des Global Navigation Satellite System GPS. Eine PIFA Antenne für GSM / UMTS / LTE ist für das Senden und Empfangen in diesen Bereichen zuständig.

Technische Daten

• Anschlüsse: 2 x SMA Stecker
• GPS:
Frequenzbereich:
GPS: L1, 1,57542 GHz
Antennengewinn: 3 dBi
VSWR: 1,5
Impedanz: 50 Ohm
Polarisation: RHCP
• LNA GPS:
Frequenzbereich:
GPS: L1, 1,57542 GHz
Gewinn: 28 dBi
Rauschmaß: 1,5 dB
Betriebsspannung: 2,2 - 5,0 V
Stromaufnahme: 5 - 15 mA
Impedanz: 50 Ohm
• LTE GSM UMTS:
Frequenzbereich:
0,824 - 0,960 GHz
1,710 - 2,170 GHz
LTE Band: 1-6/ 8-10/ 19/ 25/ 33-37/ 39
GSM / UMTS / ZigBee / Z-Wave
Antennengewinn: 2 dBi
Impedanz: 50 Ohm
Polarisation: linear
VSWR: 2,0
• Betriebstemperatur: -40 °C ~ 85 °C
• Gehäusematerial: ABS
• Schutzklasse: keine
• Schraubmontage
• Farbe: schwarz
• Maße (ØxH): ca. 72 x 14 mm
• Kabelart: koaxial
• Kabeltyp: RG-174
• Kabelfarbe: schwarz
• Kabeldämpfung:
1,5 dBi @ 1,5 GHz pro Meter
• Kabeldurchmesser: ca. 2,7 mm
• Kabellänge inkl. Anschlüsse: ca. 2 m
