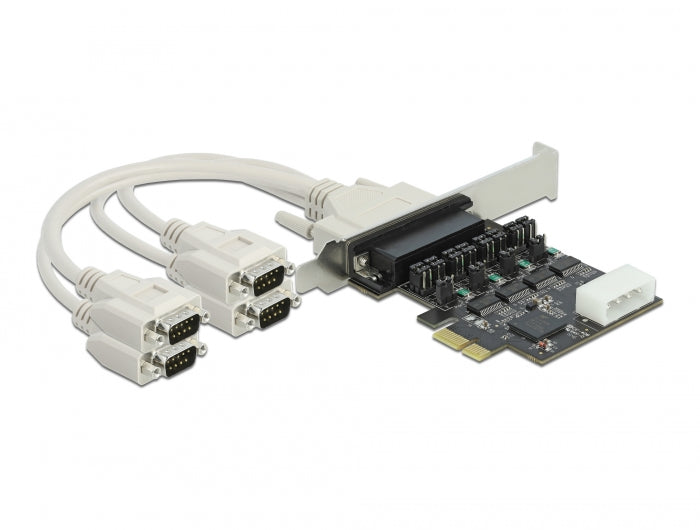

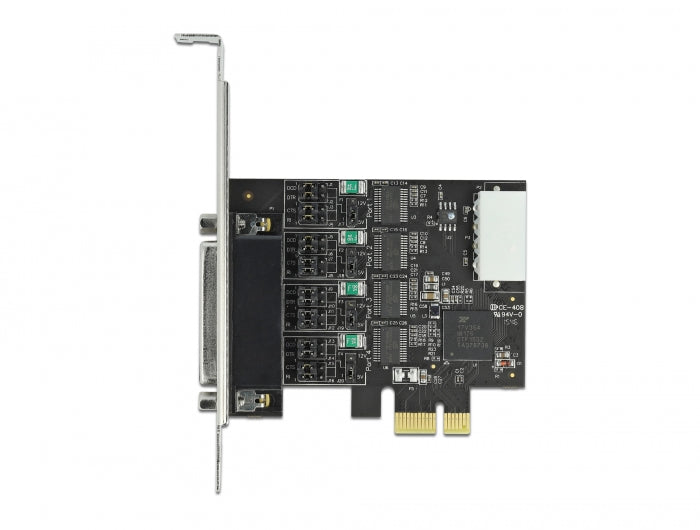

Delock PCI Express x1 Karte zu 4 x Seriell RS-232 mit Spannungsversorgung 5 V / 12 V

Die PCI Express Karte von Delock erweitert den PC um vier externe serielle Ports.

Optionale Spannungsversorgungen via RS-232

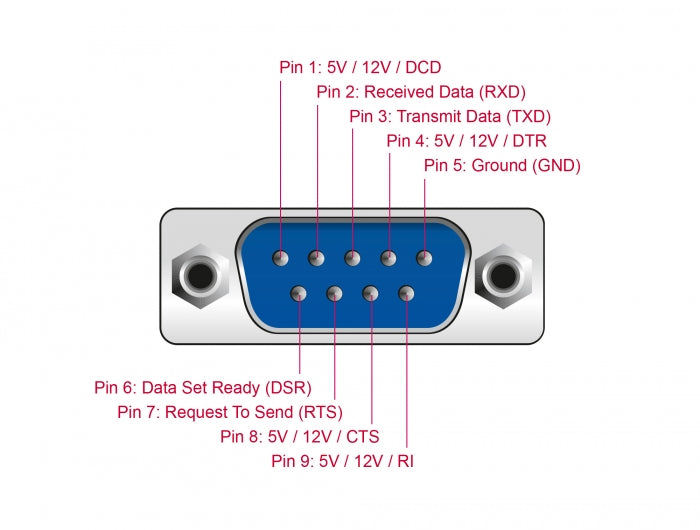

Angeschlossene Geräte können optional mit einer Spannung von 5 V oder 12 V versorgt werden. Dafür stehen an den RS-232 Ports jeweils folgende vier Ausgänge zur Verfügung: Pin 1 (DCD), Pin 4 (DTR), Pin 8 (CTS) und Pin 9 (RI).

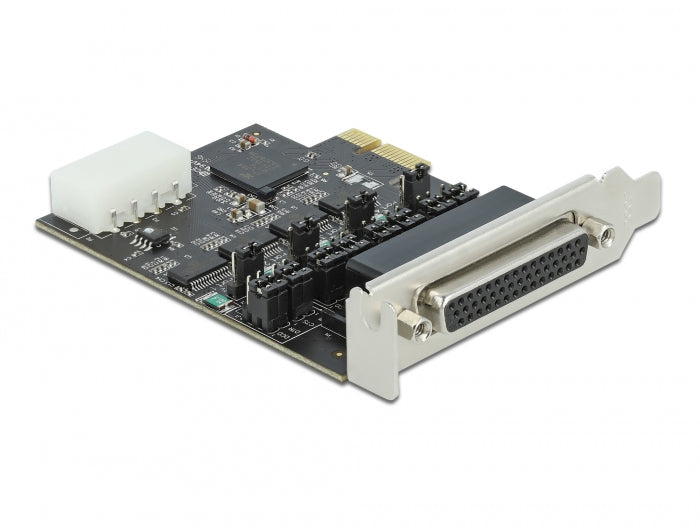

Low Profile Formfaktor
Mit Hilfe der im Lieferumfang enthaltenen Low Profile Blende kann die PCI Express Karte auch in einen Mini-PC eingebaut werden.

Technische Daten

• Anschlüsse:
intern:
1 x PCI Express x1, V2.0
1 x Stromanschluss 4 Pin Molex Stecker
extern: 1 x DB44 Buchse
Anschlusskabel: DB44 Stecker > 4 x Seriell RS-232 DB9 Stecker
• Chipsatz: MaxLinear 17V354
• Kompatibel mit 16C550 UART
• Datentransferrate bis zu 230,4 Kbps
• Datenbits: 5, 6, 7, 8
• Stopbits: 1, 1,5, 2
• Paritätsbit: gerade, ungerade, keine, markiert, leer
• FIFO: 256 Byte
• ±15 kV ESD Absicherung auf allen Signal Pins
• 5 V oder 12 V Spannung individuell für jeden Port durch Jumper einstellbar (Pin 1/4/8/9)
• Elektrische Leistung pro Port: max. 7,5 Watt (5 V / 1,5 A)
• Elektrische Leistung pro Port: max. 18 Watt (12 V / 1,5 A)
• I/O Adressen und IRQ werden durch das BIOS zugewiesen
• Maße (LxB): ca. 80 x 55 mm
