Delock PCI Express x1 Karte zu 2 x Seriell RS-422/485 mit 15 kV ESD Schutz

Die PCI Express Karte von Delock erweitert den PC um zwei externe Serielle RS-422/485 Ports. Es können Geräte, wie z. B. Scanner, Protokoll-Konverter, POS-Systeme, Infrarot -, IoT - Geräte etc. und unterschiedliche Modi verwendet werden.
Die PCIe Karte unterstützt an beiden Anschlüssen den 2- und 4-Draht Betrieb sowohl für RS-422 als auch für RS-485 Geräte. Zudem lassen sich optional die integrierten Abschlusswiderstände aktivieren und damit unerwünschte Signalstörungen vermeiden.

RS-422 oder RS-485 Einstellung

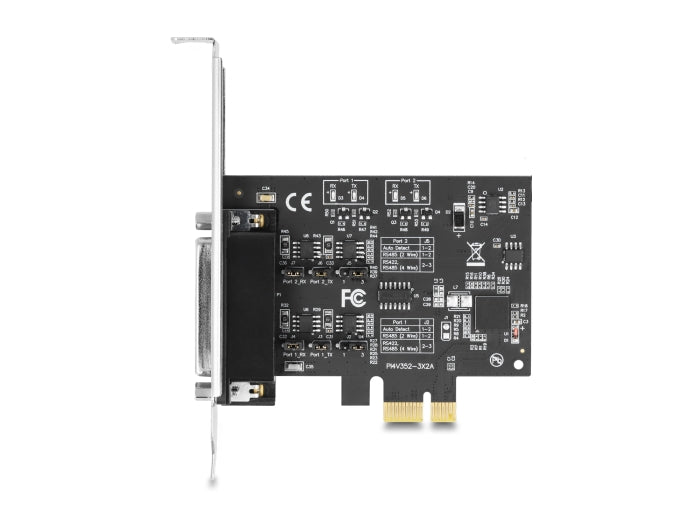

Die Einstellungen erfolgen mit den Jumpern auf der PCIe Karte und bieten die Modi Auto Detect, RS-422 und RS-485 4-Draht vollduplex und den RS-485 2-Draht halbduplex Betrieb.

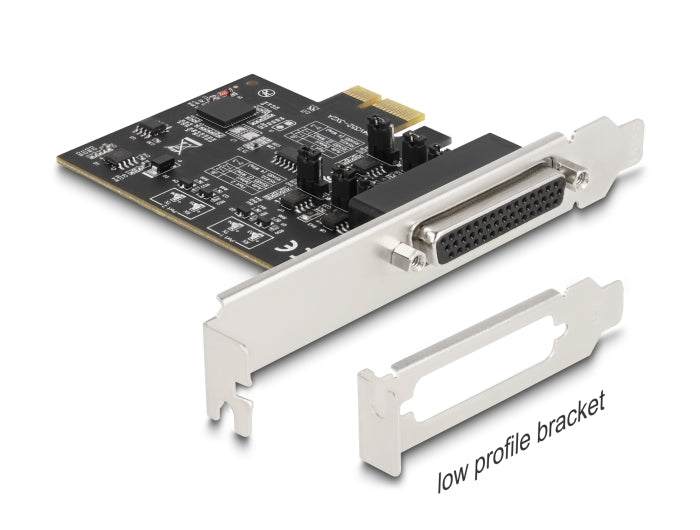

Low Profile Formfaktor
Mit Hilfe der im Lieferumfang enthaltenen Low Profile Blende kann die PCI Express Karte auch in einen Mini-PC eingebaut werden.

Technische Daten

• Anschlüsse:

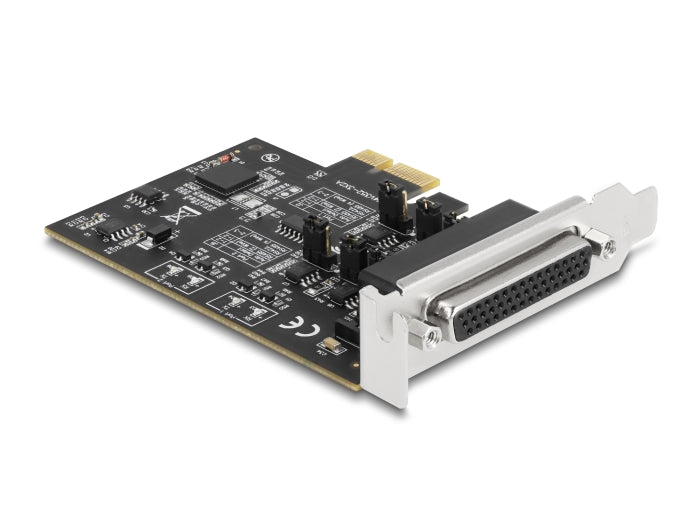

extern: 1 x DB44 Buchse

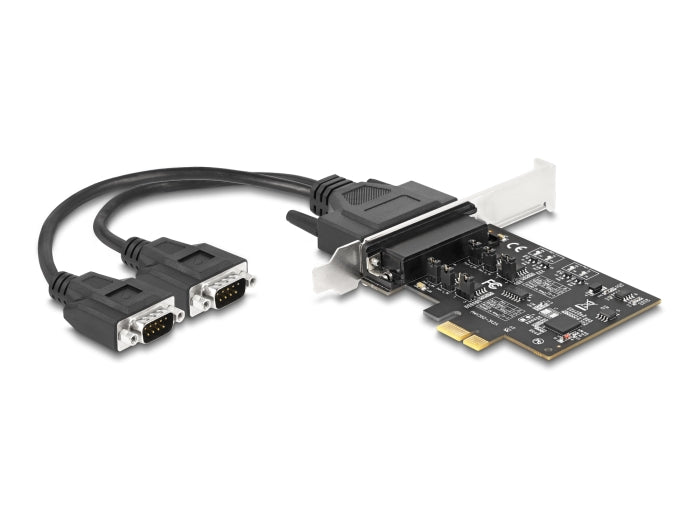

Anschlusskabel: DB44 Stecker > 2 x Seriell RS-422/485 DB9 Stecker
intern: 1 x PCI Express x1, V2.0
• Chipsatz: MaxLinear XR17V352, SP3078E
• Datentransferrate bis zu 1 Mbps
• FIFO: 256 Byte
• Kompatibel mit 16C550 UART
• Datenbit: 5, 6, 7, 8
• Stopbit: 1, 1,5, 2
• Paritätsbit: gerade, ungerade, keine, markiert, leer
• Flusskontrolle: XON / XOFF, RTS / DTR, CTS / DSR
• RS-485 automatische halbduplex Datenflusskontrolle
• Schutz vor offenen, kurzgeschlossenen oder terminierten Eingängen
• Status LEDs: TX, RX
• ±15 kV ESD Absicherung auf allen Signal Pins (HBM)
• ±15 kV IEC 61000-4-2 Air Gap Discharge
• ±8 kV IEC 61000-4-2 Contact Discharge
• I/O Adressen und IRQ werden durch das BIOS zugewiesen
• Optionaler Abschlusswiderstand 120 Ohm
