Delock Mini PCIe I/O PCIe full size 1 x Parallel, 2 x Seriell RS-232 mit Spannungsversorgung 5 V / 12 V

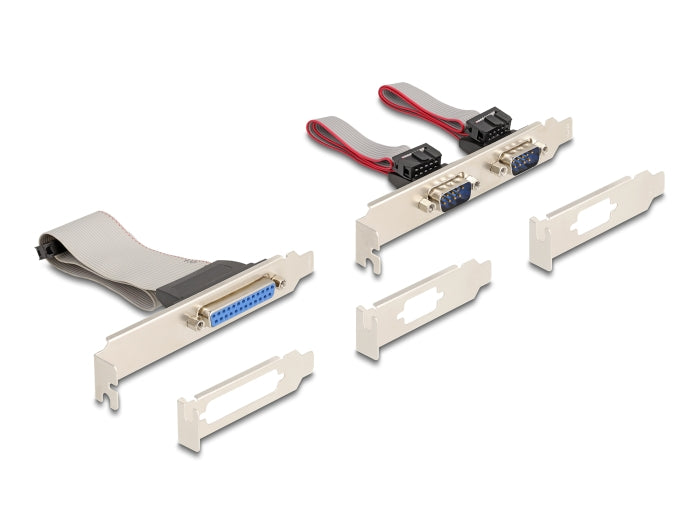

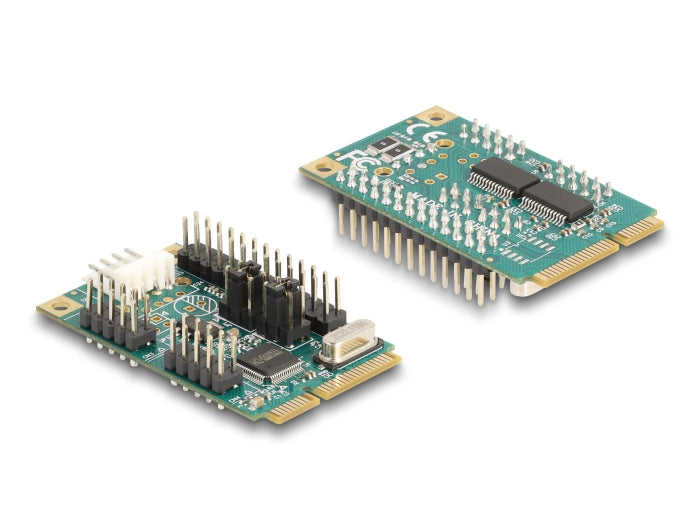

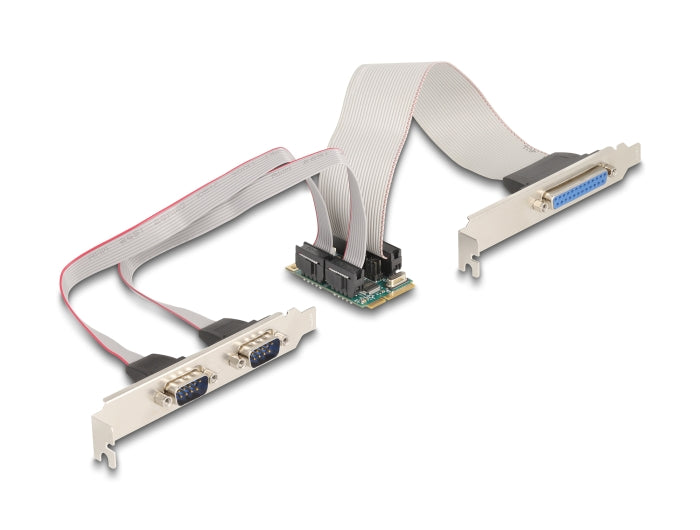

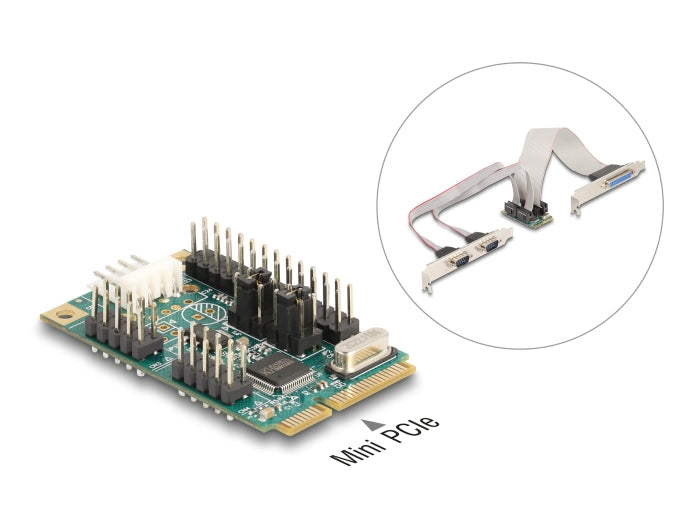

Durch dieses Mini PCIe Modul von Delock erhalten Sie zwei serielle und eine parallele Schnittstelle, die Sie über das Slotblech nach außen führen können. Sie können an den Adapter verschiedene serielle und parallele Geräte wie z.B. Drucker, Scanner, Modem etc. anschließen.

Optionale Spannungsversorgungen via RS-232
Angeschlossene Geräte können optional mit einer Spannung von 5 V oder 12 V versorgt werden.

Technische Daten

• Anschlüsse:
extern:
2 x Seriell D-Sub 9 Pin Stecker
1 x Parallel D-Sub 25 Pin Buchse
intern:
1 x Mini PCI Express, Rev. 1.2
2 x 10 Pin Pfostenstecker
1 x 26 Pin Pfostenstecker
1 x Floppy 4 Pin Stecker
• Chipsatz: WCH382L
• Formfaktor: Mini PCIe full size
• Serielle Spezifikation:
• Datentransferrate bis zu 460,8 Kbps
• FIFO: 2 x 256 Byte
• Datenbits: 5, 6, 7, 8
• Stopbits: 1, 2
• Paritätsbit: gerade, ungerade, keine, markiert, leer
• Flusskontrolle: keine, Hardware RTS / CTS, Software XON / XOFF
• Signale: DCD, TxD, RxD, RTS, CTS, DTR, DSR, GND, RI/12V/5V
• Jumper zur Einstellung RI oder 5 V / 12 V am Pin 9
• Elektrische Leistung pro Port: max. 20 Watt (5 V / 4 A)
• Elektrische Leistung pro Port: max. 48 Watt (12 V / 4 A)
• Parallel Spezifikation:
• Datentransferrate bis zu 1 Mbps
• SPP, PS2, EPP, ECP kompatibel zu IEEE 1284
• Kabellänge inkl. Anschlüsse: ca. 25 cm
• Maße (LxBxH): ca. 51 x 30 x 10 mm
