UNTERFLURBEHÄLTER BAUFIX 50 MIT BODENABLAUF, OHNE PUMPE

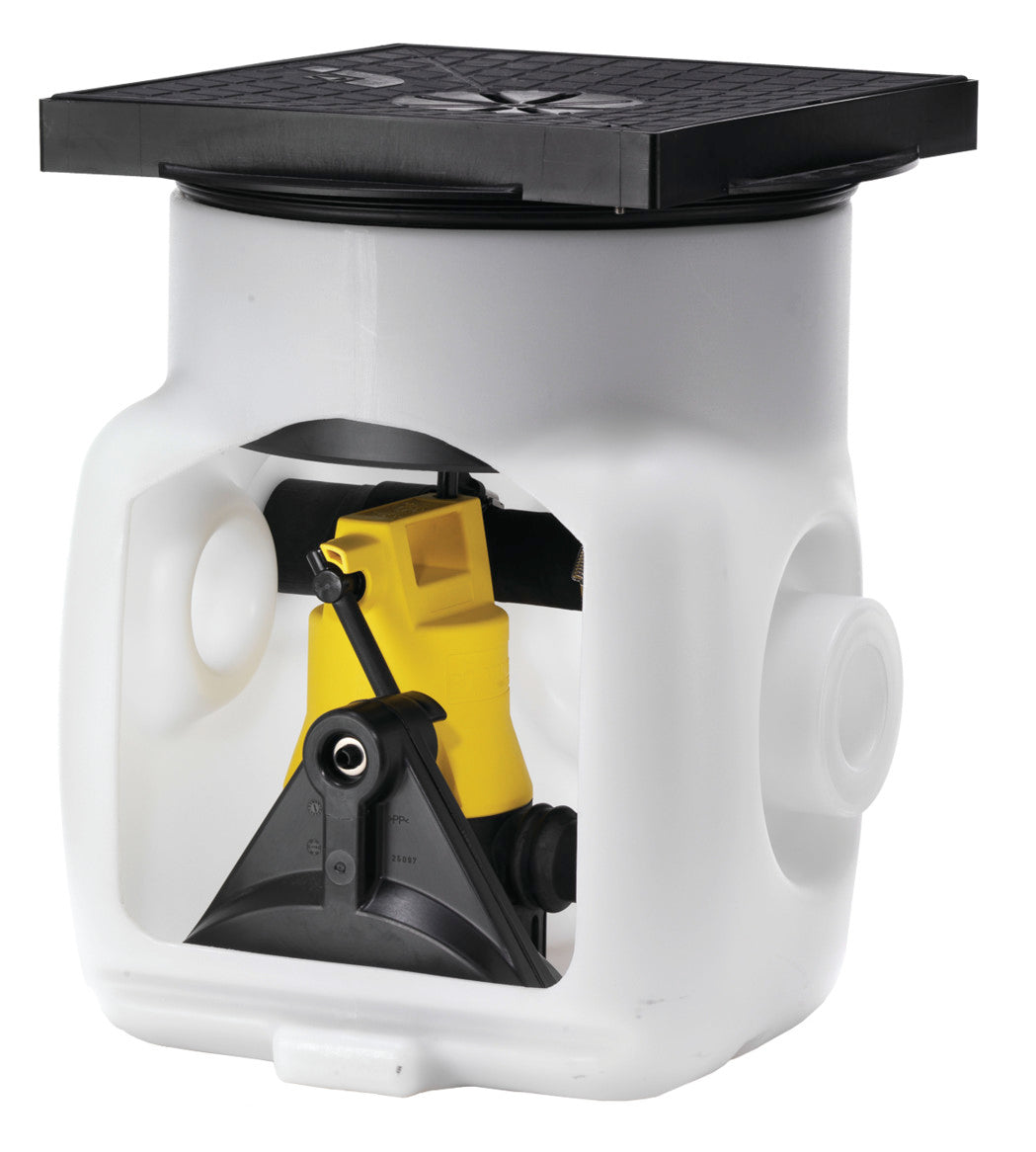

"Pentair Jung Pumpen BAUFIX 50 UNTERFLURBEHÄLTER Der Baufix 50 ist ein kompakter Sammelbehälter zum Einbau in Grundplatten oder in Kellersohlen. In Verbindung mit der Tauchmotorpumpe U3KS / U3KS spezial eignet er sich zur Entwässerung von häuslichem Schmutzwasser aus Waschtischen, Spülbecken, Duschen und Waschmaschinen in Keller- oder Waschräumen. Der Bodenablauf in der Abdeckung des Behälters schützt vor größeren Überschwemmungen am Einbauort. Die Einleitung von Abwasser aus Toiletten- und Urinalanlagen ist nicht zulässig. Ohne Einschalarbeiten wird der druckstabile Behälter in der Grube versetzt, die Leitungen angeschlossen und der Behälter bündig einbetoniert. Der Einbau im grundwassergefährdeten Bereich ist nur mit Zusatzmaßnahmen (wasserdichte Betonschalung) zulässig, da die Verbindung PE-Beton nicht dicht gegen drückendes Wasser ist. Der angeformte Behälterhals ermöglicht in Verbindung mit dem höhenverstellbaren und drehbaren Abdeckrahmen aus Kunststoff eine optimale Angleichung an das Bodenniveau am Einbauort. Die Einbautiefe des Behälters kann dementsprechend zwischen 45-71 cm variieren. Die Anordnung der Kombizuläufe im unteren Teil des Behälters ermöglicht auch den Einsatz in flachen Gruben. Die werkseitig montierte Rückschlagklappe verhindert ein Zurücklaufen des Abwassers aus der Druckleitung in den Behälter. Der serienmäßige Geruchsverschluss unterbindet unangenehme Geruchsbelästigungen. Die Schraubschelle mit Flügelschraube im Behälter sorgt für geringen Aufwand bei Einbau und Wartung der Pumpe. Für größere Einbautiefen oder leistungsstärkere Pumpen bieten sich Baufix 100 und Baufix 200 an. Die Anlage entspricht den Forderungen der EN 12050. Einbaumaße: Höhe: 445-600 mm Breite: 417 mm Einbautiefe mind.: 445-600 mm Höhe Kombistutzen DN 50/100: 180 mm Höhe Druckstutzen DN 32: 225 mm Höhe Lüftungsstutzen DN 70: 210 mm Niveauausgleich des Rahmens bis 100 mm serienmäßig möglich. Gewicht: ca. 8 kg Der Einbau im grundwassergefährdeten Bereich ist nur mit Zusatzmaßnahmen (wasserdichte Betonschalung) zulässig, da die Verbindung PE-Beton nicht dicht gegen drückendes Wasser ist."

Downloads

• Datenblatt
• Montageanleitung

Du hast offene Fragen oder brauchst Hilfe?

Wir sind uns sicher, unsere Hilfe-Seite wird Dir weiterhelfen. Dort findest Du Informationen um uns zu kontaktieren und die relevanten Antworten auf häufig gestelle Fragen.

Nicht fündig geworden? Schreibe uns eine Nachricht im Chat.

Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung. Weitere Informationen zum Installationshinweis gemäß § 13 NAV.
