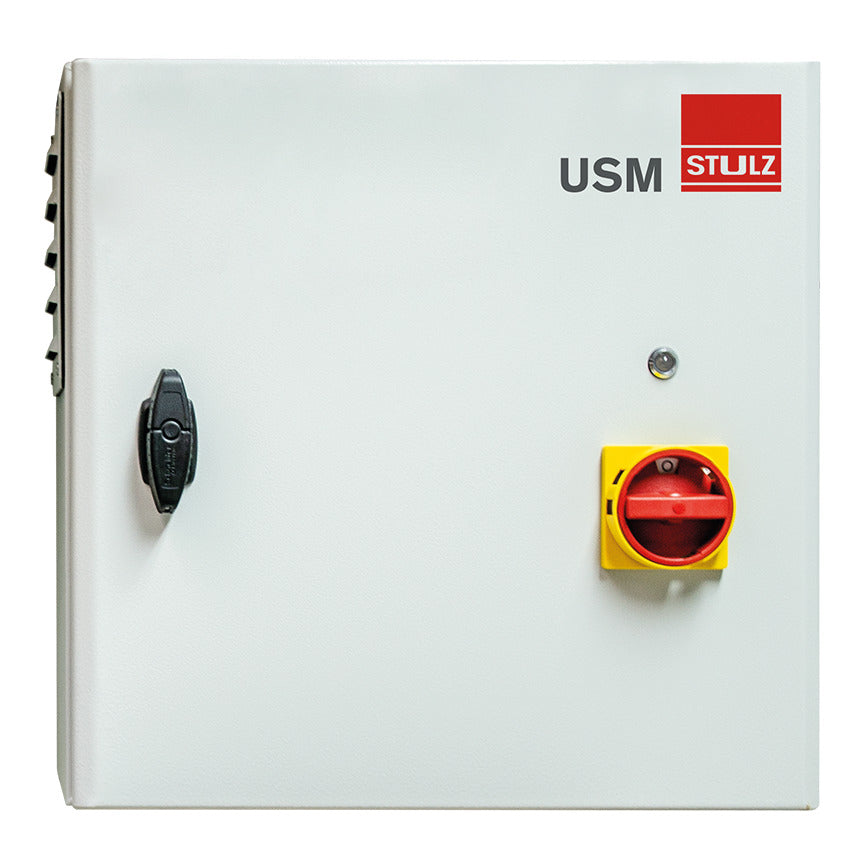

Schaltkasten USM505A

Anschlussfertiger USM Schaltschrank mit integrierter SPS-Steuerung mit Klarte...
230V / 1-phasig / 50 Hz
Gewicht 18 kg

Stulz | SKU: USM505A | EAN: 4255788420144

2.584,02 €

inkl. MwSt. zzgl. Versand

Die Ökodesign-Richtlinie (ErPD)

Die Ökodesign-Richtlinie (Energy-related Products Directive) stellt hohe Anforderungen an Produkte mit Energieverbrauch. Sie zielt darauf ab, den Energieverbrauch und die Umweltauswirkungen von Produkten über ihren gesamten Lebenszyklus zu minimieren.

Saisonale Effizienzwerte

Die Effizienzwerte werden saisonal bewertet (SEER für Kühlen, SCOP für Heizen). Diese berücksichtigen reale Betriebsbedingungen über eine gesamte Saison — nicht nur Spitzenleistungen unter Laborbedingungen.

Gesetzlicher Hinweis gemäß EU-Verordnung 2024/573:
Die Inbetriebnahme von Split-Klimageräten darf nur von zertifizierten Fachbetrieben durchgeführt werden. Der Käufer erklärt mit dem Kauf, dass er das erworbene Klimagerät ausschließlich von einem entsprechend zertifizierten Kälte-Klima-Fachbetrieb installieren und in Betrieb nehmen lässt.

Dieses Klimagerät enthält fluorierte Kältemittel. Die Installation und Inbetriebnahme darf ausschließlich durch einen zertifizierten Kälte-Klima-Fachbetrieb erfolgen.

Was darf ich selbst machen? Was nur der Fachbetrieb?

✔ Das darfst du selbst:
• Wanddurchbruch bohren und Kernlochbohrung vorbereiten
• Kabelkanal / Leitungsschacht verlegen
• Wandkonsole / Halterung für das Außengerät montieren
• Kondensat-Ablaufschlauch verlegen (ohne Kältemittel-Kontakt)
• Innengerät an der Wandhalterung befestigen (mechanisch)

✘ Nur durch zertifizierten Fachbetrieb:
• Kältemittelleitungen anschließen (Bördeln, Vakuumieren, Befüllen)
• Kältemittelkreislauf in Betrieb nehmen
• Elektrischer Festanschluss (NAV § 13 Abs. 2)
• Dichtigkeitsprüfung durchführen
• Inbetriebnahmeprotokoll erstellen

Rechtsgrundlage: F-Gase-Verordnung (EU) 2024/573, ChemKlimaschutzV, NAV § 13 Abs. 2. Verstöße können mit Bußgeldern bis zu 50.000 € geahndet werden. Siehe auch unsere AGB § 11 — Kältemittel-Klausel.

Fragen? Schreib uns an info@justfyx.com

Beschreibung

Fabrikat: Stulz
Typ: USM505
Kurzbeschreibung: Anschlussfertiger USM
Schaltschrank mit integrierter SPS-
Steuerung mit Klartext-Display
entwickelt für die
Ultraschallbefeuchter-Serie BNB und ENS.
Die SPS-Steuerung enthält eine von Stulz
entwickelte Betriebssoftware, die es
ermöglicht, eine präzise Regelung
umzusetzen. Die SPS-Steuerung arbeitet
vollautomatisch. Die SPS-Steuerung zeigt
alle relevanten Betriebsdaten und -
faktoren übersichtlich als Textmeldung
im Display. Es lassen sich insgesamt 6
Betriebsarten realisieren. Jede gewählte
Betriebsart wird ausgewertet und zur
Leistungsanpassung an das
Halbleiterrelais weitergegeben. Das
Halbleiterrelais arbeitet verschleißfrei
und steuert die zu befeuchtende Leistung
pulsweitmodulierend an. Als Option, zur
Einhaltung von bestimmten
Hygieneanforderungen, besteht die
Möglichkeit, über die SPS-Steuerung ein
Magnetventil anzusteuern. Die
entsprechenden Klemmen und Verdrahtung
sind serienmäßig implementiert. Zur
Wasserqualitätsüberwachung, kann als
Option das Leitfähigkeits-Messkit an
den Master-Schaltschrank angeschlossen
werden. Wird der Grenzwert
überschritten, leitet die SPS-Steuerung
die Spülung ein.
Maximale Anschlussleistung: 500 W
Sprachversion: Deutsch und Englisch
Abmessungen Schaltkasten (HxBxT):
400x400x210 mm
Farbe Schaltkasten: 7035 RAL
Gewicht: 18 kg
Spannungsversorgung: 230/1/50 V/Ph/Hz
Spannungsversorgung Sekundär: 48/1/50
V/Ph/Hz

Spezifikationen

Fabrikat: Stulz

Typ: USM505

Kurzbeschreibung: Anschlussfertiger USM Schaltschrank mit integrierter SPS-Steuerung mit Klartext-Display entwickelt für die Ultraschallbefeuchter-Serie BNB und ENS. Die SPS-Steuerung enthält eine von Stulz entwickelte Betriebssoftware, die es ermöglicht, eine präzise Regelung umzusetzen. Die SPS-Steuerung arbeitet vollautomatisch. Die SPS-Steuerung zeigt alle relevanten Betriebsdaten und -faktoren übersichtlich als Textmeldung im Display. Es lassen sich insgesamt 6 Betriebsarten realisieren. Jede gewählte Betriebsart wird ausgewertet und zur Leistungsanpassung an das Halbleiterrelais weitergegeben. Das Halbleiterrelais arbeitet verschleißfrei und steuert die zu befeuchtende Leistung pulsweitmodulierend an. Als Option, zur Einhaltung von bestimmten Hygieneanforderungen, besteht die Möglichkeit, über die SPS-Steuerung ein Magnetventil anzusteuern. Die entsprechenden Klemmen und Verdrahtung sind serienmäßig implementiert. Zur Wasserqualitätsüberwachung, kann als Option das Leitfähigkeits-Messkit an den Master-Schaltschrank angeschlossen werden. Wird der Grenzwert überschritten, leitet die SPS-Steuerung die Spülung ein.

Maximale Anschlussleistung: 500 W

Sprachversion: Deutsch und Englisch

Abmessungen Schaltkasten (HxBxT): 400x400x210 mm

Farbe Schaltkasten: 7035 RAL

Gewicht: 18 kg

Spannungsversorgung: 230/1/50 V/Ph/Hz

Spannungsversorgung Sekundär: 48/1/50 V/Ph/Hz
