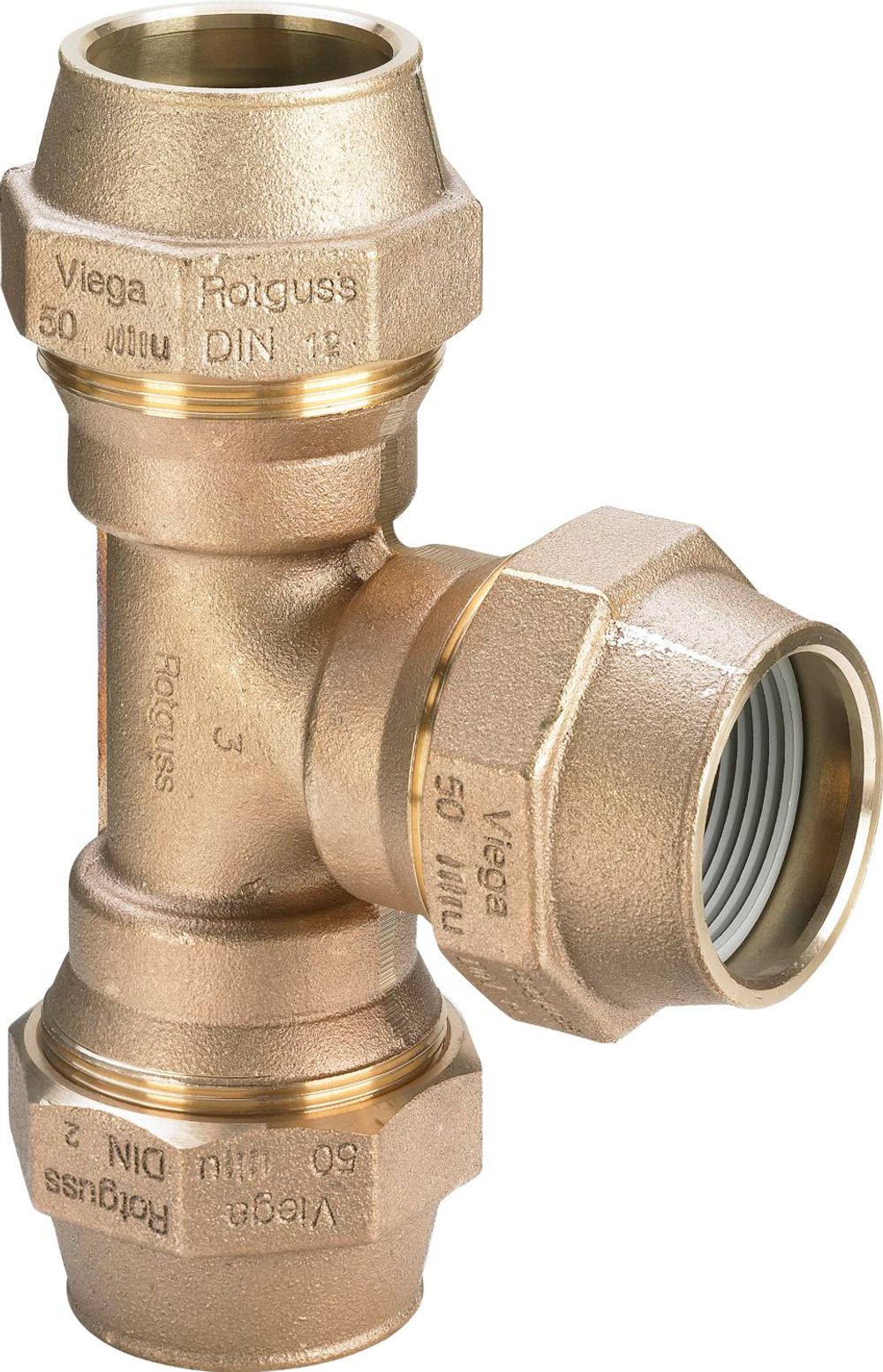

Viega Maxiplex-T-Stück, d 20mm Rotguss Modell 9051, 276119

Viega Maxiplex-T-Stück, d 20mm Rotguss Modell 9051, 276119

SW [mm] = Schlüsselweite

SW [mm] = Schlüsselweite

Allgemein

Klemmringverbindersystem aus kor­ro­si­ons­be­stän­di­gem Rotguss für Kunststoffrohre. Zulässige Rohrarten PE 80/100/100RC, PE-​Xa und PVC-​U. Hohe Zugfestigkeit durch gezahnten Klemmring aus glasfaserverstärktem Kunststoff. Hohe Sicherheit durch getrennte Dicht- und Klemmfunktion. Ausgleich von Rohrunebenheiten durch Dicht­element. Bei Mehrfachverwendung muss der Klemmring erneuert werden (Zubehör). Geeignet für erdverlegte, kommunale Trink­was­ser­ver­sor­gungs­lei­tun­gen.

Dicht­elemente

EPDM (Ethylen-​Propylen-​Dien-​Kautschuk), schwarz, vormontiert

Sonderanwendungen

PVC-​Druckrohre mit Rotguss-​Klemmring (Zubehör)

Werkstoffe Verbinder

Rotguss: CuSn4Zn6Pb3-C-​GS

Allgemein

Klemmringverbindersystem aus kor­ro­si­ons­be­stän­di­gem Rotguss für Kunststoffrohre. Zulässige Rohrarten PE 80/100/100RC, PE-​Xa und PVC-​U. Hohe Zugfestigkeit durch gezahnten Klemmring aus glasfaserverstärktem Kunststoff. Hohe Sicherheit durch getrennte Dicht- und Klemmfunktion. Ausgleich von Rohrunebenheiten durch Dicht­element. Bei Mehrfachverwendung muss der Klemmring erneuert werden (Zubehör). Geeignet für erdverlegte, kommunale Trink­was­ser­ver­sor­gungs­lei­tun­gen.

Dicht­elemente

EPDM (Ethylen-​Propylen-​Dien-​Kautschuk), schwarz, vormontiert

Sonderanwendungen

PVC-​Druckrohre mit Rotguss-​Klemmring (Zubehör)

Werkstoffe Verbinder

Rotguss: CuSn4Zn6Pb3-C-​GS

Anbohr­armaturen

Ermöglichen die Verbindung der Hausanschlussleitung an drucklose und unter Druck stehende Versorgungsleitungen. Zulässige Rohrarten PE-​HD, PE-​X und PVC-​U.

Betriebsbedingungen Trinkwasser-​Installationen

Betriebstemperatur max. 25 °C / 77 °F Betriebsdruck max. 1,6 MPa / 16 bar / 232 PSI Der maximale Betriebsdruck und die maximale Temperatur sind abhängig von der eingesetzten Rohrart und dem Anwendungsfall und sind im Einzelfall zu prüfen.

Anbohr­armaturen

Ermöglichen die Verbindung der Hausanschlussleitung an drucklose und unter Druck stehende Versorgungsleitungen. Zulässige Rohrarten PE-​HD, PE-​X und PVC-​U.

Betriebsbedingungen Trinkwasser-​Installationen

Betriebstemperatur max. 25 °C / 77 °F Betriebsdruck max. 1,6 MPa / 16 bar / 232 PSI Der maximale Betriebsdruck und die maximale Temperatur sind abhängig von der eingesetzten Rohrart und dem Anwendungsfall und sind im Einzelfall zu prüfen.

• Anschluss: Maxiplex
• Modell: 9051
• Material: Rotguss
• Anwendung: Trinkwasser
• d: 20
• Z1 [mm]: 18
• Z2 [mm]: 18
• Z3 [mm]: 18
• L1 [mm]: 68
• L2 [mm]: 68
• L3 [mm]: 68
• SW [mm]: 41
• Anschluss: Maxiplex
• Modell: 9051
• Material: Rotguss
• Anwendung: Trinkwasser
• d: 20
• Z1 [mm]: 18
• Z2 [mm]: 18
• Z3 [mm]: 18
• L1 [mm]: 68
• L2 [mm]: 68
• L3 [mm]: 68
• SW [mm]: 41

Einsatzbereiche

• Trinkwasser

Einsatzbereiche

• Trinkwasser

• Rotguss
• Verschraubungen

Ausstattung

• Rotguss
• Verschraubungen

Ausstattung
