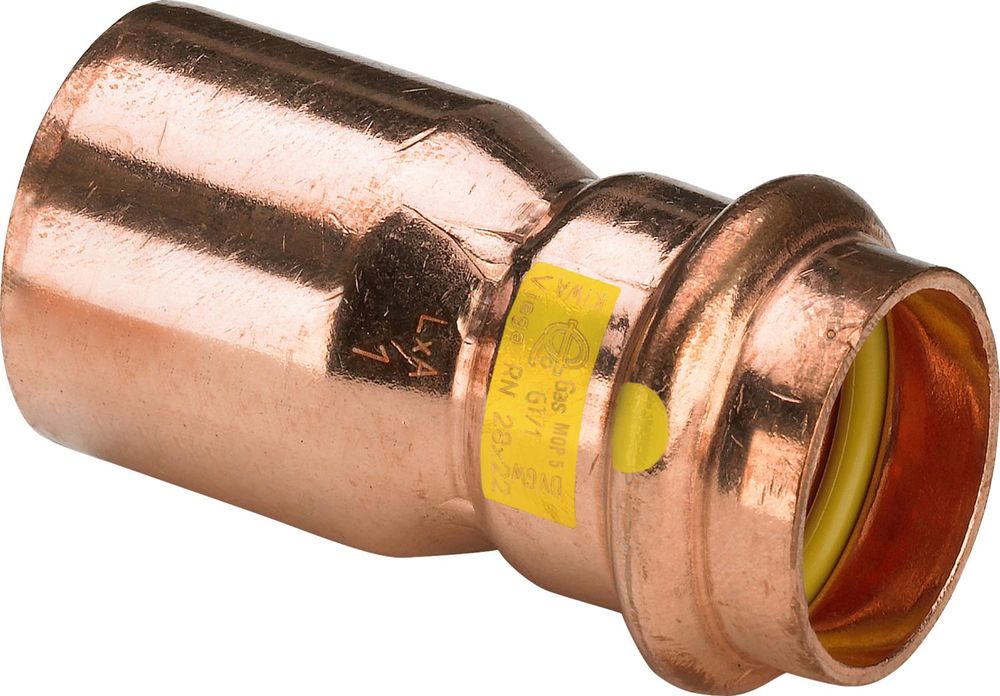

Viega Profipress G-Reduzierstück, d1 28, d2 22 Kupfer Modell 2615.1, 346607

Viega Profipress G-Reduzierstück, d1 28, d2 22 Kupfer Modell 2615.1, 346607

Allgemein

Strömungsoptimiertes Pressverbindersystem aus Kupfer (99,9 % Cu-​DHP), Rotguss oder Siliziumbronze für Kupferrohre. Pressverbinder zum Schutz des Dicht­elements mit zylindrischer Rohrführung ausgestattet. Pressverbinder ab d64,0 mit Edelstahlschneidring zur Sicherstellung der mechanischen Belastbarkeit der Verbindung. Die Presskraft liegt vor und hinter dem Dicht­elementesitz an. Geeignet für Auf- und Unterputz-​Installationen von Steigleitungen und Etagen-​Installationen.

Dicht­elemente

HNBR (hydrierter Acrylnitrilbutadien-​Kautschuk), gelb, vormontiert

Betriebsbedingungen Gas- und Flüssiggas-​Installationen

Betriebstemperatur -20 °C bis +70 °C (-4 °F bis +158 °F) Betriebsdruck max. 0,5 MPa / 5 bar / 72,5 PSI Betriebsdruck bei HTB-​Anforderung 650 °C (1202 °F)/30 Minuten max. 0,1 MPa (1 bar; 14,5 PSI)

Werkstoffe Verbinder

Kupfer: 99,9 % Cu-​DHP Rotguss: CC499K Siliziumbronze: CC246E / CuSi4Zn9MnP

Allgemein

Strömungsoptimiertes Pressverbindersystem aus Kupfer (99,9 % Cu-​DHP), Rotguss oder Siliziumbronze für Kupferrohre. Pressverbinder zum Schutz des Dicht­elements mit zylindrischer Rohrführung ausgestattet. Pressverbinder ab d64,0 mit Edelstahlschneidring zur Sicherstellung der mechanischen Belastbarkeit der Verbindung. Die Presskraft liegt vor und hinter dem Dicht­elementesitz an. Geeignet für Auf- und Unterputz-​Installationen von Steigleitungen und Etagen-​Installationen.

Dicht­elemente

HNBR (hydrierter Acrylnitrilbutadien-​Kautschuk), gelb, vormontiert

Betriebsbedingungen Gas- und Flüssiggas-​Installationen

Betriebstemperatur -20 °C bis +70 °C (-4 °F bis +158 °F) Betriebsdruck max. 0,5 MPa / 5 bar / 72,5 PSI Betriebsdruck bei HTB-​Anforderung 650 °C (1202 °F)/30 Minuten max. 0,1 MPa (1 bar; 14,5 PSI)

Werkstoffe Verbinder

Kupfer: 99,9 % Cu-​DHP Rotguss: CC499K Siliziumbronze: CC246E / CuSi4Zn9MnP

Pressverbinder mit SC‑Contur

Versehentlich nicht verpresste Verbindungen fallen bei der Dichtheitsprüfung sofort auf. Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen mit Druckluft oder Inertgasen: min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI

Betriebsbedingungen Heizöl- und Dieselkraftstoff-⁠Installationen

Betriebstemperatur max. 40 °C / 104 °F Betriebsdruck -0,05 bis +0,5 MPa (-0,5 bis +5 bar / -7,25 bis +72,5 PSI)

Pressverbinder mit SC‑Contur

Versehentlich nicht verpresste Verbindungen fallen bei der Dichtheitsprüfung sofort auf. Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen mit Druckluft oder Inertgasen: min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI

Betriebsbedingungen Heizöl- und Dieselkraftstoff-⁠Installationen

Betriebstemperatur max. 40 °C / 104 °F Betriebsdruck -0,05 bis +0,5 MPa (-0,5 bis +5 bar / -7,25 bis +72,5 PSI)

• Anschluss: Profipress G
• Modell: 2615.1
• Material: Kupfer
• Anwendung: Gas, Heizöl/Dieselkraftstoff
• d1: 28
• d2: 22
• Z [mm]: 30
• L [mm]: 53
• Anschluss: Profipress G
• Modell: 2615.1
• Material: Kupfer
• Anwendung: Gas, Heizöl/Dieselkraftstoff
• d1: 28
• d2: 22
• Z [mm]: 30
• L [mm]: 53

Einsatzbereiche

• Erdgas/Flüssiggas
• Heizöl/Dieselkraftstoff (d12–54)

Einsatzbereiche

• Erdgas/Flüssiggas
• Heizöl/Dieselkraftstoff (d12–54)

• Kupfer
• Einsteckende, Press­anschluss

Ausstattung

• Kupfer
• Einsteckende, Press­anschluss

Ausstattung
