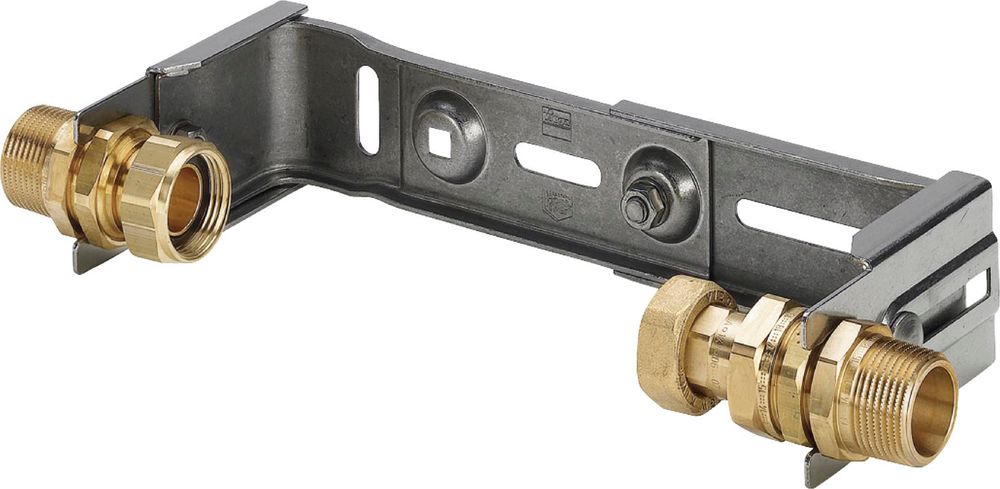

Viega Geopress Easytop-Wasserzählerbügel, Q3 16, Qn 10, R1 11/2 Rotguss oder Siliziumbronze, Edelstahl Modell 2230.70, 554439

Viega Geopress Easytop-Wasserzählerbügel, Q3 16, Qn 10, R1 11/2 Rotguss oder Siliziumbronze, Edelstahl Modell 2230.70, 554439

Q3 = Dauerdurchfluss Qn = Nenndurchfluss Qn = Nenndurchfluss Z1min [mm] = Z-​Maß minimal Z1max [mm] = Z-​Maß maximal Z2min [mm] = Z-​Maß minimal Z2max [mm] = Z-​Maß maximal L1min [mm] = Länge minimal L1max [mm] = Länge maximal L2min [mm] = Länge minimal L2max [mm] = Länge maximal L3min [mm] = Länge minimal L3max [mm] = Länge maximal SW1 [mm] = Schlüsselweite SW2 [mm] = Schlüsselweite SW3 [mm] = Schlüsselweite SW4 [mm] = Schlüsselweite SW5 [mm] = Schlüsselweite SW6 [mm] = Schlüsselweite

Q3 = Dauerdurchfluss Qn = Nenndurchfluss Qn = Nenndurchfluss Z1min [mm] = Z-​Maß minimal Z1max [mm] = Z-​Maß maximal Z2min [mm] = Z-​Maß minimal Z2max [mm] = Z-​Maß maximal L1min [mm] = Länge minimal L1max [mm] = Länge maximal L2min [mm] = Länge minimal L2max [mm] = Länge maximal L3min [mm] = Länge minimal L3max [mm] = Länge maximal SW1 [mm] = Schlüsselweite SW2 [mm] = Schlüsselweite SW3 [mm] = Schlüsselweite SW4 [mm] = Schlüsselweite SW5 [mm] = Schlüsselweite SW6 [mm] = Schlüsselweite

• Anschluss: Geopress
• Modell: 2230.70
• Material: Rotguss oder Siliziumbronze, Edelstahl
• Anwendung: Trinkwasser, Warmwasser, Nahwärmeversorgung, Geothermie, Regenwasser
• Q3: 16
• Qn: 10
• R1: 1½
• R2: 1½
• G: 2
• Z1min [mm]: 200
• Z1max [mm]: 300
• Z2min [mm]: 402
• Z2max [mm]: 502
• L1min [mm]: 315
• L1max [mm]: 425
• L2min [mm]: 135
• L2max [mm]: 195
• L3min [mm]: 173
• L3max [mm]: 233
• B [mm]: 79
• SW1 [mm]: 66
• SW2 [mm]: 65
• SW3 [mm]: 70
• SW4 [mm]: 67
• SW5 [mm]: 50
• SW6 [mm]: 70
• Anschluss: Geopress
• Modell: 2230.70
• Material: Rotguss oder Siliziumbronze, Edelstahl
• Anwendung: Trinkwasser, Warmwasser, Nahwärmeversorgung, Geothermie, Regenwasser
• Q3: 16
• Qn: 10
• R1: 1½
• R2: 1½
• G: 2
• Z1min [mm]: 200
• Z1max [mm]: 300
• Z2min [mm]: 402
• Z2max [mm]: 502
• L1min [mm]: 315
• L1max [mm]: 425
• L2min [mm]: 135
• L2max [mm]: 195
• L3min [mm]: 173
• L3max [mm]: 233
• B [mm]: 79
• SW1 [mm]: 66
• SW2 [mm]: 65
• SW3 [mm]: 70
• SW4 [mm]: 67
• SW5 [mm]: 50
• SW6 [mm]: 70

• für Wasser­zähler
• Eingang: Wasser­zählerverschraubung plombierbar, Ausgang: Wasser­zählerverschraubung längenverstellbar
• tiefenverstellbar, einstellbar für waagerechten und senkrechten Wasser­zählereinbau

Ausstattung

Montageplatte Edelstahl Rostfrei, Wasser­zählerverschraubungen (R-​Gewinde nach DIN EN 10226‑1, wasserberührte Teile Rotguss oder Siliziumbronze nach Metall-​Bewertungsgrundlage (UBA)), Befesti­gungsmaterial, Mehrkant

Technische Daten

Betriebsdruck max. 1,6 MPa (PN 16)
mit DVGW-​Prüfzeichen

• für Wasser­zähler
• Eingang: Wasser­zählerverschraubung plombierbar, Ausgang: Wasser­zählerverschraubung längenverstellbar
• tiefenverstellbar, einstellbar für waagerechten und senkrechten Wasser­zählereinbau

Ausstattung

Montageplatte Edelstahl Rostfrei, Wasser­zählerverschraubungen (R-​Gewinde nach DIN EN 10226‑1, wasserberührte Teile Rotguss oder Siliziumbronze nach Metall-​Bewertungsgrundlage (UBA)), Befesti­gungsmaterial, Mehrkant

Technische Daten

Betriebsdruck max. 1,6 MPa (PN 16)
mit DVGW-​Prüfzeichen
