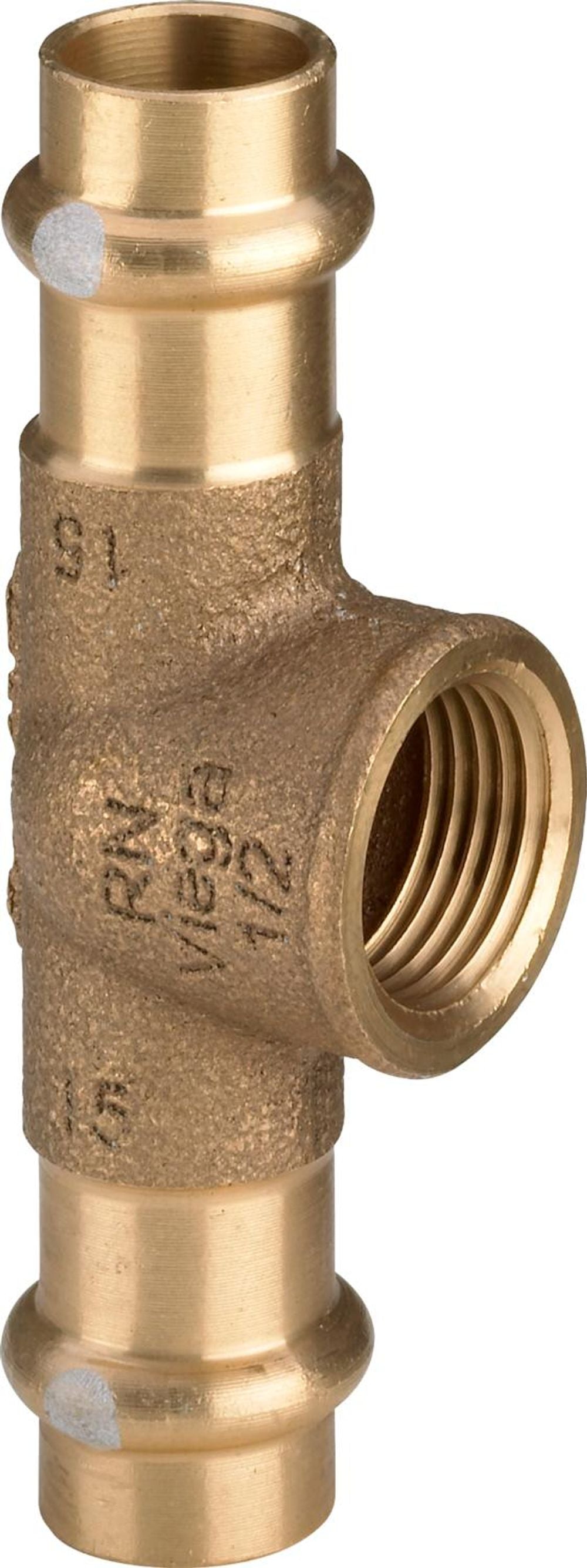

Viega Profipress S-T-Stück, d1 15, Rp 1/2, d2 15 Rotguss oder Siliziumbronze Modell 4517.2, 628635

Viega Profipress S-T-Stück, d1 15, Rp 1/2, d2 15 Rotguss oder Siliziumbronze Modell 4517.2, 628635

SW [mm] = Schlüsselweite

SW [mm] = Schlüsselweite

Allgemein

Strömungsoptimiertes Pressverbindersystem aus Kupfer (99,9 % Cu-​DHP), Rotguss oder Siliziumbronze für Kupferrohre. Pressverbinder zum Schutz des Dicht­elements mit zylindrischer Rohrführung ausgestattet. Die Presskraft liegt vor und hinter dem Dicht­elementesitz an. Geeignet für Auf- und Unterputz-​Installationen von Steigleitungen und Etagen-​Installationen.

Dicht­elemente

FKM (Fluorkarbon-​Kautschuk), mattschwarz, vormontiert Der Einsatz von Profipress S- und Profipress-Verbindern mit FKM-​Dicht­elementen in Trinkwasser- und Gas-​Installationen ist nicht zulässig!

Betriebsbedingungen Solaranlagen (Flach‑/​Vakuumkollektoren)

Betriebstemperatur max. 140 °C / 284 °F; kurzfristig max. 280 °C / 536 °F Betriebsdruck max. 0,6 MPa / 6 bar / 87 PSI

Betriebsbedingungen Niederdruckdampf-​Anlagen

Betriebstemperatur max. 120 °C / 248 °F Betriebsdruck max. 0,1 MPa / 1 bar / 14,5 PSI

Allgemein

Strömungsoptimiertes Pressverbindersystem aus Kupfer (99,9 % Cu-​DHP), Rotguss oder Siliziumbronze für Kupferrohre. Pressverbinder zum Schutz des Dicht­elements mit zylindrischer Rohrführung ausgestattet. Die Presskraft liegt vor und hinter dem Dicht­elementesitz an. Geeignet für Auf- und Unterputz-​Installationen von Steigleitungen und Etagen-​Installationen.

Dicht­elemente

FKM (Fluorkarbon-​Kautschuk), mattschwarz, vormontiert Der Einsatz von Profipress S- und Profipress-Verbindern mit FKM-​Dicht­elementen in Trinkwasser- und Gas-​Installationen ist nicht zulässig!

Betriebsbedingungen Solaranlagen (Flach‑/​Vakuumkollektoren)

Betriebstemperatur max. 140 °C / 284 °F; kurzfristig max. 280 °C / 536 °F Betriebsdruck max. 0,6 MPa / 6 bar / 87 PSI

Betriebsbedingungen Niederdruckdampf-​Anlagen

Betriebstemperatur max. 120 °C / 248 °F Betriebsdruck max. 0,1 MPa / 1 bar / 14,5 PSI

Pressverbinder mit SC‑Contur

Versehentlich nicht verpresste Verbindungen fallen bei der Dichtheitsprüfung sofort auf. Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen: min. Wasserdruck: 0,1 MPa / 1 bar / 14,5 PSI max. Wasserdruck: 0,65 MPa / 6,5 bar / 94,3 PSI min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI

Betriebsbedingungen Fernwärme-​Versorgungsanlagen

Betriebstemperatur max. 140 °C / 284 °F Betriebsdruck max. 1,6 MPa / 16 bar / 232 PSI

Werkstoffe Verbinder

Kupfer: 99,9 % Cu-​DHP Rotguss: CC499K Siliziumbronze: CC246E / CuSi4Zn9MnP

Pressverbinder mit SC‑Contur

Versehentlich nicht verpresste Verbindungen fallen bei der Dichtheitsprüfung sofort auf. Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen: min. Wasserdruck: 0,1 MPa / 1 bar / 14,5 PSI max. Wasserdruck: 0,65 MPa / 6,5 bar / 94,3 PSI min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI

Betriebsbedingungen Fernwärme-​Versorgungsanlagen

Betriebstemperatur max. 140 °C / 284 °F Betriebsdruck max. 1,6 MPa / 16 bar / 232 PSI

Werkstoffe Verbinder

Kupfer: 99,9 % Cu-​DHP Rotguss: CC499K Siliziumbronze: CC246E / CuSi4Zn9MnP

• Anschluss: Profipress S
• Modell: 4517.2
• Material: Rotguss oder Siliziumbronze
• Anwendung: Solaranlagen, Fernwärme-​Versorgungsanlagen, Niederdruckdampf-​Anlagen
• d1: 15
• Rp: ½
• d2: 15
• Z1 [mm]: 19
• Z2 [mm]: 11
• Z3 [mm]: 19
• L1 [mm]: 41
• L2 [mm]: 21
• L3 [mm]: 41
• SW [mm]: nein
• Anschluss: Profipress S
• Modell: 4517.2
• Material: Rotguss oder Siliziumbronze
• Anwendung: Solaranlagen, Fernwärme-​Versorgungsanlagen, Niederdruckdampf-​Anlagen
• d1: 15
• Rp: ½
• d2: 15
• Z1 [mm]: 19
• Z2 [mm]: 11
• Z3 [mm]: 19
• L1 [mm]: 41
• L2 [mm]: 21
• L3 [mm]: 41
• SW [mm]: nein

Einsatzbereiche

• Solaranlagen (Flach‑/​Vakuumkollektoren)
• Fernwärme-​Versorgungsanlagen
• Niederdruckdampf-​Anlagen
• Die Nutzung für Anlagen mit Additiven (z. B. Korrosions- oder Frostschutzmittel im Heizungswasser) oder andere als die beschriebenen Einsatzbereiche ist mit Viega abzustimmen.

Einsatzbereiche

• Solaranlagen (Flach‑/​Vakuumkollektoren)
• Fernwärme-​Versorgungsanlagen
• Niederdruckdampf-​Anlagen
• Die Nutzung für Anlagen mit Additiven (z. B. Korrosions- oder Frostschutzmittel im Heizungswasser) oder andere als die beschriebenen Einsatzbereiche ist mit Viega abzustimmen.

mit SC‑Contur

• Rotguss oder Siliziumbronze
• Pressanschlüsse, Rp‑Gewinde

Ausstattung

Dicht­elemente FKM, Mehrkantmit SC‑Contur

• Rotguss oder Siliziumbronze
• Pressanschlüsse, Rp‑Gewinde

Ausstattung

Dicht­elemente FKM, Mehrkant
