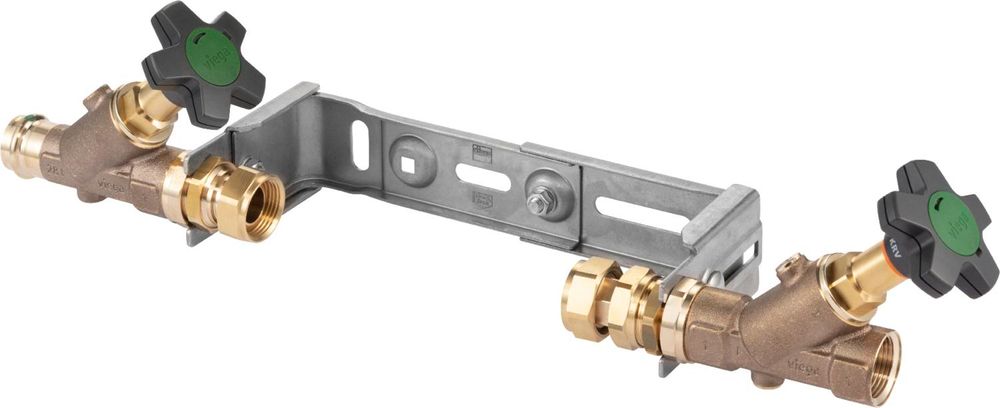

Viega Geopress Easytop-Montageeinheit, Q3 4, Qn 2,5, d 28mm Rotguss oder Siliziumbronze, Edelstahl Modell 2230.12, 629878

Viega Geopress Easytop-Montageeinheit, Q3 4, Qn 2,5, d 28mm Rotguss oder Siliziumbronze, Edelstahl Modell 2230.12, 629878

Q3 = Dauerdurchfluss Qn = Nenndurchfluss Q3 = Dauerdurchfluss Qn = Nenndurchfluss Z1min [mm] = Z-​Maß minimal Z1max [mm] = Z-​Maß maximal Z2min [mm] = Z-​Maß minimal Z2max [mm] = Z-​Maß maximal L1min [mm] = Länge minimal L1max [mm] = Länge maximal L2min [mm] = Länge minimal L2max [mm] = Länge maximal L3min [mm] = Länge minimal L3max [mm] = Länge maximal L4min [mm] = Länge minimal L4max [mm] = Länge maximal SW1 [mm] = Schlüsselweite SW2 [mm] = Schlüsselweite SW3 [mm] = Schlüsselweite

Q3 = Dauerdurchfluss Qn = Nenndurchfluss Q3 = Dauerdurchfluss Qn = Nenndurchfluss Z1min [mm] = Z-​Maß minimal Z1max [mm] = Z-​Maß maximal Z2min [mm] = Z-​Maß minimal Z2max [mm] = Z-​Maß maximal L1min [mm] = Länge minimal L1max [mm] = Länge maximal L2min [mm] = Länge minimal L2max [mm] = Länge maximal L3min [mm] = Länge minimal L3max [mm] = Länge maximal L4min [mm] = Länge minimal L4max [mm] = Länge maximal SW1 [mm] = Schlüsselweite SW2 [mm] = Schlüsselweite SW3 [mm] = Schlüsselweite

• Anschluss: Geopress
• Modell: 2230.12
• Material: Rotguss oder Siliziumbronze, Edelstahl
• Anwendung: Wasserzähler
• Q3: 4
• Qn: 2,5
• d: 28
• Rp: 1
• G: 1
• Z1min [mm]: 105
• Z1max [mm]: 190
• Z2min [mm]: 394
• Z2max [mm]: 479
• L1min [mm]: 438
• L1max [mm]: 523
• L2min [mm]: 205
• L2max [mm]: 290
• L3min [mm]: 94
• L3max [mm]: 144
• L4min [mm]: 129
• L4max [mm]: 179
• L5 [mm]: 52
• SW1 [mm]: 38
• SW2 [mm]: 41
• SW3 [mm]: 24
• H1 [mm]: 116
• H2 [mm]: 30
• Anschluss: Geopress
• Modell: 2230.12
• Material: Rotguss oder Siliziumbronze, Edelstahl
• Anwendung: Wasserzähler
• Q3: 4
• Qn: 2,5
• d: 28
• Rp: 1
• G: 1
• Z1min [mm]: 105
• Z1max [mm]: 190
• Z2min [mm]: 394
• Z2max [mm]: 479
• L1min [mm]: 438
• L1max [mm]: 523
• L2min [mm]: 205
• L2max [mm]: 290
• L3min [mm]: 94
• L3max [mm]: 144
• L4min [mm]: 129
• L4max [mm]: 179
• L5 [mm]: 52
• SW1 [mm]: 38
• SW2 [mm]: 41
• SW3 [mm]: 24
• H1 [mm]: 116
• H2 [mm]: 30

mit SC‑Contur

• für Wasser­zähler
• ausgestattet mit Easytop-KRV-Schrägsitzventil Modell 2230.92, Easytop-Schrägsitzventil Modell 2230.52
• Eingang: Easytop-​Schräg­sitzventil (Freistromventil), Ausgang: Easytop-​KRV-​Schräg­sitzventil (Freistromventil mit Rück­flussverhinderer)
• tiefenverstellbar, längenverstellbar, einstellbar für waagerechten und senkrechten Wasser­zählereinbau

Ausstattung

Ventilgehäuse und wasserberührte Teile Rotguss oder Siliziumbronze nach DIN EN 1982 und Metall-​Bewertungsgrundlage (UBA), Ventilsitz und Ventiltellereinheit Edelstahl, Montageplatte Edelstahl Rostfrei, eingangsseitig: Wasser­zählerverschraubung plombierbar, ausgangsseitig: Wasser­zählerverschraubung längenverstellbar, Befesti­gungsmaterial, Dicht­element EPDM, Mehrkant

Technische Daten

Betriebsdruck max. 1,6 MPa (PN 16)
mit DVGW-​Prüfzeichenmit SC‑Contur

• für Wasser­zähler
• ausgestattet mit Easytop-KRV-Schrägsitzventil Modell 2230.92, Easytop-Schrägsitzventil Modell 2230.52
• Eingang: Easytop-​Schräg­sitzventil (Freistromventil), Ausgang: Easytop-​KRV-​Schräg­sitzventil (Freistromventil mit Rück­flussverhinderer)
• tiefenverstellbar, längenverstellbar, einstellbar für waagerechten und senkrechten Wasser­zählereinbau

Ausstattung

Ventilgehäuse und wasserberührte Teile Rotguss oder Siliziumbronze nach DIN EN 1982 und Metall-​Bewertungsgrundlage (UBA), Ventilsitz und Ventiltellereinheit Edelstahl, Montageplatte Edelstahl Rostfrei, eingangsseitig: Wasser­zählerverschraubung plombierbar, ausgangsseitig: Wasser­zählerverschraubung längenverstellbar, Befesti­gungsmaterial, Dicht­element EPDM, Mehrkant

Technische Daten

Betriebsdruck max. 1,6 MPa (PN 16)
mit DVGW-​Prüfzeichen
