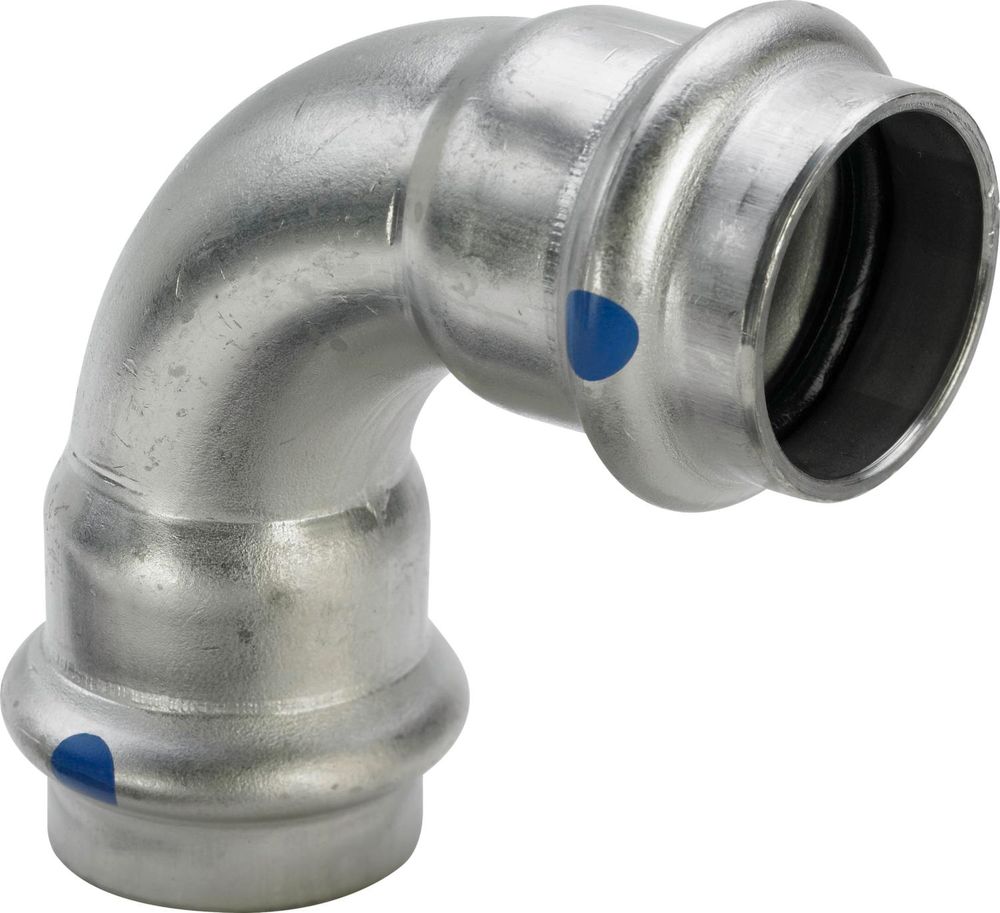

Viega Sanpress Inox LF-Bogen 90 Grad, d 28mm Stahl nichtrostend Modell 2316LF, 664046

Viega Sanpress Inox LF-Bogen 90 Grad, d 28mm Stahl nichtrostend Modell 2316LF, 664046

Allgemein

Strömungsoptimiertes Pressverbindersystem mit Pressverbindern aus Edelstahl 1.4401 und Rohren aus Edelstahl 1.4401 und 1.4521. Frei von lack­be­net­zungs­stö­ren­den Substanzen (labs-​frei) wie zum Beispiel: Silikon, Fett oder Öl. Besonders geeignet für den Einsatz von Rohrleitungs-​Installationen in Lackierereien. Pressverbinder zum Schutz des Dicht­elements mit zylindrischer Rohrführung ausgestattet. Pressverbinder ab d64,0 mit Edelstahlschneidring zur Sicherstellung der mechanischen Belastbarkeit der Verbindung. Rohre sind zum Schutz mit Rohrstopfen ausgestattet. Die Presskraft liegt vor und hinter dem Dicht­elementesitz an. Geeignet für Auf- und Unterputz-​Installationen von Steigleitungen und Etagen-​Installationen.

Dicht­elemente

EPDM (Ethylen-​Propylen-​Dien-​Kautschuk), schwarz, vormontiert

Sonderanwendungen

Schiffbau Feuerlöschanlagen

Werkstoffe Verbinder

Edelstahl 1.4401

Allgemein

Strömungsoptimiertes Pressverbindersystem mit Pressverbindern aus Edelstahl 1.4401 und Rohren aus Edelstahl 1.4401 und 1.4521. Frei von lack­be­net­zungs­stö­ren­den Substanzen (labs-​frei) wie zum Beispiel: Silikon, Fett oder Öl. Besonders geeignet für den Einsatz von Rohrleitungs-​Installationen in Lackierereien. Pressverbinder zum Schutz des Dicht­elements mit zylindrischer Rohrführung ausgestattet. Pressverbinder ab d64,0 mit Edelstahlschneidring zur Sicherstellung der mechanischen Belastbarkeit der Verbindung. Rohre sind zum Schutz mit Rohrstopfen ausgestattet. Die Presskraft liegt vor und hinter dem Dicht­elementesitz an. Geeignet für Auf- und Unterputz-​Installationen von Steigleitungen und Etagen-​Installationen.

Dicht­elemente

EPDM (Ethylen-​Propylen-​Dien-​Kautschuk), schwarz, vormontiert

Sonderanwendungen

Schiffbau Feuerlöschanlagen

Werkstoffe Verbinder

Edelstahl 1.4401

Pressverbinder mit SC‑Contur

Versehentlich nicht verpresste Verbindungen werden beim Befüllen der Anlage sichtbar undicht. Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen: min. Wasserdruck: 0,1 MPa / 1 bar / 14,5 PSI max. Wasserdruck: 0,65 MPa / 6,5 bar / 94,3 PSI min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI

Betriebsbedingungen Trinkwasser-​Installationen

Betriebstemperatur max. 85 °C / 185 °F Betriebsdruck max. 1,6 MPa / 16 bar / 232 PSI Misch-​Installationen sind unabhängig von der Fließrichtung zulässig.

Pressverbinder mit SC‑Contur

Versehentlich nicht verpresste Verbindungen werden beim Befüllen der Anlage sichtbar undicht. Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen: min. Wasserdruck: 0,1 MPa / 1 bar / 14,5 PSI max. Wasserdruck: 0,65 MPa / 6,5 bar / 94,3 PSI min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI

Betriebsbedingungen Trinkwasser-​Installationen

Betriebstemperatur max. 85 °C / 185 °F Betriebsdruck max. 1,6 MPa / 16 bar / 232 PSI Misch-​Installationen sind unabhängig von der Fließrichtung zulässig.

• Anschluss: Sanpress Inox LF
• Modell: 2316LF
• Material: Stahl nichtrostend
• Anwendung: Trinkwasser, Regenwasser, Druckluft, Landwirtschaft, Industrie- und Anlagenbau
• d: 28
• Z [mm]: 34
• L [mm]: 58
• Anschluss: Sanpress Inox LF
• Modell: 2316LF
• Material: Stahl nichtrostend
• Anwendung: Trinkwasser, Regenwasser, Druckluft, Landwirtschaft, Industrie- und Anlagenbau
• d: 28
• Z [mm]: 34
• L [mm]: 58

Einsatzbereiche

• Trinkwasser
• Regenwasser
• Druckluftanlagen
• Landwirtschaft
• Industrieanwendungen

Einsatzbereiche

• Trinkwasser
• Regenwasser
• Druckluftanlagen
• Landwirtschaft
• Industrieanwendungen

mit SC‑Contur
labs-​frei (Einzelverpackung)

• Stahl nichtrostend
• Pressanschlüsse

Ausstattung

Dicht­elemente EPDMmit SC‑Contur
labs-​frei (Einzelverpackung)

• Stahl nichtrostend
• Pressanschlüsse

Ausstattung

Dicht­elemente EPDM
