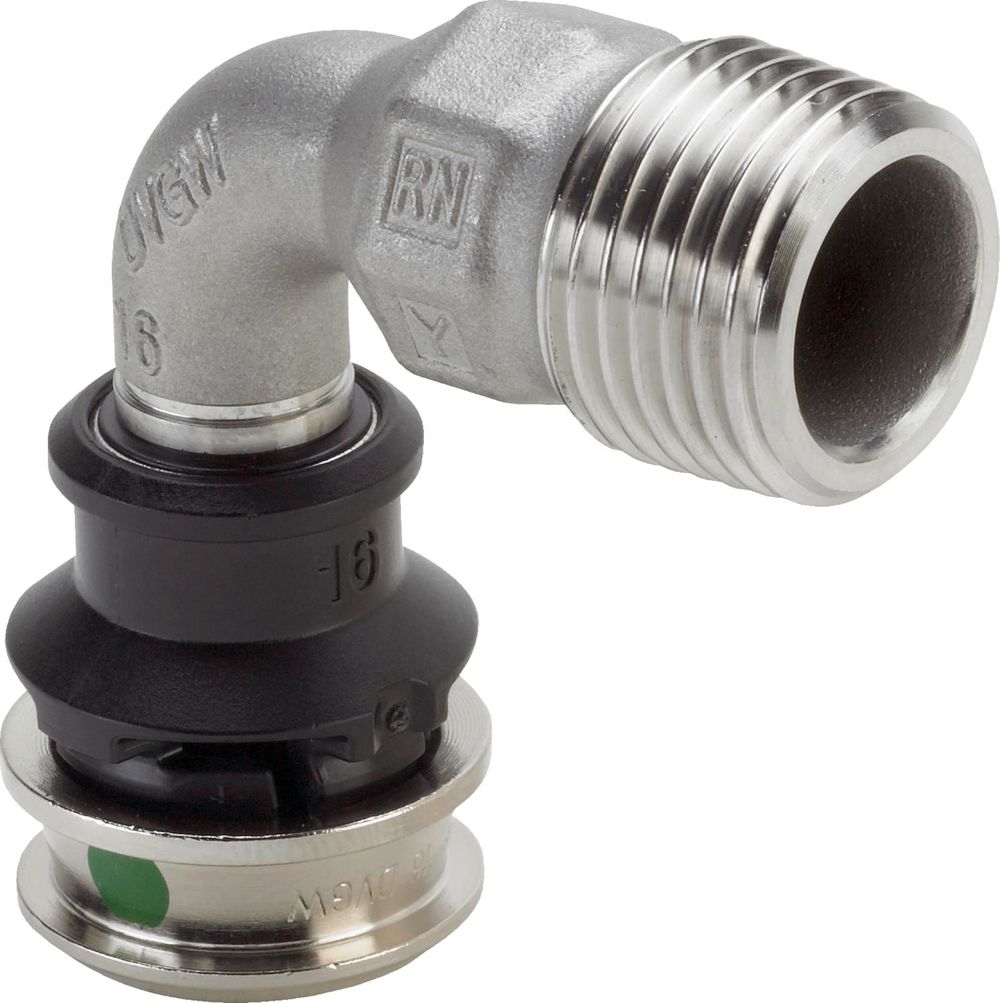

Viega Raxinox-Übergangsbogen 90 Grad, d 16mm, R 1/2 Stahl nichtrostend Modell 4414, 724139

Viega Raxinox-Übergangsbogen 90 Grad, d 16mm, R 1/2 Stahl nichtrostend Modell 4414, 724139

SW [mm] = Schlüsselweite

SW [mm] = Schlüsselweite

Allgemein

Strömungsoptimiertes Pressverbindersystem mit Pressverbindern aus Edelstahl 1.4408/5/1 und flexiblen Edel­stahl­ver­bun­d­roh­ren aus Edelstahl 1.4435 und hochwertiger Kunst­stof­fum­man­te­lung. Pressverbinder aus Edelstahl mit PPSU-​Stützkörper zur Sicherstellung der Dichtheit und der mechanischen Belastbarkeit der Verbindung. Rohre sind zum Schutz mit Rohrstopfen ausgestattet. Sichere und schnelle Verbindung durch O-​ringlose Presstechnologie in allen Rohrdimensionen. Geeignet für Auf- und Unterputz-​Etagen-​Installationen.

Pressverbinder mit SC‑Contur

Versehentlich nicht verpresste Verbindungen werden beim Befüllen der Anlage sichtbar undicht. Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen: min. Wasserdruck: 0,1 MPa / 1 bar / 14,5 PSI max. Wasserdruck: 0,65 MPa / 6,5 bar / 94,3 PSI min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI

Betriebsbedingungen Trinkwasser-​Installationen

Betriebstemperatur max. 80 °C / 176 °F Betriebsdruck max. 1,0 MPa / 10 bar / 145 PSI

Werkstoffe Rohre

Edelstahl 1.4435

Allgemein

Strömungsoptimiertes Pressverbindersystem mit Pressverbindern aus Edelstahl 1.4408/5/1 und flexiblen Edel­stahl­ver­bun­d­roh­ren aus Edelstahl 1.4435 und hochwertiger Kunst­stof­fum­man­te­lung. Pressverbinder aus Edelstahl mit PPSU-​Stützkörper zur Sicherstellung der Dichtheit und der mechanischen Belastbarkeit der Verbindung. Rohre sind zum Schutz mit Rohrstopfen ausgestattet. Sichere und schnelle Verbindung durch O-​ringlose Presstechnologie in allen Rohrdimensionen. Geeignet für Auf- und Unterputz-​Etagen-​Installationen.

Pressverbinder mit SC‑Contur

Versehentlich nicht verpresste Verbindungen werden beim Befüllen der Anlage sichtbar undicht. Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen: min. Wasserdruck: 0,1 MPa / 1 bar / 14,5 PSI max. Wasserdruck: 0,65 MPa / 6,5 bar / 94,3 PSI min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI

Betriebsbedingungen Trinkwasser-​Installationen

Betriebstemperatur max. 80 °C / 176 °F Betriebsdruck max. 1,0 MPa / 10 bar / 145 PSI

Werkstoffe Rohre

Edelstahl 1.4435

Rohr aus Edelstahl 1.4435

mit einer hochwertigen Kunst­stof­fum­man­te­lung Außenfarbe grau mit schwarzem Strich geeignet für Trinkwasser-​Installationen

Werkstoffe Verbinder

Edelstahl 1.4408/4/1

Rohr aus Edelstahl 1.4435

mit einer hochwertigen Kunst­stof­fum­man­te­lung Außenfarbe grau mit schwarzem Strich geeignet für Trinkwasser-​Installationen

Werkstoffe Verbinder

Edelstahl 1.4408/4/1

• Anschluss: Raxinox
• Modell: 4414
• Material: Stahl nichtrostend
• Anwendung: Trinkwasser
• d: 16
• R: ½
• Z [mm]: 30
• L1 [mm]: 45
• L2 [mm]: 41
• SW [mm]: 19
• Anschluss: Raxinox
• Modell: 4414
• Material: Stahl nichtrostend
• Anwendung: Trinkwasser
• d: 16
• R: ½
• Z [mm]: 30
• L1 [mm]: 45
• L2 [mm]: 41
• SW [mm]: 19

Einsatzbereiche

• Trinkwasser

Einsatzbereiche

• Trinkwasser

• Stahl nichtrostend
• Press­anschluss, R-​Gewinde

Ausstattung

• Stahl nichtrostend
• Press­anschluss, R-​Gewinde

Ausstattung
