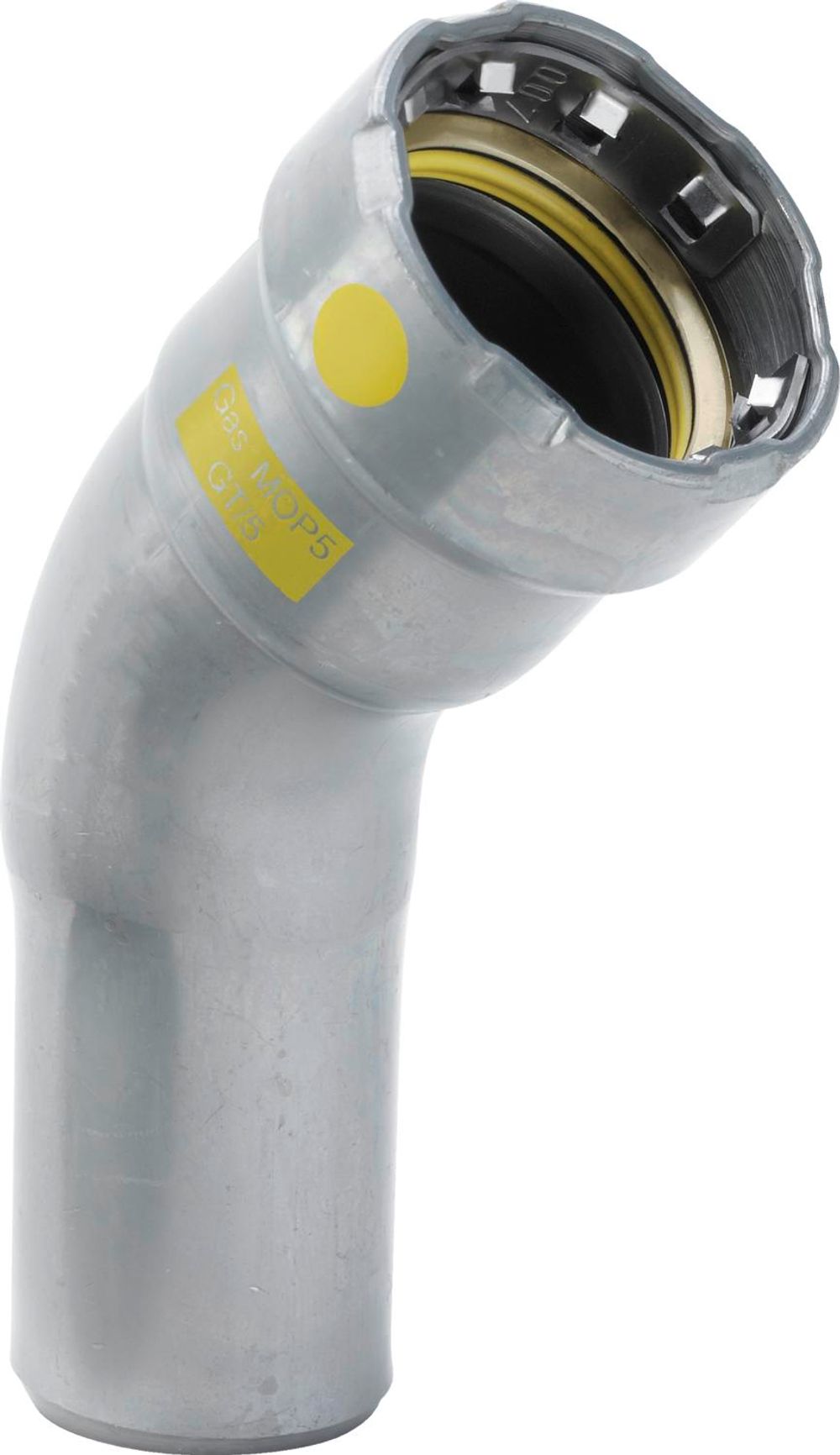

Viega Megapress G-Bogen 45 Grad, DN 20 Stahl unlegiert, Zink-Nickel-Beschichtung Modell 4626.1, 739560

Viega Megapress G-Bogen 45 Grad, DN 20 Stahl unlegiert, Zink-Nickel-Beschichtung Modell 4626.1, 739560

Allgemein

Strömungsoptimiertes Pressverbindersystem aus unlegiertem Stahl 1.0308 mit einer äußeren galvanischen Zink-​Nickel-​Beschichtung für schwarze und verzinkte Stahlrohre. Pressverbinder mit Edelstahlschneidring zur Sicherstellung der mechanischen Belastbarkeit der Verbindung. Geeignet für Auf- und Unterputz-​Installationen von Steigleitungen und Etagen-​Installationen.

Dicht­elemente

HNBR (hydrierter Acrylnitrilbutadien-​Kautschuk), Profildichtelement, gelb, vormontiert

Betriebsbedingungen Gas- und Flüssiggas-​Installationen

Betriebstemperatur -20 °C bis +70 °C (-4 °F bis +158 °F) Betriebsdruck max. 0,5 MPa / 5 bar / 72,5 PSI Betriebsdruck bei HTB-​Anforderung 650 °C (1202 °F)/30 Minuten max. 0,5 MPa (5 bar; 72,5 PSI)

Werkstoffe Verbinder

Stahl 1.0308

Allgemein

Strömungsoptimiertes Pressverbindersystem aus unlegiertem Stahl 1.0308 mit einer äußeren galvanischen Zink-​Nickel-​Beschichtung für schwarze und verzinkte Stahlrohre. Pressverbinder mit Edelstahlschneidring zur Sicherstellung der mechanischen Belastbarkeit der Verbindung. Geeignet für Auf- und Unterputz-​Installationen von Steigleitungen und Etagen-​Installationen.

Dicht­elemente

HNBR (hydrierter Acrylnitrilbutadien-​Kautschuk), Profildichtelement, gelb, vormontiert

Betriebsbedingungen Gas- und Flüssiggas-​Installationen

Betriebstemperatur -20 °C bis +70 °C (-4 °F bis +158 °F) Betriebsdruck max. 0,5 MPa / 5 bar / 72,5 PSI Betriebsdruck bei HTB-​Anforderung 650 °C (1202 °F)/30 Minuten max. 0,5 MPa (5 bar; 72,5 PSI)

Werkstoffe Verbinder

Stahl 1.0308

Pressverbinder mit SC‑Contur

Versehentlich nicht verpresste Verbindungen fallen bei der Dichtheitsprüfung sofort auf. Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen mit Druckluft oder Inertgasen: min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI

Betriebsbedingungen Heizöl- und Dieselkraftstoff-⁠Installationen

Betriebstemperatur max. 40 °C / 104 °F Betriebsdruck -0,05 bis +0,5 MPa (-0,5 bis +5 bar / -7,25 bis +72,5 PSI)

Pressverbinder mit SC‑Contur

Versehentlich nicht verpresste Verbindungen fallen bei der Dichtheitsprüfung sofort auf. Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen mit Druckluft oder Inertgasen: min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI

Betriebsbedingungen Heizöl- und Dieselkraftstoff-⁠Installationen

Betriebstemperatur max. 40 °C / 104 °F Betriebsdruck -0,05 bis +0,5 MPa (-0,5 bis +5 bar / -7,25 bis +72,5 PSI)

• Anschluss: Megapress G
• Modell: 4626.1
• Material: Stahl unlegiert, Zink-Nickel-Beschichtung
• Anwendung: Stahlrohre
• DN: 20
• D: ¾
• Z [mm]: 18
• L1 [mm]: 48
• L2 [mm]: 54
• Anschluss: Megapress G
• Modell: 4626.1
• Material: Stahl unlegiert, Zink-Nickel-Beschichtung
• Anwendung: Stahlrohre
• DN: 20
• D: ¾
• Z [mm]: 18
• L1 [mm]: 48
• L2 [mm]: 54

Einsatzbereiche

• Erdgas/Flüssiggas
• Druckluftanlagen
• Heizöl
• Dieselkraftstoff

Einsatzbereiche

• Erdgas/Flüssiggas
• Druckluftanlagen
• Heizöl
• Dieselkraftstoff

mit SC‑Contur

• für Stahlrohre nach DIN EN 10220/10255
• Stahl unlegiert, Zink-​Nickel-​Beschichtung
• Einsteckende, Press­anschluss

Ausstattung

Dicht­element HNBR, Schneidring, Trennringmit SC‑Contur

• für Stahlrohre nach DIN EN 10220/10255
• Stahl unlegiert, Zink-​Nickel-​Beschichtung
• Einsteckende, Press­anschluss

Ausstattung

Dicht­element HNBR, Schneidring, Trennring
