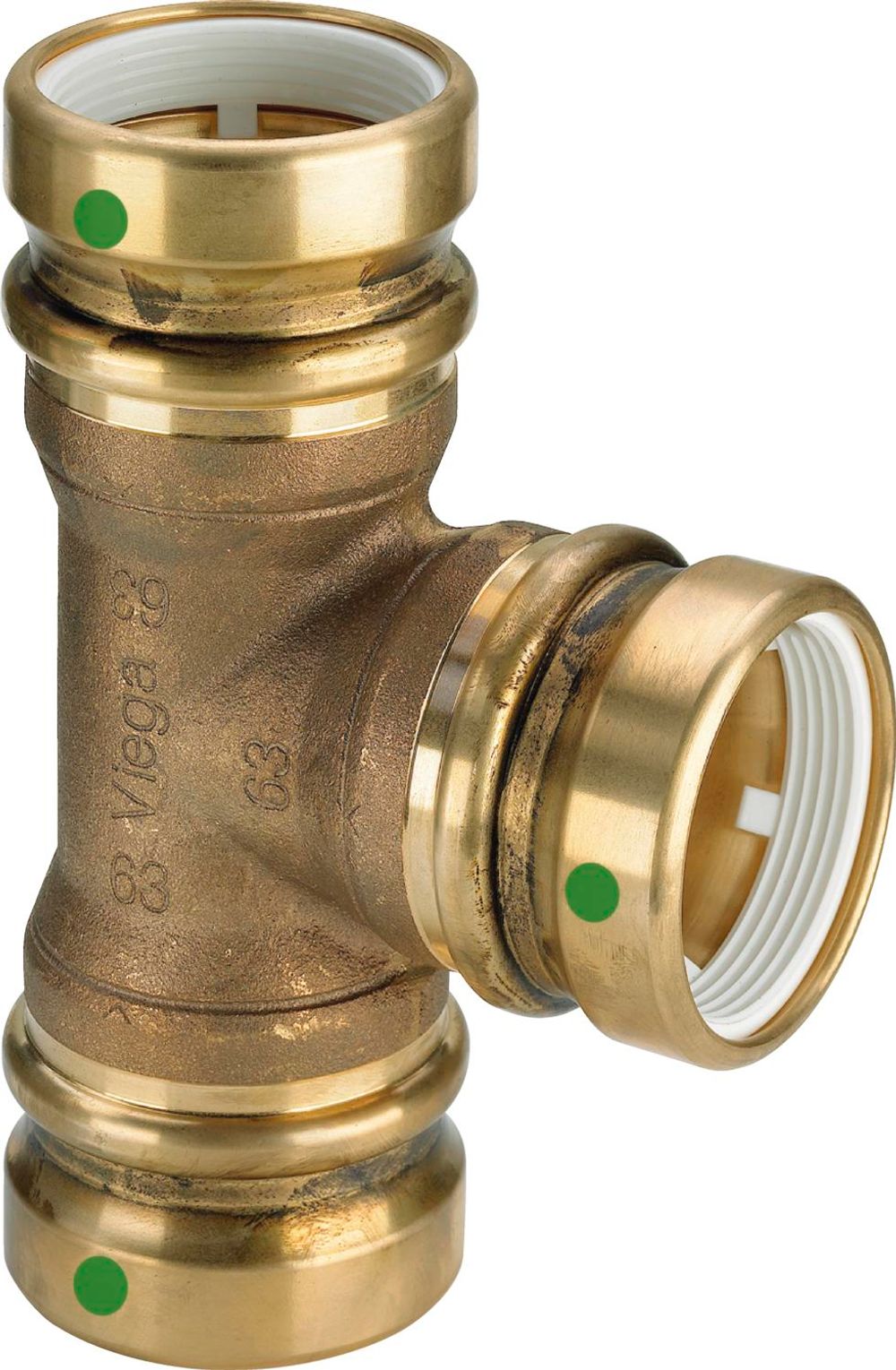

Viega Geopress-T-Stück, d1 32, d2 32, d3 32 Rotguss Modell 9618TW, 765736

Viega Geopress-T-Stück, d1 32, d2 32, d3 32 Rotguss Modell 9618TW, 765736

Allgemein

Pressverbindersystem aus kor­ro­si­ons­be­stän­di­gem Rotguss für Kunststoffrohre. Zulässige Rohrarten PE 80/100/100RC und PE-​X. Geeignet für erdverlegte, kommunale Trink­was­ser­ver­sor­gungs­lei­tun­gen.

Pressverbinder mit SC‑Contur

Versehentlich nicht verpresste Verbindungen werden beim Befüllen der Anlage sichtbar undicht. Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen: min. Wasserdruck: 0,1 MPa / 1 bar / 14,5 PSI max. Wasserdruck: 0,65 MPa / 6,5 bar / 94,3 PSI min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI

Betriebsbedingungen Nahwärme-​Versorgungsanlagen

Betriebstemperatur max. 95 °C / 203 °F (in Kombination mit Stützhülse aus Rotguss) Betriebsdruck max. 0,6 MPa / 6 bar / 87 PSI Der maximale Betriebsdruck und die maximale Temperatur sind abhängig von der eingesetzten Rohrart und dem Anwendungsfall und sind im Einzelfall zu prüfen.

Werkstoffe Verbinder

Rotguss: CC499K

Allgemein

Pressverbindersystem aus kor­ro­si­ons­be­stän­di­gem Rotguss für Kunststoffrohre. Zulässige Rohrarten PE 80/100/100RC und PE-​X. Geeignet für erdverlegte, kommunale Trink­was­ser­ver­sor­gungs­lei­tun­gen.

Pressverbinder mit SC‑Contur

Versehentlich nicht verpresste Verbindungen werden beim Befüllen der Anlage sichtbar undicht. Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen: min. Wasserdruck: 0,1 MPa / 1 bar / 14,5 PSI max. Wasserdruck: 0,65 MPa / 6,5 bar / 94,3 PSI min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI

Betriebsbedingungen Nahwärme-​Versorgungsanlagen

Betriebstemperatur max. 95 °C / 203 °F (in Kombination mit Stützhülse aus Rotguss) Betriebsdruck max. 0,6 MPa / 6 bar / 87 PSI Der maximale Betriebsdruck und die maximale Temperatur sind abhängig von der eingesetzten Rohrart und dem Anwendungsfall und sind im Einzelfall zu prüfen.

Werkstoffe Verbinder

Rotguss: CC499K

Anbohr­armaturen

Ermöglichen die Verbindung der Hausanschlussleitung an drucklose und unter Druck stehende Versorgungsleitungen. Zulässige Rohrarten PE-​HD, PE-​X und PVC-​U.

Dicht­elemente

EPDM (Ethylen-​Propylen-​Dien-​Kautschuk), schwarz, vormontiert In Kombination mit Stützhülse aus Rotguss für erweiterte Anwendungen einsetzbar!

Betriebsbedingungen Trinkwasser-​Installationen

Betriebstemperatur max. 25 °C / 77 °F Betriebsdruck max. 1,6 MPa / 16 bar / 232 PSI Der maximale Betriebsdruck und die maximale Temperatur sind abhängig von der eingesetzten Rohrart und dem Anwendungsfall und sind im Einzelfall zu prüfen.

Betriebsbedingungen Geothermie-​Anlagen

Betriebstemperatur -15 °C bis +50 °C (5 °F bis 122 °F) bei Betriebsdruck max. 1,6 MPa (16 bar; 232 PSI) Betriebstemperatur +50 °C bis +70 °C (122 °F bis 158 °F) bei Betriebsdruck max. 0,6 MPa (6 bar; 87 PSI) (in Kombination mit Stützhülse aus Rotguss) Der maximale Betriebsdruck und die maximale Temperatur sind abhängig von der eingesetzten Rohrart und dem Anwendungsfall und sind im Einzelfall zu prüfen.

Anbohr­armaturen

Ermöglichen die Verbindung der Hausanschlussleitung an drucklose und unter Druck stehende Versorgungsleitungen. Zulässige Rohrarten PE-​HD, PE-​X und PVC-​U.

Dicht­elemente

EPDM (Ethylen-​Propylen-​Dien-​Kautschuk), schwarz, vormontiert In Kombination mit Stützhülse aus Rotguss für erweiterte Anwendungen einsetzbar!

Betriebsbedingungen Trinkwasser-​Installationen

Betriebstemperatur max. 25 °C / 77 °F Betriebsdruck max. 1,6 MPa / 16 bar / 232 PSI Der maximale Betriebsdruck und die maximale Temperatur sind abhängig von der eingesetzten Rohrart und dem Anwendungsfall und sind im Einzelfall zu prüfen.

Betriebsbedingungen Geothermie-​Anlagen

Betriebstemperatur -15 °C bis +50 °C (5 °F bis 122 °F) bei Betriebsdruck max. 1,6 MPa (16 bar; 232 PSI) Betriebstemperatur +50 °C bis +70 °C (122 °F bis 158 °F) bei Betriebsdruck max. 0,6 MPa (6 bar; 87 PSI) (in Kombination mit Stützhülse aus Rotguss) Der maximale Betriebsdruck und die maximale Temperatur sind abhängig von der eingesetzten Rohrart und dem Anwendungsfall und sind im Einzelfall zu prüfen.

• Anschluss: Geopress
• Modell: 9618TW
• Material: Rotguss
• Anwendung: Trinkwasser, Warmwasser, Nahwärmeversorgung, Geothermie, Regenwasser
• d1: 32
• d2: 32
• d3: 32
• Z1 [mm]: 26
• Z2 [mm]: 31
• Z3 [mm]: 26
• L1 [mm]: 75
• L2 [mm]: 80
• L3 [mm]: 75
• Anschluss: Geopress
• Modell: 9618TW
• Material: Rotguss
• Anwendung: Trinkwasser, Warmwasser, Nahwärmeversorgung, Geothermie, Regenwasser
• d1: 32
• d2: 32
• d3: 32
• Z1 [mm]: 26
• Z2 [mm]: 31
• Z3 [mm]: 26
• L1 [mm]: 75
• L2 [mm]: 80
• L3 [mm]: 75

Einsatzbereiche

• Trinkwasser
• Warmwasser
• Nahwärmeversorgung
• Geothermie
• Regenwasser

Einsatzbereiche

• Trinkwasser
• Warmwasser
• Nahwärmeversorgung
• Geothermie
• Regenwasser

mit SC‑Contur

• Rotguss
• Pressanschlüsse

Ausstattung

Dicht­elemente EPDMmit SC‑Contur

• Rotguss
• Pressanschlüsse

Ausstattung

Dicht­elemente EPDM
