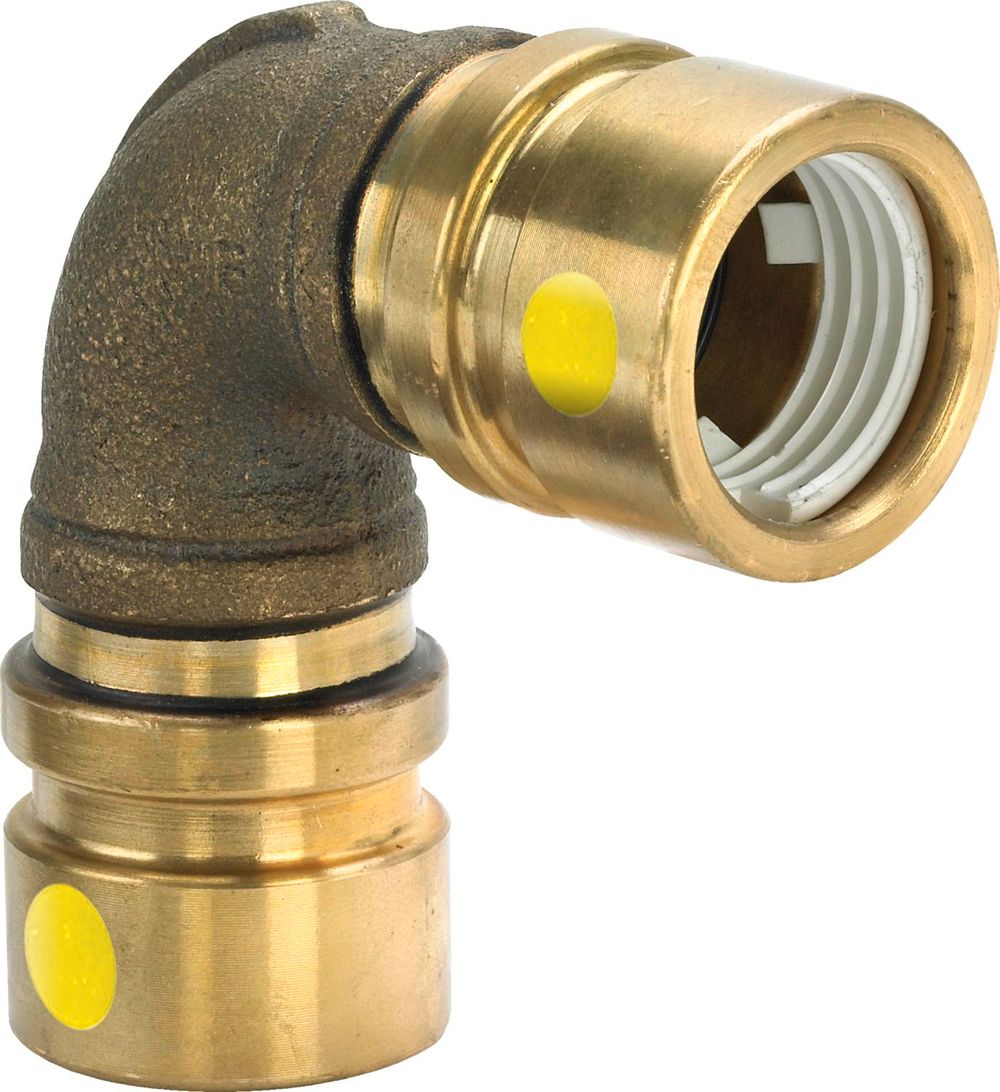

Viega Geopress G-Bogen 90 Grad, d 63mm Rotguss Modell 9616G, 772215

Viega Geopress G-Bogen 90 Grad, d 63mm Rotguss Modell 9616G, 772215

Allgemein

Pressverbindersystem aus kor­ro­si­ons­be­stän­di­gem Rotguss für Kunststoffrohre. Zulässige Rohrarten PE 80/100/100RC und PE-​X. Geeignet für erdverlegte, kommunale Gas­ver­sor­gungs­lei­tun­gen und erdverlegte Flüssiggasleitungen (nur in Verbindung mit Rotguss-​Stützhülse).

Gasströmungswächter

Wahlweise integriert in eine Kupplung oder in eine Stützhülse für Anschlussstücke der Anbohr­armatur.

Dicht­elemente

NBR (Acrylnitril-​Butadien-​Kautschuk), schwarz, vormontiert

Betriebsbedingungen Gas-​Installationen

Betriebsdruck max. 1,0 MPa / 10 bar / 145 PSI Der maximale Betriebsdruck und die maximale Temperatur sind abhängig von der eingesetzten Rohrart und dem Anwendungsfall und sind im Einzelfall zu prüfen.

Allgemein

Pressverbindersystem aus kor­ro­si­ons­be­stän­di­gem Rotguss für Kunststoffrohre. Zulässige Rohrarten PE 80/100/100RC und PE-​X. Geeignet für erdverlegte, kommunale Gas­ver­sor­gungs­lei­tun­gen und erdverlegte Flüssiggasleitungen (nur in Verbindung mit Rotguss-​Stützhülse).

Gasströmungswächter

Wahlweise integriert in eine Kupplung oder in eine Stützhülse für Anschlussstücke der Anbohr­armatur.

Dicht­elemente

NBR (Acrylnitril-​Butadien-​Kautschuk), schwarz, vormontiert

Betriebsbedingungen Gas-​Installationen

Betriebsdruck max. 1,0 MPa / 10 bar / 145 PSI Der maximale Betriebsdruck und die maximale Temperatur sind abhängig von der eingesetzten Rohrart und dem Anwendungsfall und sind im Einzelfall zu prüfen.

Anbohr­armaturen

Ermöglichen die Verbindung der Hausanschlussleitung an drucklose und unter Druck stehende Versorgungsleitungen. Zulässige Rohrarten PE-​HD und PE-​X.

Pressverbinder mit SC‑Contur

Versehentlich nicht verpresste Verbindungen fallen bei der Dichtheitsprüfung sofort auf. Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen mit Druckluft oder Inertgasen: min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI

Werkstoffe Verbinder

Rotguss: CC499K

Anbohr­armaturen

Ermöglichen die Verbindung der Hausanschlussleitung an drucklose und unter Druck stehende Versorgungsleitungen. Zulässige Rohrarten PE-​HD und PE-​X.

Pressverbinder mit SC‑Contur

Versehentlich nicht verpresste Verbindungen fallen bei der Dichtheitsprüfung sofort auf. Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen mit Druckluft oder Inertgasen: min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI

Werkstoffe Verbinder

Rotguss: CC499K

• Anschluss: Geopress G
• Modell: 9616G
• Material: Rotguss
• Anwendung: Gas
• d: 63
• Z [mm]: 52
• L [mm]: 117
• Anschluss: Geopress G
• Modell: 9616G
• Material: Rotguss
• Anwendung: Gas
• d: 63
• Z [mm]: 52
• L [mm]: 117

Einsatzbereiche

• Flüssiggas in der Gasphase

Einsatzbereiche

• Flüssiggas in der Gasphase

mit SC‑Contur

• Rotguss
• Pressanschlüsse

Ausstattung

Dicht­elemente NBR

Hinweis

Nur in Verbindung mit Stützhülse!mit SC‑Contur

• Rotguss
• Pressanschlüsse

Ausstattung

Dicht­elemente NBR

Hinweis

Nur in Verbindung mit Stützhülse!
