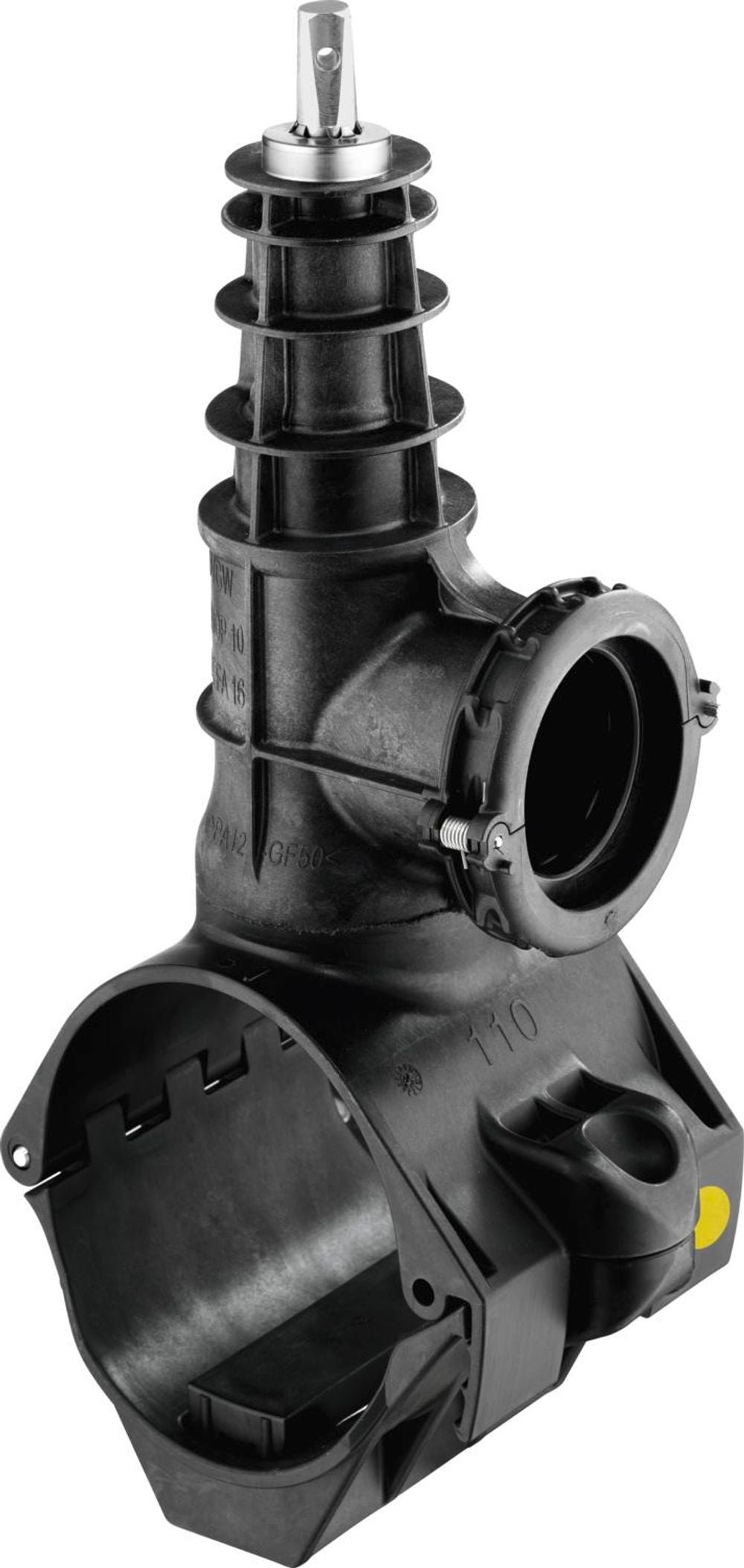

Viega Geopress G-Anbohrarmatur, für d 63mm Rotguss Modell 9690G, 772529

Viega Geopress G-Anbohrarmatur, für d 63mm Rotguss Modell 9690G, 772529

mBa = mit Betriebsabsperrung

mBa = mit Betriebsabsperrung

Allgemein

Pressverbindersystem aus kor­ro­si­ons­be­stän­di­gem Rotguss für Kunststoffrohre. Zulässige Rohrarten PE 80/100/100RC und PE-​X. Geeignet für erdverlegte, kommunale Gas­ver­sor­gungs­lei­tun­gen und erdverlegte Flüssiggasleitungen (nur in Verbindung mit Rotguss-​Stützhülse).

Gasströmungswächter

Wahlweise integriert in eine Kupplung oder in eine Stützhülse für Anschlussstücke der Anbohr­armatur.

Dicht­elemente

NBR (Acrylnitril-​Butadien-​Kautschuk), schwarz, vormontiert

Betriebsbedingungen Gas-​Installationen

Betriebsdruck max. 1,0 MPa / 10 bar / 145 PSI Der maximale Betriebsdruck und die maximale Temperatur sind abhängig von der eingesetzten Rohrart und dem Anwendungsfall und sind im Einzelfall zu prüfen.

Allgemein

Pressverbindersystem aus kor­ro­si­ons­be­stän­di­gem Rotguss für Kunststoffrohre. Zulässige Rohrarten PE 80/100/100RC und PE-​X. Geeignet für erdverlegte, kommunale Gas­ver­sor­gungs­lei­tun­gen und erdverlegte Flüssiggasleitungen (nur in Verbindung mit Rotguss-​Stützhülse).

Gasströmungswächter

Wahlweise integriert in eine Kupplung oder in eine Stützhülse für Anschlussstücke der Anbohr­armatur.

Dicht­elemente

NBR (Acrylnitril-​Butadien-​Kautschuk), schwarz, vormontiert

Betriebsbedingungen Gas-​Installationen

Betriebsdruck max. 1,0 MPa / 10 bar / 145 PSI Der maximale Betriebsdruck und die maximale Temperatur sind abhängig von der eingesetzten Rohrart und dem Anwendungsfall und sind im Einzelfall zu prüfen.

Anbohr­armaturen

Ermöglichen die Verbindung der Hausanschlussleitung an drucklose und unter Druck stehende Versorgungsleitungen. Zulässige Rohrarten PE-​HD und PE-​X.

Pressverbinder mit SC‑Contur

Versehentlich nicht verpresste Verbindungen fallen bei der Dichtheitsprüfung sofort auf. Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen mit Druckluft oder Inertgasen: min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI

Werkstoffe Verbinder

Rotguss: CC499K

Anbohr­armaturen

Ermöglichen die Verbindung der Hausanschlussleitung an drucklose und unter Druck stehende Versorgungsleitungen. Zulässige Rohrarten PE-​HD und PE-​X.

Pressverbinder mit SC‑Contur

Versehentlich nicht verpresste Verbindungen fallen bei der Dichtheitsprüfung sofort auf. Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen mit Druckluft oder Inertgasen: min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI

Werkstoffe Verbinder

Rotguss: CC499K

• Anschluss: Geopress G
• Modell: 9690G
• Material: Rotguss
• Anwendung: Gas
• für d: 63
• mBa: ja
• Anschluss: Geopress G
• Modell: 9690G
• Material: Rotguss
• Anwendung: Gas
• für d: 63
• mBa: ja

Einsatzbereiche

• Flüssiggas in der Gasphase

Einsatzbereiche

• Flüssiggas in der Gasphase

• für Gasanwendung mit PE-​HD-​Rohr nach DIN 8074/8075 und DIN EN 1555, mit PE-​X-​Rohr nach DIN 16892/16893
• Polyamid-​GF, Rotguss
• Abgang für Geopress K-/Geopress G-​Anschlussstücke
• mit Betriebsabsperrung

Ausstattung

Dicht­element NBR, Fräser integriert
geprüft nach DVGW VP 304

• für Gasanwendung mit PE-​HD-​Rohr nach DIN 8074/8075 und DIN EN 1555, mit PE-​X-​Rohr nach DIN 16892/16893
• Polyamid-​GF, Rotguss
• Abgang für Geopress K-/Geopress G-​Anschlussstücke
• mit Betriebsabsperrung

Ausstattung

Dicht­element NBR, Fräser integriert
geprüft nach DVGW VP 304
