Viega Pressgun Picco 6 Plus-Pressmaschine Modell 2489.4, 795801

Viega Pressgun Picco 6 Plus-Pressmaschine Modell 2489.4, 795801

U [V] = Spannung (V)

U [V] = Spannung (V)

Allgemein

Systempresswerkzeuge für alle Viega Pressverbindersysteme. Systempresswerkzeuge im Einzelnen bestehend aus: Press­maschine, -backe, -ring, -kette und (Gelenk-) Zugbacke. Diese Systempresswerkzeuge sind speziell für die Verarbeitung der Viega Pressverbindersysteme entwickelt und darauf abgestimmt. Bei Verwendung für Systeme anderer Hersteller kann Viega keine Gewährleistung übernehmen. Die Funktionssicherheit der Viega Pressverbindersysteme hängt in erster Linie vom einwandfreien Zustand der verwendeten Presswerkzeuge ab.

Serviceintervalle

Pressgun 6 Plus und Pressgun Picco 6 Plus: Jederzeit über Viega Tool Services App abrufbar oder Anzeige nach 40.000 Verpressungen, Si­cher­heits­ab­schal­tung nach weiteren 2.000 Verpressungen – spätestens jedoch nach 4 Jahren – je nachdem welcher Fall zuerst eintritt. Pressgun 6 und Picco 6: Anzeige nach 30.000 Verpressungen, Si­cher­heits­ab­schal­tung nach weiteren 2.000 Verpressungen – spätestens jedoch nach 4 Jahren – je nachdem welcher Fall zuerst eintritt. Pressgun 6 B: Spätestens alle 2 Jahre. Pressgun 5: Anzeige nach 40.000 Verpressungen, Si­cher­heits­ab­schal­tung nach weiteren 2.000 Verpressungen – spätestens jedoch nach 4 Jahren – je nachdem welcher Fall zuerst eintritt. Pressgun Picco und Pressgun 4E und 4B: ​Anzeige nach 30.000 Verpressungen, Si­cher­heits­ab­schal­tung nach weiteren 2.000 Verpressungen – spätestens jedoch nach 4 Jahren – je nachdem welcher Fall zuerst eintritt. Typ PT3-AH, Picco und Typ PT3-H/EH: LED-​Anzeige nach 20.000 Verpressungen, Si­cher­heits­ab­schal­tung nach weiteren 2.000 Verpressungen – spätestens jedoch nach 4 Jahren, je nachdem welcher Fall zuerst eintritt. Typ 2: Mindestens alle 2 Jahre. Viega Akku-​Press­maschine Modell 2478: Mindestens einmal jährlich. Viega Akku-​Press­maschine Modell 2475: LED-​Anzeige nach 20.000 Verpressungen – spätestens jedoch nach 4 Jahren – je nachdem welcher Fall zuerst eintritt. Typ 1: Einmal jährlich.

Allgemein

Systempresswerkzeuge für alle Viega Pressverbindersysteme. Systempresswerkzeuge im Einzelnen bestehend aus: Press­maschine, -backe, -ring, -kette und (Gelenk-) Zugbacke. Diese Systempresswerkzeuge sind speziell für die Verarbeitung der Viega Pressverbindersysteme entwickelt und darauf abgestimmt. Bei Verwendung für Systeme anderer Hersteller kann Viega keine Gewährleistung übernehmen. Die Funktionssicherheit der Viega Pressverbindersysteme hängt in erster Linie vom einwandfreien Zustand der verwendeten Presswerkzeuge ab.

Serviceintervalle

Pressgun 6 Plus und Pressgun Picco 6 Plus: Jederzeit über Viega Tool Services App abrufbar oder Anzeige nach 40.000 Verpressungen, Si­cher­heits­ab­schal­tung nach weiteren 2.000 Verpressungen – spätestens jedoch nach 4 Jahren – je nachdem welcher Fall zuerst eintritt. Pressgun 6 und Picco 6: Anzeige nach 30.000 Verpressungen, Si­cher­heits­ab­schal­tung nach weiteren 2.000 Verpressungen – spätestens jedoch nach 4 Jahren – je nachdem welcher Fall zuerst eintritt. Pressgun 6 B: Spätestens alle 2 Jahre. Pressgun 5: Anzeige nach 40.000 Verpressungen, Si­cher­heits­ab­schal­tung nach weiteren 2.000 Verpressungen – spätestens jedoch nach 4 Jahren – je nachdem welcher Fall zuerst eintritt. Pressgun Picco und Pressgun 4E und 4B: ​Anzeige nach 30.000 Verpressungen, Si­cher­heits­ab­schal­tung nach weiteren 2.000 Verpressungen – spätestens jedoch nach 4 Jahren – je nachdem welcher Fall zuerst eintritt. Typ PT3-AH, Picco und Typ PT3-H/EH: LED-​Anzeige nach 20.000 Verpressungen, Si­cher­heits­ab­schal­tung nach weiteren 2.000 Verpressungen – spätestens jedoch nach 4 Jahren, je nachdem welcher Fall zuerst eintritt. Typ 2: Mindestens alle 2 Jahre. Viega Akku-​Press­maschine Modell 2478: Mindestens einmal jährlich. Viega Akku-​Press­maschine Modell 2475: LED-​Anzeige nach 20.000 Verpressungen – spätestens jedoch nach 4 Jahren – je nachdem welcher Fall zuerst eintritt. Typ 1: Einmal jährlich.

Wartungshinweise

Press­maschinen bauen einen definierten Druck für den Pressvorgang auf. Die dafür notwendige Betriebssicherheit setzt ein dichtes Hydrauliksystem voraus, wobei ein natürlicher Verschleiß an derart hoch belasteten Bauteilen unvermeidbar ist. Damit die Betriebssicherheit und Zuverlässigkeit der Systempressmaschinen dauerhaft gegeben ist, sind diese regelmäßig durch autorisierte Servicepartner zu warten. Adressen siehe Betriebsanleitung, Anleitung zur Pflege von Viega Sy­stem­press­werk­zeu­gen oder Viega Website. Dies erfolgt in der Regel durch Versand an die von Viega benannten autorisierten Servicepartner oder anlässlich von Vor-​Ort-​Aktionen durch die Servicepartner beim Fachgroßhandel. Es wird dringend empfohlen, bei der Wartung der Press­maschinen auch die Pressbacken, -ringe, -ketten und (Gelenk-) Zugbacken überprüfen zu lassen. Hierbei werden ggf. Verschleißteile ausgetauscht, Presskonturen nachgearbeitet und die Pressbacken, -ringe, -ketten und (Gelenk-) Zugbacken überprüft. Nehmen Sie bitte Ihre Sorgfaltspflicht wahr und folgen Sie diesen Wartungshinweisen! Generell gilt: Sicherheit durch Wartung! Bei Nichtbefolgung kann keine Verantwortung für Personenschäden übernommen werden! Seit 2012 erhalten die Pressbacken und (Gelenk-) Zugbacken einen Wartungsaufkleber, der den nächsten empfohlenen Wartungstermin anzeigt. Jährlich wechselnde Farbe des Aufklebers zur besseren Unterscheidung. Ein neuer Aufkleber wird nach erfolgter Wartung durch den Viega Servicepartner angebracht. , ,

Kompatibilität

Picco: Pressbacken und -ringe passend zu Press­maschinen Picco und Pressgun Picco, Picco 6 und Picco 6 Plus PT2: Pressbacken, -ringe und -ketten passend zu Press­maschinen Typ 2 (PT2), PT3-H, PT3-AH, PT3-EH und Pressgun 4E, 4B und 5, 6B, 6 und 6 Plus Gelenkzugbacke P1 (Artikel 622 657) für Picco: bis einschließlich d32 bzw. d35 und D¾ Gelenkzugbacke Z1 (Artikel 472 733) für PT2: bis einschließlich d32 bzw. d35 und D¾ Gelenkzugbacke Z2 (Artikel 472 740) für PT2: alle darüber liegenden Rohrdimensionen bis einschließlich d108,0 bzw. D2 Press Booster Z3 (Artikel 753 924) für PT2: Megapress XL-​Pressringe D2½, D3 und D4 Systemübersicht der metallenen Pressverbindersysteme (PMP) mit untereinander kompatibler Presskontur: Profipress Profipress G Profipress S Sanpress Sanpress Inox Sanpress Inox G Prestabo Temponox Easytop Gasarmaturen

Wartungshinweise

Press­maschinen bauen einen definierten Druck für den Pressvorgang auf. Die dafür notwendige Betriebssicherheit setzt ein dichtes Hydrauliksystem voraus, wobei ein natürlicher Verschleiß an derart hoch belasteten Bauteilen unvermeidbar ist. Damit die Betriebssicherheit und Zuverlässigkeit der Systempressmaschinen dauerhaft gegeben ist, sind diese regelmäßig durch autorisierte Servicepartner zu warten. Adressen siehe Betriebsanleitung, Anleitung zur Pflege von Viega Sy­stem­press­werk­zeu­gen oder Viega Website. Dies erfolgt in der Regel durch Versand an die von Viega benannten autorisierten Servicepartner oder anlässlich von Vor-​Ort-​Aktionen durch die Servicepartner beim Fachgroßhandel. Es wird dringend empfohlen, bei der Wartung der Press­maschinen auch die Pressbacken, -ringe, -ketten und (Gelenk-) Zugbacken überprüfen zu lassen. Hierbei werden ggf. Verschleißteile ausgetauscht, Presskonturen nachgearbeitet und die Pressbacken, -ringe, -ketten und (Gelenk-) Zugbacken überprüft. Nehmen Sie bitte Ihre Sorgfaltspflicht wahr und folgen Sie diesen Wartungshinweisen! Generell gilt: Sicherheit durch Wartung! Bei Nichtbefolgung kann keine Verantwortung für Personenschäden übernommen werden! Seit 2012 erhalten die Pressbacken und (Gelenk-) Zugbacken einen Wartungsaufkleber, der den nächsten empfohlenen Wartungstermin anzeigt. Jährlich wechselnde Farbe des Aufklebers zur besseren Unterscheidung. Ein neuer Aufkleber wird nach erfolgter Wartung durch den Viega Servicepartner angebracht. , ,

Kompatibilität

Picco: Pressbacken und -ringe passend zu Press­maschinen Picco und Pressgun Picco, Picco 6 und Picco 6 Plus PT2: Pressbacken, -ringe und -ketten passend zu Press­maschinen Typ 2 (PT2), PT3-H, PT3-AH, PT3-EH und Pressgun 4E, 4B und 5, 6B, 6 und 6 Plus Gelenkzugbacke P1 (Artikel 622 657) für Picco: bis einschließlich d32 bzw. d35 und D¾ Gelenkzugbacke Z1 (Artikel 472 733) für PT2: bis einschließlich d32 bzw. d35 und D¾ Gelenkzugbacke Z2 (Artikel 472 740) für PT2: alle darüber liegenden Rohrdimensionen bis einschließlich d108,0 bzw. D2 Press Booster Z3 (Artikel 753 924) für PT2: Megapress XL-​Pressringe D2½, D3 und D4 Systemübersicht der metallenen Pressverbindersysteme (PMP) mit untereinander kompatibler Presskontur: Profipress Profipress G Profipress S Sanpress Sanpress Inox Sanpress Inox G Prestabo Temponox Easytop Gasarmaturen

• Modell: 2489.4
• Anwendung: Viega Systempressbacken
• U [V]: 12
• Modell: 2489.4
• Anwendung: Viega Systempressbacken
• U [V]: 12

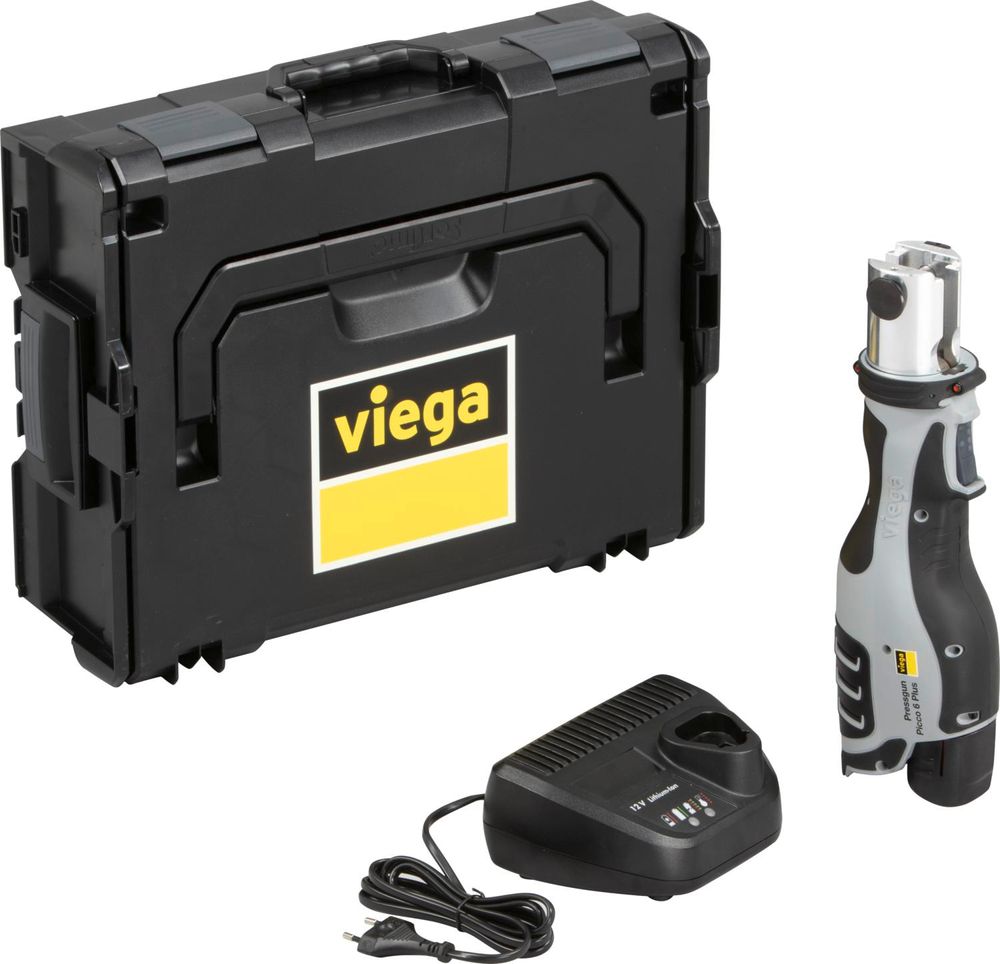

mit Akku und Bluetooth Schnittstelle

• für alle Viega Systempressbacken, -ringe und Gelenkzugbacken mit Picco-​Schnittstelle
• ausgestattet mit Deckeleinlage Modell 2202.90, Systemkoffer Modell 2202, Koffereinsatz Modell 2202.28, Akku-Ladegerät Modell 2488.91, Akku Artikel 798 475
• Pressbackenaufnahme um 180° drehbar, Haltebolzensicherung elektronisch

Ausstattung

Akku 12 V/3,0 Ah, Akku-​Ladegerät 220–240 V/50–60 Hz mit Netzanschlussstecker Typ C CEE7/16

Technische Daten

Presskraft 24 kN

Hinweis

Über die Viega Tool Services App können verschiedene Informationen aufgerufen, der Fahrmodus geändert oder die Nutzungssperre eingeschaltet werden.

Serviceintervalle

Jederzeit über Viega Tool Services App abrufbar oder Anzeige nach 40.000 Verpressungen, Si­cher­heits­ab­schal­tung nach weiteren 2.000 Verpressungen – spätestens jedoch nach 4 Jahren – je nachdem welcher Fall zuerst eintritt.mit Akku und Bluetooth Schnittstelle

• für alle Viega Systempressbacken, -ringe und Gelenkzugbacken mit Picco-​Schnittstelle
• ausgestattet mit Deckeleinlage Modell 2202.90, Systemkoffer Modell 2202, Koffereinsatz Modell 2202.28, Akku-Ladegerät Modell 2488.91, Akku Artikel 798 475
• Pressbackenaufnahme um 180° drehbar, Haltebolzensicherung elektronisch

Ausstattung

Akku 12 V/3,0 Ah, Akku-​Ladegerät 220–240 V/50–60 Hz mit Netzanschlussstecker Typ C CEE7/16

Technische Daten

Presskraft 24 kN

Hinweis

Über die Viega Tool Services App können verschiedene Informationen aufgerufen, der Fahrmodus geändert oder die Nutzungssperre eingeschaltet werden.

Serviceintervalle

Jederzeit über Viega Tool Services App abrufbar oder Anzeige nach 40.000 Verpressungen, Si­cher­heits­ab­schal­tung nach weiteren 2.000 Verpressungen – spätestens jedoch nach 4 Jahren – je nachdem welcher Fall zuerst eintritt.
