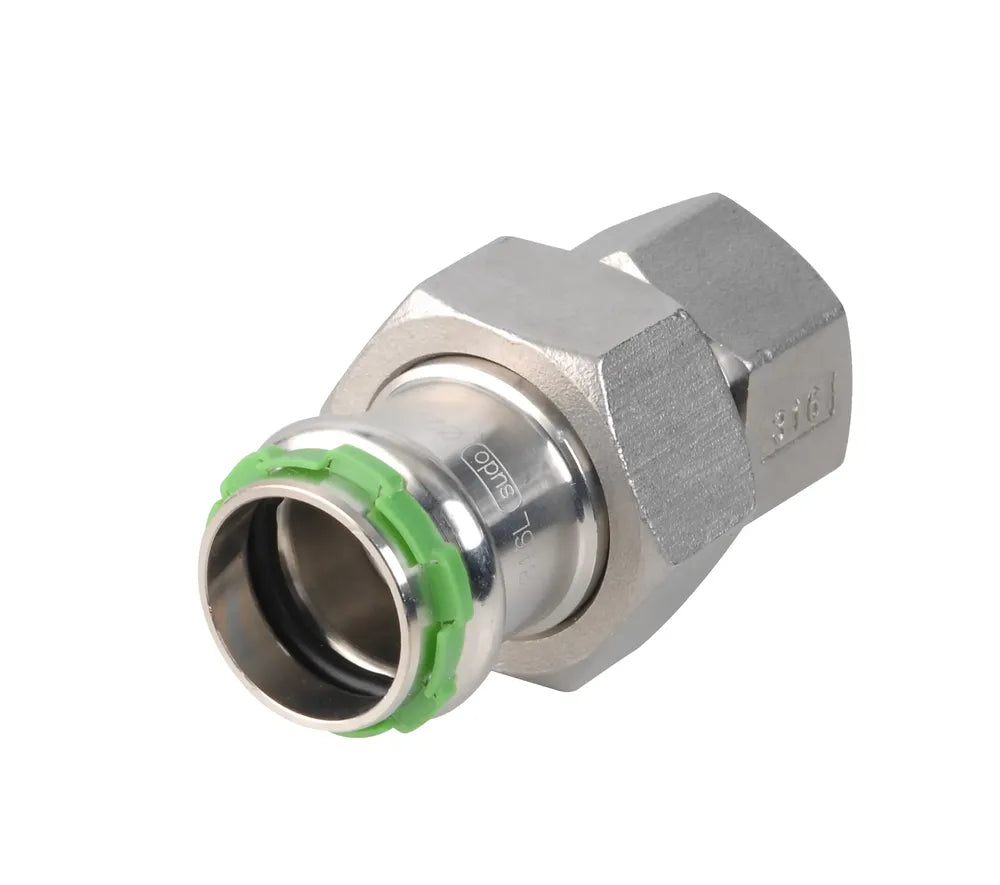

VSH SudoPress Edelstahl Durchgangsverschraubung FF 42xRp1 1/2" Typ SP6330GV, 6551072

VSH SudoPress Edelstahl Durchgangsverschraubung FF 42xRp1 1/2" Typ SP6330GV, 6551072

VSH SudoPress

Das Sortiment besteht aus V-Profil-Pressfittings, -Armaturen und -Werkzeugen und Rohren und ist in den Ausführungen C-Stahl, Edelstahl und Kupfer erhältlich. Doppelte Sicherheit Mit der „Leak Before Pressed“-Funktion, machen sich undichte Fittings sofort bemerkbar. Aufgrund des speziellen O-Rings strömt bei nicht-gepressten Verbindungen während des Drucktests Wasser aus den Fittings. Eine zusätzliche Kontrolle, mit der Sie Folgeschäden vorbeugen und die jederzeit ein zu 100 % dichtes System liefert.Visu-Control® ist eine zusätzliche Sicherheit bei den VSH SudoPress-Fittings, die eine Sicht- und Tastkontrolle ermöglicht. Nach dem Pressen kann der Visu-Control®-Ring einfach vom Fitting entfernt werden, sodass auf einen Blick sichtbar ist, ob der Fitting verpresst ist. Die verpressten Verbindungen müssen dadurch auch im Nachhinein nicht mehr markiert werden. Der Visu-Control®-Ring sorgt gleichzeitig für eine optimale Produkterkennung, da jeder Materialtyp mit einem andersfarbigen Ring versehen ist. Nahtlos kombinieren Die breite Palette an Übergangskupplungen sorgt für einen einfachen Übergang und Anschluss. Dadurch wird eine effiziente Installation ermöglicht, was sehr kosteneffizient ist.

• Anwendung: Trinkwasser, Heizung, Kühlung, Druckluft, Solarenergie, Vakuum
• Segmente: Zweckbau, Industrie
• d1: 42,0
• DN1: DN40
• l1: 47
• z1: 11
• slw1: 58
• d2: 48,3
• DN2: 1 1/2" (DN40)
• l2: 41
• z2: 27
• slw2: 54
• Materialien: Edelstahl (Edelstahl 316L (1.4404))
• Verarbeitung: Keine
• Formen: Gerade
• Verbindung: Press (V), Rp - Innengewinde zylindrisch
• Abdichtung: EPDM
• Serie: SudoPress Edelstahl
• Produkttyp: SP6330GV
• Abmessung: 42xRp1 1/2"
• Gewicht: 0,5 kg
• L x B x H: 114x67x67 mm
• Max. Betriebsdruck (bar): 16 bar
• Min. Betriebstemperatur Medium: -20 °C
• Max. Betriebstemperatur Medium: 110 °C
• Spitzentemperatur Medium: 135 °C

Ein vollständiges Leitungssystem mit doppelter Sicherheit

• einfache Installation, Zeitersparnis und Sicherheit stehen an erster Stelle
• doppelte Sicherheit durch Visu-Control®-Ring und Leak Before Pressed-Funktion
• einfache, schnelle Verbindungstechnik
• vollständiges Leitungssystem (C-Stahl, Edelstahl und Kupfer)
• Fittings und Rohre von 12 bis 108 mm
• praktisches, passendes Presswerkzeug
• einfach mit anderen Systemen kombinierbar
• breites Paket mit vielen lokalen Zulassungen

VSH SudoPress Edelstahl Verschraubung (Press x Außengewinde)

VSH SudoPress SP6330GV ist eine Verschraubung mit einer Pressverbindung und einem Innengewinde, die für Rohre aus Edelstahl verwendet werden kann. Durch die Verwendung von VSH SudoPress in Ihrer Rohrinstallation können Sie es schnell, einfach und sauber installieren. VSH SudoPress liefert ein Rohrleitungssystem, das in einer Vielzahl von Situationen eingesetzt werden kann.

• doppelte Sicherheit dank Visu-Control und Leak Before Pressed (Unverpresst undicht)-Funktion
• mit allen relevanten Zulassungen versehen
• klare Erkennung von Material und Größe

Halbe Verschraubungen sind für die Kombination mit einem Außengewinde vorgesehen, dass eine entsprechende Auflage der Flachdichtung garantiert.

1. prüfen Sie die Qualität und die Unversehrtheit der Flachdichtung. Die Flachdichtung- und die Auflageflächen des Gewindes müssen frei von Verunreinigungen und Vertiefungen (Riefen/Kerben) sein
2. die halbe Verschraubung mit der Flachdichtung auf das geeignete Außengewinde (G-Gewinde) montieren und handfest anziehen. Achten Sie dabei auf den richtigen Sitz der Flachdichtung
3. anschließend die Verschraubung mit einem passenden Maulschlüssel 1/8 bis 1/4 Umdrehungen anziehen. Ein Überdrehen der halben Verschraubung, kann zu einer Beschädigung der Verschraubung als auch zu einer Beschädigung und/oder Verschiebung der Flachdichtung führen
