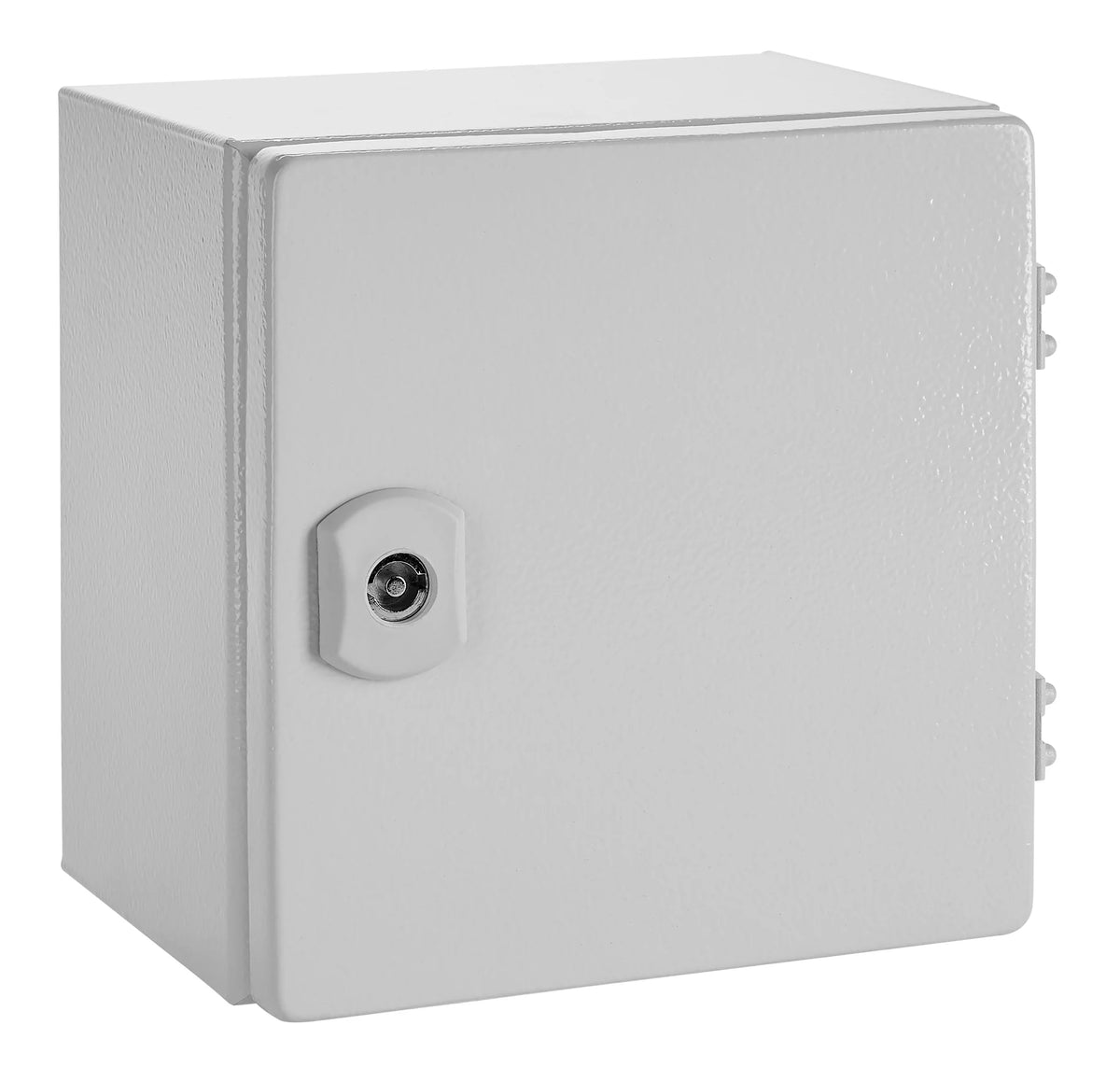

Wandgehäuse 1-Tür IP66 H=200 B=200 T=150mm Stahlblech

Wandgehäuse 1-Tür IP66 H=200 B=200 T=150mm Stahlblech

• Belastbarkeit Montageplatte: 10
• Montageplatte Wandstärke: 2
• Türversteifung: Keine
• Verlustleistung: -29,00
• Type: Wandgehäuse Stahlblech
• Gesamtbelastbarkeit: 12
• Montageplatte: galvanisiertes Stahlblech 2mm
• Türe Wandstärke: 1,20
• Hersteller: Schrack
• PREG: 1150
• Farbe: RAL 7035 (Lichtgrau)
• Schutzklasse: I
• Montageplatte Höhe: 185
• BxHxT mm: 200x200x150
• Belastbarkeit pro Türe: 2
• Schutzart: IP66
• Basisbezeichnung: Gehäuse
• Schanier: 2
• Min. Umgebungstemperatur: -40
• VE: 120
• Schloss: 1
• Lieferumfang: Komplettgehäuse + Montageplatte + Doppelbartschlüssel + Beipack
• Montageplatte Breite: 175
• Nettogewicht (kg/m): 3,29
• Optionales Zubehör: WSAWB004--;WSTCUF260-;WSTCEG2806;WSTCEG4010;WSTCEG5007;WSTCEG5008;WSTL3525--;WSTL3529--
• BEST. NR.: WKT2020150
• Anzahl der Flansche: -
• Produktnorm: EN 62208
• HxBxT mm: 200x200x150
• Verpackungseinheit: 1
• Max. Umgebungstemperatur: 100
• Anzahl Türen: 1
• Korpus Wandstärke: 1,20
• Rückwandbefestigung: 4

Wandgeh. 1-T. H200 B200 T150

SCHRACK-Info

• Material: Robuste, kreuzförmige Konstruktion, welche unabhängig von der Größe des Gehäuses aus kaltgewalztem Stahlblech geschweißt ist. Das Gehäuse besteht aus zwei Teilen: Korpus und Tür


• Stahlblechstärken Korpus: 1,2mm


• Tür: Aus Stahlblech gefertigt und mit M6 Gewindebolzen zur Erdung versehen
• Stahlblechstärken: 1,2mm
• Die Tür ist durch zwei außenliegende Scharniere gesichert und hat einen Öffnungswinkel von 180°
• Die Türen haben eine aufgeschäumte Polyurethandichtung zur Gewährleistung der IP-Schutzart


• Schließung: Eintürig mit 1x Doppelbartschloss 5mm


• Montageplatte:

• 2mm verzinktes Stahlblech
• Die Montageplatte wird auf Bodenprofile im Gehäuseinneren montiert und kann zur Bestückung und Verkabelung herausgenommen werden


• Montage:

• Das Gehäuse kann mit dem Montagesatz WSAWB004 an der Wand befestigt werden, der lP-Schutzgrad bleibt dabei erhalten
• Alternativ kann das Gehäuse mittels Schrauben an der gewünschten Montagefläche direkt montiert werden (Schutzgrad beachten!)
• Die vier Wandbefestigungsbohrungen mit M8-Durchmesser sind in den Ecken der Rückwand angeordnet


• Montage im Außenbereich:
• Die Gehäuse und das Zubehör der Reihe WKT erfüllen die Anforderungen der Norm IEC 62208 für Metallgehäuse, die eine Installation im Außenbereich ermöglichen
• Die Norm IEC 62208 gestattet ein gewisses Maß an Oxidation Ri1 gemäß der Norm ISO 4628-3 und in der Praxis wirkt sich dieser Oxidationsgrad nicht auf die Funktionalität und die mechanische Integrität des Gehäuses aus. Trotzdem wird die Durchführung von Instandhaltungsmaßnahmen empfohlen (siehe unterhalb), um optische Beeinträchtigungen zu verhindern und die Lebensdauer des Produktes zu verlängern
• Es wird ein entsprechender Korrosionsschutz für das gesamte Gehäuse empfohlen


• Schutzart: Eintürig IP66


• Schlagfestigkeit: IK10


• Oberfläche: Eisenphosphat und elektrostatische Pulverbeschichtung


• Farbe: RAL 7035 (Lichtgrau)


• Lieferumfang:
• Komplettgehäuse
• Ein Schlüssel DIN 5mm
• Eine Montageplatte inklusive Montagematerial
• Erdungsmöglichkeiten sind gegeben


• Die Gehäuse und das Zubehör der Serien WKT und WSA erfüllen die Anforderungen der Norm IEC 62208 für Metallgehäuse, die eine Installation im Außenbereich ermöglichen


• Die Norm IEC 62208 gestattet ein gewisses Maß an Oxidation Ri1 gemäß der Norm ISO 4628-3 und in der Praxis wirkt sich dieser Oxidationsgrad nicht auf die Funktionalität und die mechanische Integrität des Gehäuses aus. Trotzdem wird die Durchführung von Instandhaltungsmaßnahmen empfohlen, um optische Beeinträchtigungen zu verhindern und die Lebensdauer des Produktes zu verlängern


• Intervall: Jährlich


• Sichtprüfung: Feststellung von Oberflächenschäden wie Kratzer oder Dellen, die Schäden an der Lackschicht verursacht haben könnten


• Rostansätze: Infolge von Kratzern, Dellen oder anderen Ursachen
• Flugrost entfernen
• Flugrost durch Abschleifen vollständig beseitigen


• Reinigen: Betroffenen Bereich mit Spiritus oder einem anderen sich verflüchtigenden Reinigungsmittel reinigen


• Lackieren: Betroffenen Bereich der Oberfläche mit Synthetiklack (RAL 7035) lackieren
• Wir empfehlen unseren grauen Texturlack RAL 7035, Art.-Nr. IU008106

RM-, Rittal,

RAL7035, mit Montageplatte, mit 1x Doppelbartschloss
