Eine Heizungspumpe ist die Umwälzpumpe, die das erwärmte Wasser vom Wärmeerzeuger durch die Heizkreise und zurück fördert. Sie erzeugt keine Wärme, sie transportiert sie. Genau deshalb entscheidet sie darüber, ob jeder Heizkörper seine ausgelegte Wassermenge bekommt - und sie läuft dabei in der Heizperiode praktisch rund um die Uhr.
Der Tausch einer alten, ungeregelten Pumpe gegen eine elektronisch geregelte ist eine der wenigen Maßnahmen, die in einer Bestandsanlage ohne Eingriff in die Hydraulik Strom spart. Die Einsparung kommt aber nicht aus dem Kauf, sondern aus der Einstellung. Eine falsch parametrierte Hocheffizienzpumpe verbraucht mehr als nötig und macht zusätzlich Geräusche.
Wann sich der Tausch wirklich rechnet
Der entscheidende Unterschied liegt in der Regelung. Eine alte Nassläuferpumpe mit drei Schaltstufen läuft in der gewählten Stufe unabhängig davon, ob alle Thermostatventile offen sind oder nur noch zwei Heizkörper Wärme abfordern. Eine elektronisch geregelte Heizungspumpe passt ihre Drehzahl dagegen laufend an den Druckbedarf der Anlage an.
Den rechtlichen Rahmen setzt die Ökodesign-Verordnung (EG) Nr. 641/2009. Sie begrenzt den Energieeffizienzindex externer Nassläufer-Umwälzpumpen seit dem 1. August 2013 auf höchstens 0,23. Neu gekaufte Pumpen erfüllen diesen Wert also ohnehin. Wie viel Du tatsächlich einsparst, hängt vom Typenschild der alten Pumpe ab: Dort steht ihre Leistungsaufnahme, und dieser Wert ist die einzige belastbare Ausgangsgröße für einen Vergleich.
Lohnend ist der Tausch vor allem dort, wo eine ungeregelte Pumpe auf eine Anlage mit vielen Thermostatventilen arbeitet. Kein Argument ist der Tausch dagegen bei einer Pumpe, die erst wenige Jahre alt ist und bereits drehzahlgeregelt läuft. Dann liegt das Einsparpotenzial in der Einstellung und im hydraulischen Abgleich, nicht im neuen Gerät.
Förderhöhe: der am häufigsten falsch gewählte Wert
Die Förderhöhe in Metern beschreibt nicht die Höhe des Gebäudes. Sie beschreibt den Druckverlust, den die Pumpe im ungünstigsten Heizkreis überwinden muss - also Rohrreibung, Ventile, Bögen und Wärmeübertrager zusammen. Ein zweigeschossiges Haus mit kurzen Wegen und großzügigen Querschnitten braucht deshalb eine andere Pumpe als ein Reihenhaus mit langem Strang bis in den ausgebauten Spitzboden.
Der klassische Fehler ist das Aufrunden nach oben. Eine zu groß gewählte Pumpe drückt zu viel Wasser durch die Anlage. Die Folge sind Strömungsgeräusche an den Ventilen, ein zu geringer Temperaturunterschied zwischen Vor- und Rücklauf und bei Brennwertgeräten ein schlechter Rücklauftemperaturwert - also genau das Gegenteil dessen, was die Anlage braucht.
Für die Auswahl zählen zwei Größen zusammen: der benötigte Volumenstrom, der sich aus der Heizlast und der geplanten Temperaturspreizung ergibt, und die Förderhöhe aus dem Druckverlust. Beide Werte gehören in die Anlagendokumentation. Wer sie nicht hat, sollte sie berechnen lassen, statt die Kennzeichnung der alten Pumpe zu übernehmen - die war oft schon damals eine Schätzung.
Delta-p-c oder Delta-p-v: die Regelungsart entscheidet
Elektronisch geregelte Pumpen bieten zwei Grundkennlinien. Bei Delta-p-c hält die Pumpe die Förderhöhe konstant, auch wenn der Volumenstrom sinkt. Bei Delta-p-v senkt sie die Förderhöhe bei sinkendem Volumenstrom mit ab.
Die Zuordnung ist nicht Geschmackssache. Delta-p-c passt zu Anlagen, deren Druckverlust überwiegend im Erzeuger und in kurzen Verteilwegen liegt - typisch bei Fußbodenheizungen mit Verteilerkreisen und bei Einrohranlagen. Delta-p-v passt zu Zweirohrsystemen mit langen Verteilleitungen und Thermostatventilen, weil dort der Rohrleitungsanteil am Druckverlust groß ist und mit schließenden Ventilen sinkt.

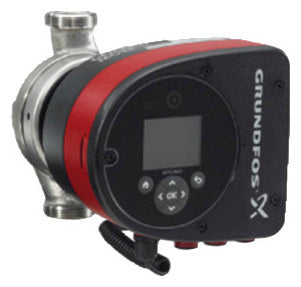

Eine elektronisch geregelte Umwälzpumpe MAGNA3 bringt beide Kennlinien mit und zeigt die aktuelle Leistungsaufnahme im Display. Das ist im Betrieb wertvoller als jedes Datenblatt: Du siehst sofort, ob eine geänderte Einstellung tatsächlich Wirkung hat. In kleineren Anlagen reicht oft eine kompakte Ausführung wie die geregelte Umwälzpumpe UPE 80-25.
Eine automatische Anpassungsfunktion ersetzt den Abgleich übrigens nicht. Sie arbeitet mit dem, was die Anlage hergibt. Sind einzelne Heizkreise hydraulisch unterversorgt, regelt die Pumpe diesen Fehler nicht weg - sie versteckt ihn nur hinter höherer Drehzahl.
Einbaulänge, Anschluss und was beim Tausch vor Ort schiefgeht
Vor dem Kauf werden drei Maße gebraucht: Einbaulänge zwischen den Verschraubungen, Anschlussgewinde und Achslage. Die verbreiteten Baulängen sind 130 und 180 Millimeter. Passt die neue Pumpe nicht, hilft kein Adapterstapel - dann wird der Abschnitt sauber neu verrohrt.
Praktisch wird der Tausch erst durch Absperrungen. Sitzt die Pumpe zwischen zwei Pumpenkugelhähnen, lässt sie sich ohne Entleeren der Anlage wechseln. Fehlen sie, gehören sie beim Tausch dazu - spätestens beim übernächsten Servicefall zahlt sich das aus.
Die Pumpe wird immer mit waagerechter Welle eingebaut. Steht die Welle senkrecht, läuft das Lager trocken. Der Klemmkasten zeigt nach oben oder zur Seite, damit Kondensat nicht in die Elektronik läuft. Und die Durchflussrichtung steht als Pfeil auf dem Gehäuse - falsch eingebaut läuft die Pumpe, fördert aber nicht.
Nach der Montage wird die Anlage befüllt, der Druck geprüft und die Pumpe entlüftet. Ein neuer Nassläufer braucht dafür in der Regel einige Minuten Laufzeit, viele Geräte haben eine Entlüftungsfunktion. Bleibt Luft im Rotorraum, entsteht ein mahlendes Geräusch, das gern für einen Defekt gehalten wird.
Elektrischer Anschluss und Fehlerstromschutz
Der Anschluss erfolgt mit 230 Volt und gehört in die Hände einer Elektrofachkraft. Ein Punkt wird dabei regelmäßig übersehen: Elektronisch geregelte Pumpen arbeiten mit einem einphasigen Frequenzumrichter. Solche Geräte können hochfrequente Fehlerströme erzeugen, mit denen ein Fehlerstromschutzschalter vom Typ A nicht in jedem Fall zurechtkommt.
Welcher RCD im konkreten Stromkreis nötig ist, ergibt sich aus dem Datenblatt des Pumpenherstellers - je nach Gerät kommt Typ F oder Typ B in Frage. Wer die Pumpe einfach auf den vorhandenen Heizungsstromkreis klemmt, verlagert das Thema auf den Tag, an dem der FI ohne erkennbaren Grund auslöst.
Nach dem Tausch: einstellen statt laufen lassen
Eine neue Pumpe startet in der Werkseinstellung, und die ist auf Sicherheit ausgelegt, nicht auf Deine Anlage. Der erste Schritt ist deshalb die Wahl der Kennlinie, der zweite die Absenkung der Förderhöhe, bis der ungünstigste Heizkörper gerade noch warm wird. Genau an diesem Punkt arbeitet die Anlage am sparsamsten.
Sinnvoll ist ein Abgleich der Einstellung mit der Regelung des Wärmeerzeugers. Läuft die Pumpe dauerhaft, während der Kessel längst abgeschaltet hat, transportiert sie Wärme aus dem Speicher in ungedämmte Leitungsabschnitte. Wie viel dort verloren geht, hängt an der Dämmung - dazu gibt es eigene Vorgaben, zusammengefasst im Beitrag Rohrdämmung nach GEG.
Für die Warmwasserseite gelten andere Regeln. Eine Heizungspumpe gehört nicht in die Trinkwasserzirkulation, weil ihr Werkstoff dafür nicht zugelassen ist. Passende Geräte stehen unter Trinkwasserpumpen, die Laufzeitfrage behandelt der Beitrag zur Zirkulationspumpe.
Häufige Fragen zum Pumpentausch
Kann ich die Heizungspumpe selbst tauschen? Der hydraulische Teil ist handwerklich überschaubar, der elektrische Anschluss mit 230 Volt gehört einer Elektrofachkraft. Dazu kommt die Auslegung: Wer Förderhöhe und Kennlinie falsch wählt, hat zwar eine neue Pumpe, aber keinen Gewinn.
Wie erkenne ich, dass die Pumpe zu groß eingestellt ist? An Strömungsgeräuschen an den Thermostatventilen und an einer geringen Spreizung zwischen Vor- und Rücklauf. Wenn beide Leitungen am Verteiler fast gleich warm sind, läuft zu viel Wasser zu schnell durch die Anlage.
Muss die Anlage zum Tausch komplett entleert werden? Nein, wenn Absperrungen vor und hinter der Pumpe vorhanden sind. Fehlen sie, wird der betroffene Strang abgelassen - und beim Wiederbefüllen ist auf Anlagendruck und Entlüftung zu achten.
Warum blockiert eine Pumpe nach dem Sommer? Steht der Rotor monatelang still, können sich Ablagerungen im Spaltrohr festsetzen. Moderne Pumpen haben dafür eine Blockierschutzfunktion, die den Rotor in Intervallen kurz andreht. Bei älteren Geräten hilft nur, sie im Sommer gelegentlich laufen zu lassen.
Eine Übersicht passender Geräte für Heizkreis und Verteilung findest Du unter Pumpen. Die Auslegung bleibt Sache des Heizungsfachbetriebs - sie ist der Teil, der über die Einsparung entscheidet.
