Ein Fundamenterder ist ein Leiter aus Band- oder Rundstahl, der beim Neubau in das Betonfundament eingelegt wird und das Gebäude dauerhaft leitend mit dem Erdreich verbindet. Er ist keine Zusatzausstattung, sondern die Grundlage für Schutzmaßnahmen, Potentialausgleich, Blitzschutz und Antennenerdung. Geregelt ist er in der DIN 18014 (Fundamenterder — Allgemeine Planungsgrundlagen), die Anforderungen an die Elektroinstallation stehen in DIN VDE 0100-540.
Der Haken: Der Fundamenterder wird eingebaut, bevor der erste Elektriker auf der Baustelle ist. Wer ihn beim Rohbau vergisst oder falsch ausführt, kann ihn später nicht mehr nachrüsten — dann bleibt nur ein Ringerder im Erdreich rund um das Gebäude, und der kostet deutlich mehr als das Stück Bandstahl im Fundament.
Fundamenterder oder Ringerder: was die Bauweise vorgibt
Bis in die 2000er wurde der Erder einfach in den Beton gelegt. Heute sind Bodenplatten fast immer aus wasserundurchlässigem Beton, oft zusätzlich mit einer durchgehenden Perimeterdämmung unter der Platte. In dieser Konstruktion ist der Beton vom Erdreich elektrisch entkoppelt — ein Erder mitten im Beton hätte kaum noch Kontakt zur Erde.
Deshalb unterscheidet DIN 18014 zwei Fälle. Liegt der Beton direkt auf dem Erdreich, wird der Erder im Fundament geführt. Ist die Bodenplatte gedämmt oder aus WU-Beton, kommt ein Ringerder außen um das Gebäude ins Erdreich, unterhalb der Frostgrenze und im direkten Kontakt mit dem gewachsenen Boden. Zusätzlich wird im Fundament ein Funktionspotentialausgleichsleiter verlegt, der die Bewehrung einbindet. Welche Variante gilt, entscheidet nicht der Elektriker allein, sondern die Bauplanung — deshalb gehört die Frage in die Ausführungsplanung und nicht auf die Baustelle.
Werkstoff und Abmessungen
Für den Einbau im Beton sind verzinkter Bandstahl mit mindestens 30 × 3,5 mm oder Rundstahl mit 10 mm Durchmesser üblich. Sobald der Leiter Erdkontakt hat oder durch die Betonoberfläche ins Erdreich übergeht, ist nichtrostender Stahl Pflicht — in der Praxis V4A, Werkstoffnummer 1.4571. Verzinkter Stahl korrodiert genau an dieser Übergangsstelle am schnellsten, und zwar dort, wo man später nicht mehr hinkommt.
Im Beton muss der Erder allseitig mindestens 5 cm Betonüberdeckung haben, damit er nicht korrodiert. Bei der Verlegung wird er deshalb auf Abstandhaltern geführt und nicht einfach auf die Sauberkeitsschicht gelegt. Der Ring darf eine Maschenweite von 20 m × 20 m nicht überschreiten; bei größeren Grundflächen werden Querverbindungen eingezogen. Passendes Material findest Du unter Zubehör für Erdung und Blitzschutz.
Verbindungen im Bewehrungskorb
Jede Verbindung ist eine potentielle Schwachstelle, deshalb gilt: so wenige wie möglich, und jede sauber ausgeführt. Kreuzungen und Stöße werden mit einem Kreuzverbinder geschraubt, nicht mit Draht umwickelt. Bei Schraubverbindungen im Beton sind mindestens zwei Klemmstellen üblich, damit die Verbindung auch dann hält, wenn sich beim Betonieren etwas verschiebt.
Die Bewehrung selbst wird an mehreren Stellen leitend an den Erder angebunden. Sie ersetzt ihn nicht, sie ergänzt ihn: Eine eingebundene Bewehrung verbessert den Ausbreitungswiderstand und verhindert Potentialunterschiede im Gebäude. Wichtig ist, dass die Anbindung vor dem Betonieren fotografisch dokumentiert wird — danach sieht sie niemand mehr.
Anschlussfahnen: die Schnittstelle nach oben
Aus dem Erder werden Anschlussfahnen herausgeführt. Mindestens eine führt zur Haupterdungsschiene im Hausanschlussraum. Weitere werden dort gesetzt, wo später etwas angeschlossen wird: an den geplanten Ableitungen des äußeren Blitzschutzes, an der Wallbox, an Antennenmast oder Photovoltaikgestell, an der Aufstellfläche der Wärmepumpe.

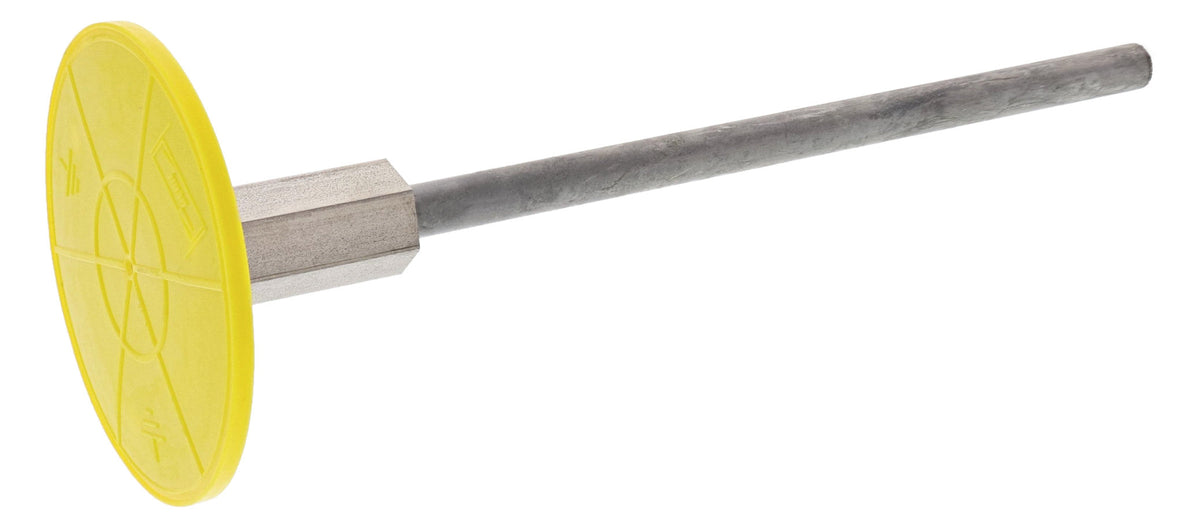

Die Fahne muss lang genug aus dem Beton herausstehen, damit sie später ohne Verlängerung an ihrem Ziel ankommt, und sie muss vor Beschädigung geschützt sein — auf der Baustelle ist ein Stück Stahl im Weg. Wo die Fahne durch eine Wand oder eine Abdichtungsebene geht, ist ein Erdungsfestpunkt die sauberere Lösung: Er wird einbetoniert, bleibt dicht und liefert außen und innen je ein Gewinde zum Anschließen. Die Auswahl steht unter Erdungsfestpunkte.
Haupterdungsschiene: hier läuft alles zusammen
Die Haupterdungsschiene ist der zentrale Punkt des Schutzpotentialausgleichs nach DIN VDE 0100-540. Angeschlossen werden dort der Fundamenterder, der Schutzleiter der Verteilung, metallene Wasser- und Gasleitungen, die Heizungsanlage, die Antennen- und Netzwerkerdung sowie — falls vorhanden — die Ableitungen des Blitzschutzes.
Die Schiene gehört an eine zugängliche Stelle im Hausanschlussraum, nicht hinter den Heizkessel. Jeder Anschluss muss einzeln lösbar sein, damit sich die Erdungsanlage messen lässt, ohne die Anlage zu zerlegen. Für die Anbindung beweglicher oder schwingender Teile, etwa an Rohrleitungen oder Schranktüren, wird ein flexibles Erdungsband verwendet. Die Schienen selbst stehen unter Potentialausgleichsschienen.
Prüfung, Messung und Dokumentation
Der Fundamenterder wird vor dem Betonieren geprüft: Lage, Überdeckung, Verbindungen, Anzahl und Position der Anschlussfahnen. Das Ergebnis gehört in eine Bilddokumentation mit Datum — sie ist später der einzige Nachweis, dass überhaupt etwas eingebaut wurde.
DIN 18014 schreibt für den Fundamenterder keinen festen Zahlenwert für den Ausbreitungswiderstand vor. Die Blitzschutznorm DIN EN 62305-3 empfiehlt für die Erdungsanlage einen Wert unter 10 Ohm. Gemessen wird nach dem Anschluss an die Haupterdungsschiene mit einem Erdungsmessgerät; die Messung dokumentiert der Elektrofachbetrieb im Prüfprotokoll. Wer den äußeren Blitzschutz plant, sollte parallel den inneren Schutz mitdenken — passende Geräte stehen unter Blitzstrom- und Überspannungsableiter, das Nachrüsten im Bestand beschreibt unser Beitrag Überspannungsschutz nachrüsten.
Die vier häufigsten Fehler
Erster Fehler: zu spät gedacht. Der Erder wird beim Fundament eingebaut, nicht beim Elektroanschluss. Steht die Bodenplatte, ist die Entscheidung gefallen.
Zweiter Fehler: falscher Werkstoff am Übergang. Verzinkter Stahl, der aus dem Beton ins Erdreich oder ins Freie geht, rostet an der Grenzfläche durch. Dort gehört V4A hin.
Dritter Fehler: zu wenige Anschlussfahnen. Eine Fahne für die Haupterdungsschiene reicht nur so lange, bis jemand eine Wallbox, eine PV-Anlage oder eine Außenantenne dazustellt. Jede fehlende Fahne wird später zu einem Loch in der Wand.
Vierter Fehler: keine Dokumentation. Ohne Fotos und Prüfprotokoll lässt sich beim Verkauf, bei der Blitzschutzprüfung oder im Schadensfall nichts belegen. Die Erdungsanlage ist dann formal nicht vorhanden.
Die Erdungsanlage kostet im Neubau wenig und lässt sich später praktisch nicht nachbessern. Wer sie sauber plant, hat die Grundlage für jede spätere Erweiterung — von der Unterverteilung bis zum Technikraum, dessen Erdung wir in Netzwerkschrank erden beschreiben.
Häufige Fragen zum Fundamenterder
Ist ein Fundamenterder im Neubau Pflicht?
Für jedes neu errichtete Gebäude mit elektrischer Anlage ist eine Erdungsanlage nach DIN 18014 und DIN VDE 0100-540 auszuführen. Ob das ein Fundamenterder oder ein Ringerder wird, hängt von der Bauweise der Bodenplatte ab.
Kann man einen Fundamenterder nachrüsten?
Im bestehenden Fundament nicht. Nachrüstbar ist ein Ringerder im Erdreich rund um das Gebäude oder ein Tiefenerder. Beides ist mit Erdarbeiten verbunden und deutlich teurer als der Einbau im Rohbau.
Welches Material wird verwendet?
Im Beton verzinkter Bandstahl ab 30 × 3,5 mm oder Rundstahl mit 10 mm Durchmesser. Überall dort, wo der Leiter Erdkontakt hat oder aus dem Beton austritt, nichtrostender Stahl V4A (1.4571).
Wie viel Betonüberdeckung braucht der Erder?
Mindestens 5 cm allseitig. Deshalb wird er auf Abstandhaltern verlegt und nicht direkt auf die Schalung oder die Sauberkeitsschicht gelegt.
Welcher Erdungswiderstand gilt als gut?
DIN 18014 nennt für den Fundamenterder keinen Grenzwert. Die Blitzschutznorm DIN EN 62305-3 empfiehlt weniger als 10 Ohm. Gemessen und dokumentiert wird der Wert vom Elektrofachbetrieb.
