Gitterrinne dimensionieren: Wie breit, wie hoch und wie abhängen?

Eine Gitterrinne ist ein Kabeltragsystem aus verschweißten Stahldrähten, das Leitungen offen und belüftet unter der Decke, an der Wand oder im Doppelboden führt. Sie ist leichter als eine geschlossene Blechrinne, lässt sich mit dem Bolzenschneider ablängen und vor Ort anpassen. Du findest sie in Gewerbebauten, Rechenzentren, Werkhallen und Technikräumen, überall dort, wo viele Leitungen über längere Strecken laufen.

Dieser Ratgeber erklärt, wie du Breite und Höhe wählst, welche Oberfläche wohin passt, wie Abhängung und Zubehör zusammenspielen und welche Entscheidungen beim Planer liegen.

Gitterrinne oder Kabelrinne

Beide gehören zu den Kabelträgersystemen nach DIN EN 61537. Die Kabelrinne aus Blech hat einen geschlossenen oder gelochten Boden und schützt Leitungen besser vor mechanischer Belastung. Die Gitterrinne ist offen, Leitungen bleiben sichtbar und gut belüftet, Abzweige lassen sich an fast jeder Stelle herausführen. Für Datenleitungen und viele dünne Kabel ist sie deshalb beliebt. Für schwere Energiekabel über große Spannweiten ist oft eine Blechrinne oder Weitspannrinne die bessere Wahl.

Eine Übersicht über beide Systeme findest du in der Kategorie Kabelrinnen und Tragsysteme, die Gitterrinnen gesammelt unter Gitterrinne.

Breite und Höhe wählen

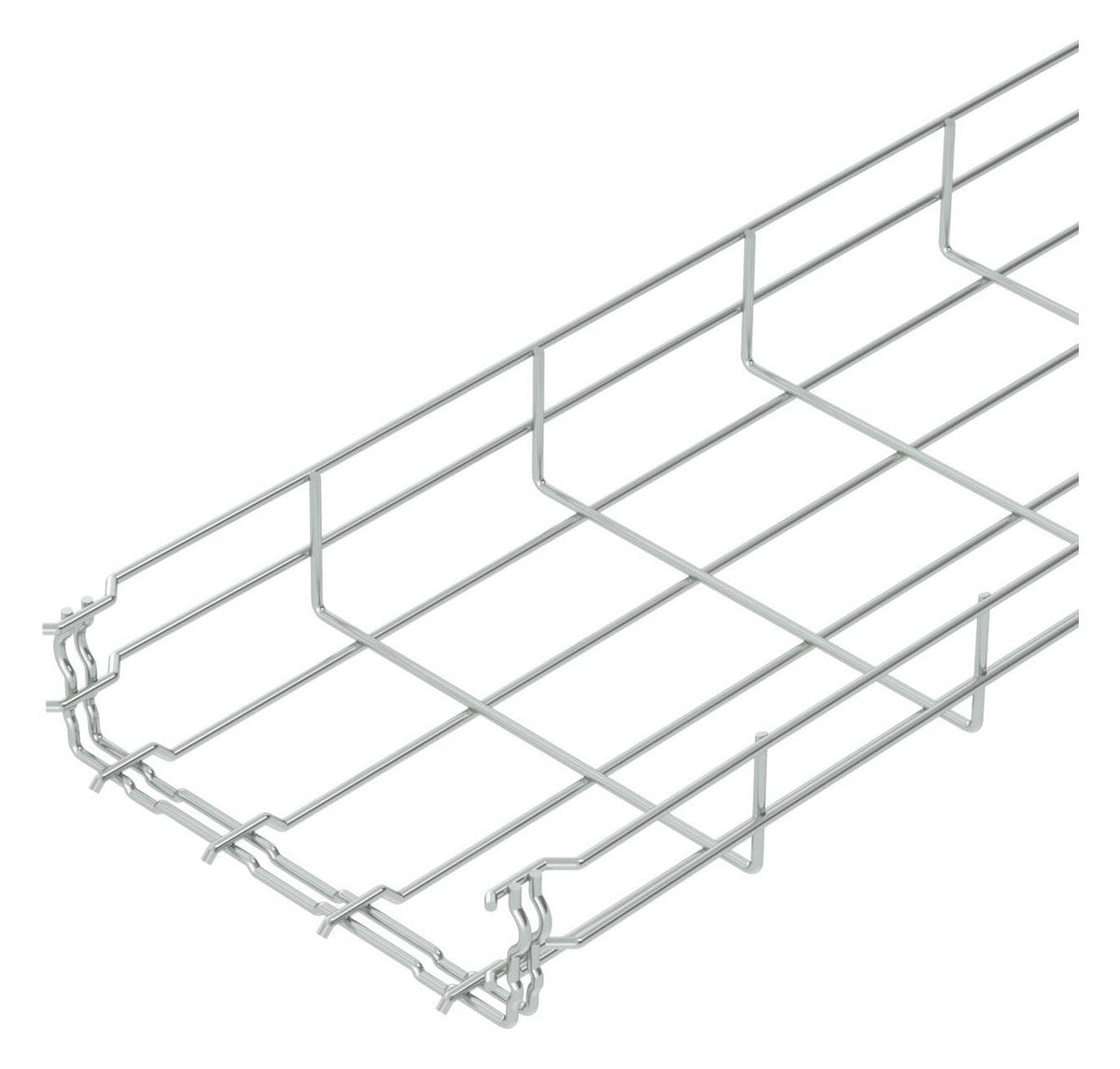

Bei OBO Bettermann steht die Größe im Typ. „GRM 55 200“ bedeutet: 55 mm Seitenhöhe und 200 mm Breite. Die Länge ist bei der GRM-Serie 3.000 mm.

• Breite: Sie richtet sich nach der Zahl und dem Durchmesser der Leitungen. Lege die Leitungen gedanklich nebeneinander und plane Reserve für spätere Nachbelegung ein. Eine Gitterrinne GRM 55 x 200 mm passt für mittlere Strecken, eine Gitterrinne GRM 55 x 300 mm für dichter belegte Trassen.
• Seitenhöhe: Sie hält die Leitungen in der Rinne. Höhere Seiten nehmen mehr Lagen auf, Leitungen lassen sich aber schwerer einlegen und herausführen. Wähle die Höhe nach der Zahl der Lagen, die du tatsächlich brauchst.
• Reserve: Eine Faustregel aus der Praxis ist, die Rinne beim Bau nicht vollständig zu füllen, damit Nachbelegung möglich bleibt. Einen festen Prozentwert schreibt die Norm nicht vor. Die zulässige Last je Meter nennt der Hersteller im Belastungsdiagramm.

Wie du den Leitungsquerschnitt in Fläche umrechnest und den Füllgrad abschätzt, zeigt der Ratgeber Kabelkanal dimensionieren. Das Prinzip lässt sich auf die Gitterrinne übertragen.

Oberfläche: galvanisch verzinkt, feuerverzinkt oder Edelstahl

Die Oberfläche entscheidet, wo die Gitterrinne dauerhaft hält. OBO kennzeichnet sie mit einem Kürzel am Ende der Typbezeichnung:

• G (galvanisch verzinkt): für trockene Innenräume wie Büros, Flure und Serverräume, zum Beispiel die Gitterrinne GRM 55 x 200 mm G.
• FT (feuerverzinkt im Tauchverfahren): dickere Zinkschicht für stärker belastete Bereiche, etwa feuchtere Räume.
• A2 und A4 (Edelstahl): für Umgebungen mit höherer Korrosionsbelastung. Welche Güte passt, hängt von der konkreten Belastung ab, die Auswahltabellen des Herstellers helfen dabei.

Welche Oberfläche dein Raum braucht, legt der Planer anhand der Korrosionsbelastung fest. Wichtig ist, dass Rinne, Verbinder und Abhängung dieselbe oder eine passende Oberfläche haben. Ein galvanisch verzinkter Verbinder an einer Edelstahlrinne korrodiert schneller.

Abhängung und Stützabstand

Die Gitterrinne liegt auf Auslegern an der Wand, auf Abhängungen von der Decke oder auf Stützen. Wie weit die Auflagepunkte auseinander liegen dürfen, hängt von Rinnengröße, Leitungsgewicht und Tragsystem ab. Diese Werte stehen im Belastungsdiagramm des Herstellers. Übernimm sie von dort, nicht aus einem Ratgeber oder einer Faustregel.

Plane die Befestigung zur Decke passend zum Untergrund. Beton, Trapezblech und Holz brauchen unterschiedliche Anker. Für Anker in Beton gelten die Angaben aus der Zulassung des Dübelherstellers.

Verbinder, Bögen und Abzweige

Gitterrinnen werden mit Verbindern zu einer durchgehenden Trasse gekoppelt. Bei OBO gibt es schraubenlose und geschraubte Ausführungen. Der Verbinder GRV 245 DD ist ein schraubloser Längsverbinder, laut Hersteller werden je Stoß zwei Stück gesetzt. Der Verbinder GEV 36 G ist ein geschraubter Eckverbinder, mit dem du Bögen aus der Rinne herstellst. Prüfe vor der Bestellung, ob Verbinder und Rinne zur selben Serie und Oberfläche gehören.

Bögen, T-Stücke und Höhenversprünge lassen sich bei Gitterrinnen oft vor Ort schneiden und biegen. Der Hersteller beschreibt in der Montageanleitung, welche Drähte du trennen darfst. Schnittkanten an verzinkten Rinnen solltest du mit Zinkspray nachbehandeln, damit die Schnittstelle nicht rostet.

Potentialausgleich und Schutzmaßnahmen

Eine metallische Gitterrinne, die nur Kabel und Leitungen trägt, muss nicht allein wegen ihrer Leitfähigkeit in den Schutzpotentialausgleich. Anders kann es aussehen, wenn das EMV-Konzept eine Funktionserdung verlangt oder andere leitfähige Teile eingebunden sind. Das beurteilt die Elektrofachkraft für die konkrete Anlage. Viele Hersteller bieten Erdungsklemmen und prüfen ihre Verbinder auf elektrische Durchgängigkeit. Ob die Durchgängigkeit für dein System bestätigt ist, steht im Datenblatt.

Brandschutz und Funktionserhalt

In notwendigen Fluren und Treppenräumen gelten die Leitungsanlagen-Richtlinien der Länder. Leitungen dürfen dort nur unter bestimmten Bedingungen offen geführt werden. Mehr dazu liest du im Ratgeber Brandschutzkanal: I30, I90 oder E30.

Für Sicherheitsanlagen wie Notbeleuchtung oder Brandmeldeanlagen kann Funktionserhalt gefordert sein. Dann gilt nur das komplett geprüfte System aus Rinne, Abhängung, Befestigung und Kabel nach DIN 4102-12. Eine beliebige Gitterrinne mit beliebigem Kabel erfüllt das nicht. Diese Planung gehört zum Fachplaner.

Was du selbst machen kannst und was die Fachkraft macht

Ausmessen, Ablängen und Montieren der Rinne kann ein geübter Monteur übernehmen. Das Errichten und Ändern der elektrischen Anlage hinter dem Hausanschluss, also auch das Anschließen von 230-V- und 400-V-Leitungen, übernimmt ein beim Netzbetreiber eingetragener Elektroinstallationsbetrieb (§ 13 NAV). Die Elektrofachkraft entscheidet über den Potentialausgleich und prüft die Anlage vor der Inbetriebnahme nach DIN VDE 0100-600. Brandschutz und Funktionserhalt plant der Fachplaner.

Häufige Fragen

Wie breit muss meine Gitterrinne sein?

Das ergibt sich aus Zahl und Durchmesser der Leitungen plus Reserve für spätere Nachbelegung. Die zulässige Last je Meter nennt der Hersteller im Belastungsdiagramm.

Was bedeuten G und FT bei OBO-Gitterrinnen?

G steht für galvanisch verzinkt und ist für trockene Innenräume gedacht. FT steht für feuerverzinkt im Tauchverfahren und eignet sich für feuchtere Bereiche.

Wie groß darf der Abstand zwischen den Abhängungen sein?

Das hängt von Rinnengröße, Leitungsgewicht und Tragsystem ab. Den Wert entnimmst du dem Belastungsdiagramm des Herstellers.

Muss eine Gitterrinne geerdet werden?

Nicht allein deshalb, weil sie aus Metall ist. Trägt sie nur Kabel und Leitungen, ist eine Einbindung in den Schutzpotentialausgleich nicht pauschal gefordert. Sonderfälle wie Funktionserdung nach EMV-Konzept beurteilt die Elektrofachkraft.

Darf ich Strom- und Datenleitungen in dieselbe Gitterrinne legen?

Das ist möglich, wenn die Abstände und Trennungen nach DIN EN 50174-2 eingehalten werden, zum Beispiel mit einer Trennwand. Die Anforderungen hängen vom Kabeltyp ab und werden für das Projekt festgelegt.
