Eine Außengerät-Konsole ist der Träger, auf dem das Außengerät einer Split-Klimaanlage an der Wand oder auf dem Boden befestigt wird. Schwingungsdämpfer sind elastische Elemente aus Gummi oder Gummi-Metall, die zwischen Gerät und Konsole sitzen und die Übertragung von Körperschall auf Wand oder Boden mindern. Beide Teile entscheiden darüber, ob das Gerät sicher steht und ob es im Haus brummt. Dieser Ratgeber zeigt, wie du zwischen Wand und Boden entscheidest und worauf du bei der Auswahl achtest.
Wandkonsole oder Bodenaufstellung
Die Wandkonsole spart Platz am Boden, hält das Gerät aus Schnee und Spritzwasser heraus und erleichtert die Pflege der Fläche darunter. Sie verlangt aber eine tragende Wand und eine saubere Befestigung. Die Bodenaufstellung auf Betonplatten oder einer Bodenkonsole ist einfacher zu montieren, das Gerät steht niedrig und bleibt gut zugänglich. Dafür muss der Untergrund eben, tragfähig und frostsicher sein.
Als Beispiel für ein typisches Single-Split-Außengerät dient das Mitsubishi Heavy Außengerät SRC50ZSX-W3 (R32). Gewicht und Abmessungen findest du im Datenblatt des jeweiligen Geräts. Diese Zahlen sind die Grundlage für die Wahl der Konsole. Erforderliche Abstände zu Wand und Nachbarn stehen in Klima-Außengerät aufstellen.
Traglast und Befestigung an der Wand
Die Konsole muss mindestens das Gerätegewicht tragen, besser mit deutlicher Reserve, denn Wind, Vibration und Schnee wirken zusätzlich. Die Traglast steht in den Unterlagen des Konsolenherstellers. Die Wand muss tragfähig sein. Bei Vollziegeln und Beton ist die Befestigung unkritisch, bei Hochlochziegeln und Porenbeton brauchst du dafür geeignete Dübel, bei Wänden mit Wärmedämmverbundsystem muss die Befestigung durch die Dämmung hindurch in das tragende Mauerwerk reichen. Verwende die Dübel und Schrauben, die für den Untergrund vorgesehen sind.
Montiere die Konsole waagerecht und kontrolliere sie mit der Wasserwaage. Schrauben und Konsole sollten korrosionsgeschützt sein, damit die Verbindung nach Jahren im Freien noch hält. Unter einem Gerät an der Wand darf sich niemand dauerhaft aufhalten, denn bei einem Versagen der Befestigung fällt es herab. Wenn du dir bei Wand oder Dübeln unsicher bist, lass die Befestigung von einem Fachbetrieb prüfen.
Vor dem Aufhängen gehst du eine kurze Liste durch: Gerätegewicht und Maße aus dem Datenblatt notieren, Traglast der Konsole mit dem Gerätegewicht vergleichen, Wandaufbau klären, passende Dübel wählen, Position der Leitungsdurchführung festlegen und den Platz für Wartung und Luftführung prüfen. Wer diese Punkte vorher klärt, muss später keine Löcher nachbohren, und Bohrlöcher in der Fassade lassen sich nicht rückgängig machen.
Zubehör rund um die Montage liegt in der Collection Klimatechnik-Zubehör.
Schwingungsdämpfer: Wozu, welche, wie viele

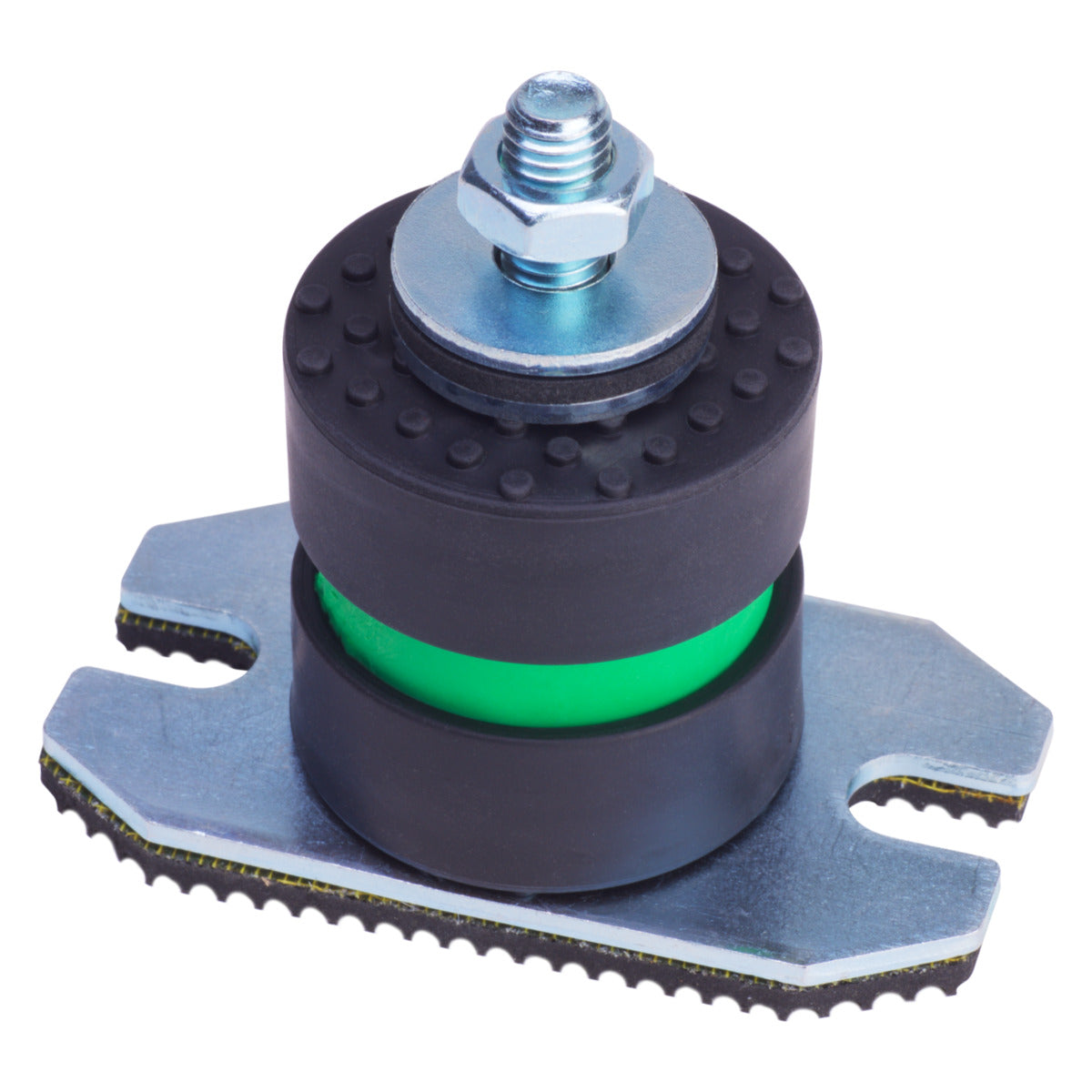

Das Außengerät schwingt im Betrieb. Steht es starr auf der Konsole, läuft diese Schwingung über die Wand ins Gebäude und wird dort als Brummen hörbar. Schwingungsdämpfer verringern diese Übertragung. Die Dämpfer werden nach dem Gewicht verteilt, das sie tragen sollen. Die Belastungsbereiche stehen auf den Produktseiten, zum Beispiel beim Schwingungsdämpfer STS-SD-AB und beim Schwingungsdämpfer STS-SDWK-AB. Welche Variante zu deinem Gerät passt, ergibt sich aus Gerätegewicht und Anzahl der Auflagepunkte.
Dämpfer lösen nicht jedes Geräuschproblem. Sie mindern den Körperschall, aber nicht den Luftschall des Lüfters. Für Lautstärke gegenüber Nachbarn gelten die Anforderungen aus Wie laut darf ein Klima-Außengerät sein. Dämpfer und Konsole müssen zusammenpassen: Weiche Elemente auf einer zu schwachen Konsole schaukeln das Gerät auf.
Abtauwasser, Leitungen und Wartungszugang
Im Heizbetrieb taut das Außengerät ab, und es fällt Wasser an. Dieses muss ablaufen können und darf unter dem Gerät nicht vereisen. Das Thema behandelt der Beitrag Wärmepumpen-Kondensat im Winter ableiten, die Grundsätze gelten ähnlich für das Klima-Außengerät. Stelle das Gerät bei Bodenaufstellung so hoch, dass Schnee es nicht einschließt. Der Hersteller nennt dafür oft eine Mindesthöhe.
Die Leitungen müssen das Gerät ohne Zug erreichen. Plane Kältemittelleitung und elektrische Verbindung so, dass sie nicht über Kanten gebogen werden. Wie die Verbindungsleitung aussieht, steht in Verbindungsleitung zwischen Innen- und Außengerät, den Biegeradius der Kältemittelleitung findest du in Kältemittelleitung verlegen. Lass vor und neben dem Gerät genug Platz für Wartung. Passende Anlagen stehen in der Collection Klimatechnik.
Mietwohnung, Eigentümergemeinschaft und Genehmigung
Ein Außengerät an der Fassade oder auf dem Balkon verändert das Gebäude. In einer Mietwohnung brauchst du dafür die Zustimmung des Vermieters, in einer Eigentümergemeinschaft meist einen Beschluss der Gemeinschaft, weil die Fassade Gemeinschaftseigentum ist. Kläre das vor dem Kauf der Konsole. Hat die Gemeinde Vorgaben zu Abständen oder zur sichtbaren Montage an der Straßenseite, gelten diese zusätzlich. Wie sich der Lärmschutz im Wohngebiet bemisst, steht im Beitrag zur TA Lärm.
Bei der Bodenaufstellung im Garten oder auf dem Hof sind Betonplatten oder ein Streifenfundament üblich. Der Untergrund muss eben und tragfähig sein, damit das Gerät nicht kippt oder absackt. Die Konsole am Boden wird mit dem Fundament verschraubt, wenn der Hersteller das vorsieht. Gerade auf Kies oder Erde ohne festen Unterbau sackt das Gerät mit den Jahren ab, und die Leitungen stehen dann unter Zug.
Häufige Fragen
Reicht eine Wandkonsole für jedes Außengerät?
Nein. Entscheidend sind Gerätegewicht, Wandaufbau und die Traglast der Konsole. Größere Geräte stehen eher auf dem Boden.
Brauche ich Schwingungsdämpfer?
Nicht zwingend. Sie sind sinnvoll, wenn das Gerät an einer Wand hängt, hinter der Wohnräume liegen, oder wenn du Körperschall im Haus hörst.
Wie hoch muss das Gerät über dem Boden stehen?
Das gibt der Hersteller in der Anleitung vor. Bei Schnee und im Heizbetrieb ist ausreichender Abstand wichtig, damit Abtauwasser abläuft.
Darf ich die Konsole in die Dämmung schrauben?
Nein. Die Dämmung trägt das Gerät nicht. Die Befestigung muss in das tragende Mauerwerk reichen, mit Dübeln, die dafür zugelassen sind.
Kann ich das Außengerät selbst montieren?
Das Aufstellen auf Konsole oder Platte ist handwerklich machbar. Kältemittelanschluss und elektrischen Anschluss übernehmen Fachleute.
